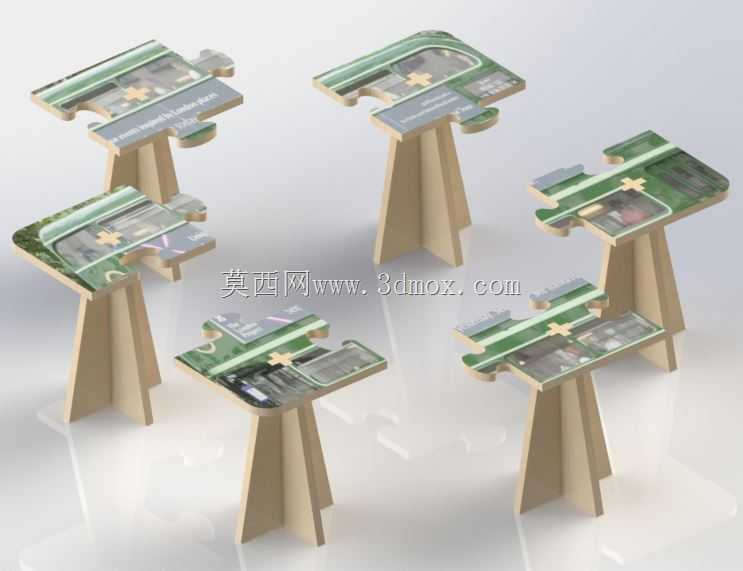

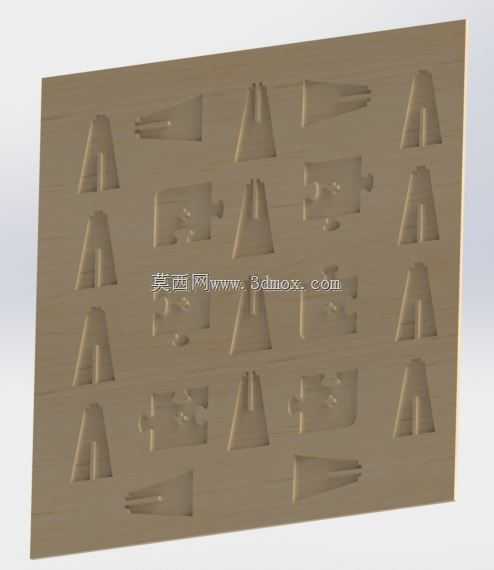

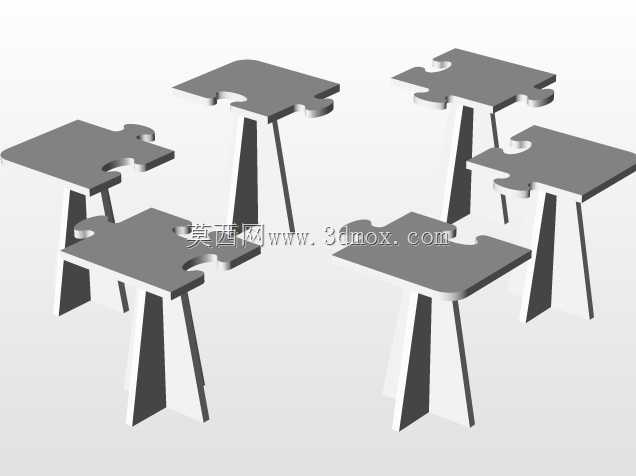

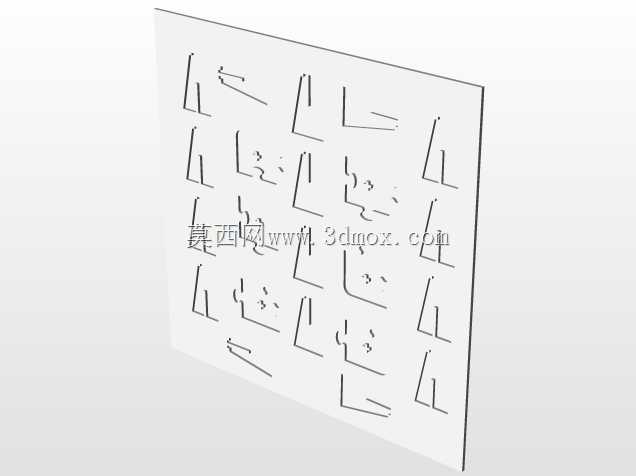

这款可拆分的儿童拼接桌,核心设计逻辑围绕小户型儿童活动空间的高效利用展开,日常作为儿童游戏、手工、拼图的操作台面使用,拆分后可直接作为六张独立坐凳,无需额外配套座椅,闲置状态下拆分后的构件可直接嵌装在墙面预留的挂装槽位上,完全不占用地面活动空间,适配家庭儿童房、社区亲子活动室、幼儿园美工区等多种场景的使用需求。从结构设计层面看,桌体与凳体采用统一的板式插接结构,所有构件均为平板裁切件,无需额外的金属连接件、铰接件或紧固件,依靠板材切口的互锁结构实现拼接固定,加工环节仅需完成板材裁切、封边两道核心工序,无需复杂的打孔、预埋五金件操作,生产端的加工容错率高,组装环节无需辅助工具,普通使用者参照插接对位标识即可完成桌体组装,

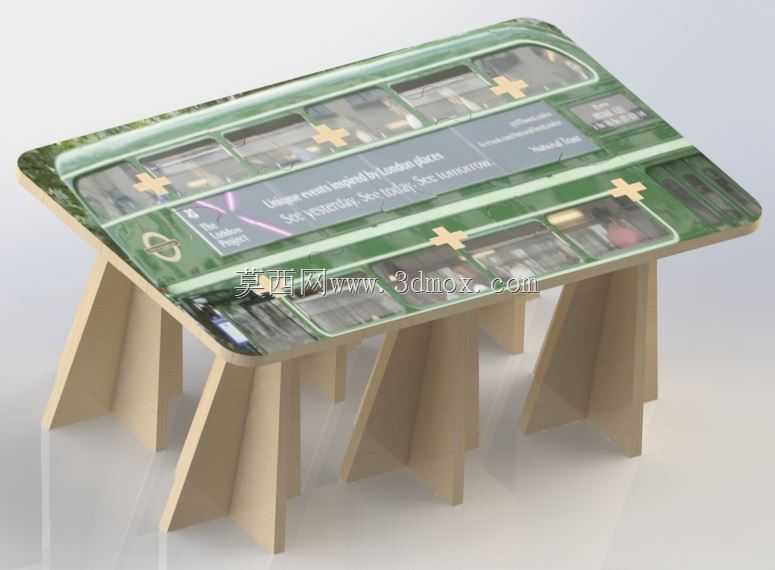

拆分后所有构件无突出的连接结构,堆叠或挂装时不会出现构件卡滞、剐蹭墙面的问题。桌体的支撑结构由拆分后的凳体反向插接构成,每个支撑单元采用双板交叉插接的三角稳定构型,六个支撑单元沿桌板底部的插接槽均匀分布,承载时受力可沿交叉板材均匀传导至地面,经实际结构验证,整桌均匀承载可达六十千克,完全满足多名儿童同时围坐使用的载荷要求,不会出现侧翻、支撑腿变形的问题。桌板表面采用一体化的图案印刷工艺,将拼图引导标识、游戏分区线直接印刷在板材耐磨面层上,无需额外铺设游戏垫,日常清洁仅需用湿抹布擦拭即可,面层采用哑光防眩光处理,避免灯光反射对儿童视力造成影响。安装边界层面,整桌组装完成后桌面高度适配3至8岁儿童的坐姿操作高度,
拆分后的单张坐凳坐高符合儿童坐具的人体工程学尺寸,挂装状态下所有构件的总厚度不超过五十毫米,墙面挂装仅需在对应位置预留六个挂点,无需大面积改造墙面,构件边缘全部做圆角倒钝处理,所有插接切口的边缘均做圆弧过渡,完全避免儿童使用过程中出现磕碰划伤的风险。结构设计上充分考虑了板材的形变余量,插接槽位预留了合理的装配间隙,即使板材因温湿度变化出现轻微胀缩,也不会出现拼接过紧无法拆分、或者拼接过松晃动的问题,所有构件可实现完全互换,单个构件出现损坏时可单独裁切替换,无需整体报废,大幅降低了后续的维护成本。
