钳工划线用可调式划线块结构设计

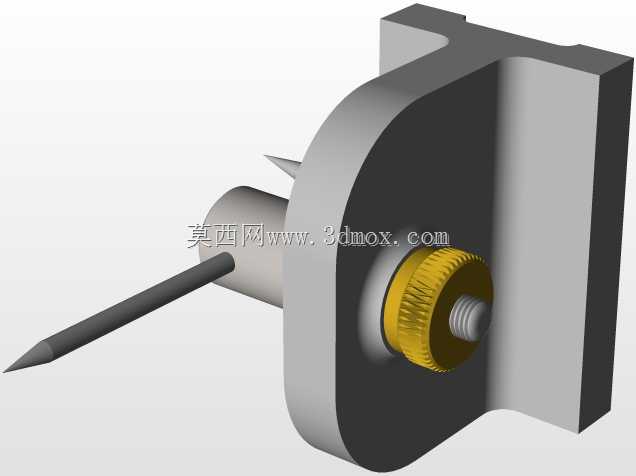

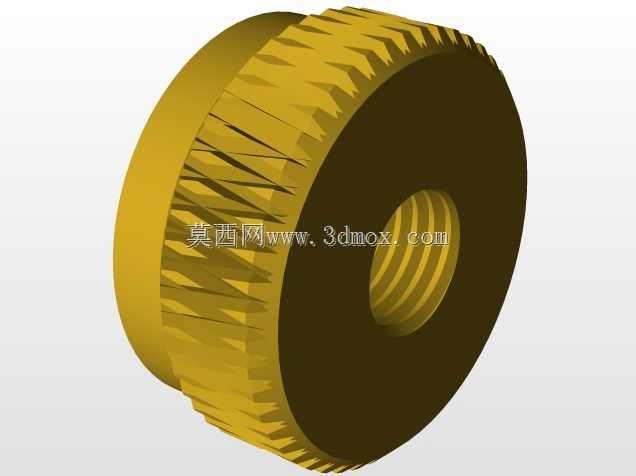

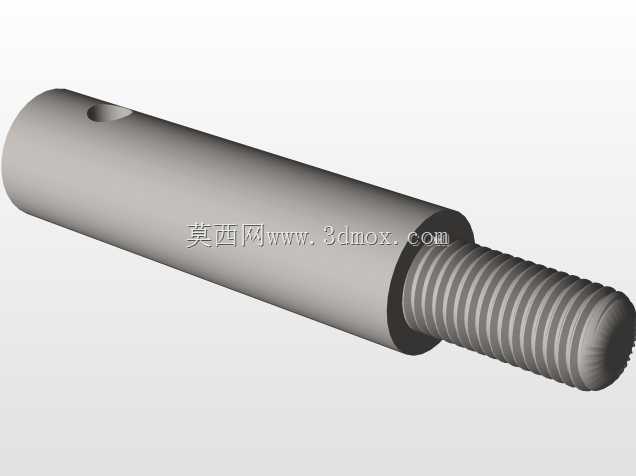

　　这款划线块是面向钳工划线工序、小型零件划线作业开发的专用工装，日常多用于单件小批量机加工前的划线定位场景，在五金修配、工装试制、教学实训场景中都有较高的使用频次，可替代传统高度尺搭配划线盘的部分作业场景，适配毛坯件、半成品机加件的平面、立面划线作业，尤其适合小型工位上的快速划线定位，无需反复校准高度尺基准。从结构设计来看，整体采用L型一体式基座作为承载主体，基座底部设置有定位贴合面，可直接靠紧工件基准边或者平台T型槽侧边完成快速定位，基座立面上加工有贯通的轴孔，用于穿装划线针夹持轴，轴侧配套有滚花锁紧旋钮，转动旋钮即可调整划线针的伸出长度、旋转角度，调整到位后拧紧即可锁死位置，相比传统固定式划线块，可适配不同高度的划线需求，

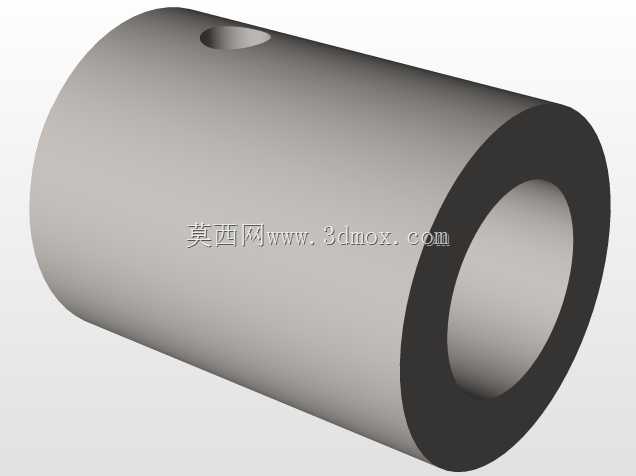

　　无需搭配多组不同高度的垫块垫高调整。划线针采用双端设计，一端为尖锥状直头，用于平面直线划线作业，另一端为弯头尖针，可伸入台阶面、沉孔周边等狭窄位置完成划线，针体与夹持轴采用小间隙配合，磨损后可快速更换备件，无需整体报废工装。设计过程中重点考虑了工位操作的便利性，整体外形控制在单手可握持的尺寸范围，基座底面做了平面度处理，贴合平台时无翘曲，立板与底面的垂直度控制在0.02mm以内，保证划线时的基准精度，锁紧旋钮的滚花间距做了适配手动操作的优化，戴劳保手套操作时也能顺利拧紧松开，不会出现打滑问题。安装使用时无需额外固定，依靠基座自重与基准边的贴合即可完成定位，若需要大推力划线作业，也可通过基座底部的预留槽位加装压板，

　　固定在铸铁平台上使用，适配不同力度的作业需求。结构上没有多余的冗余设计，所有棱角都做了倒角处理，避免操作时划伤手部，夹持轴的行程覆盖了钳工日常划线最常用的0-80mm高度范围，覆盖绝大多数小型零件的划线高度需求，针对特殊高度需求也可更换加长夹持轴拓展使用范围，整体结构简单可靠，维护成本极低，日常使用仅需定期检查划线针磨损情况、给锁紧螺纹加注少量润滑油即可长期保持作业精度。
