手动杠杆式螺柱拆装工具结构设计

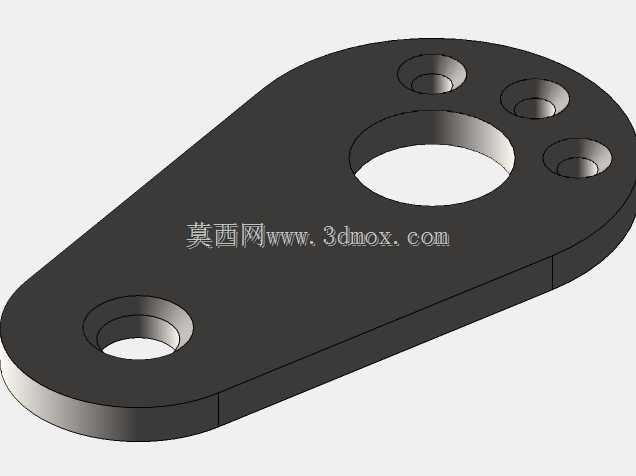

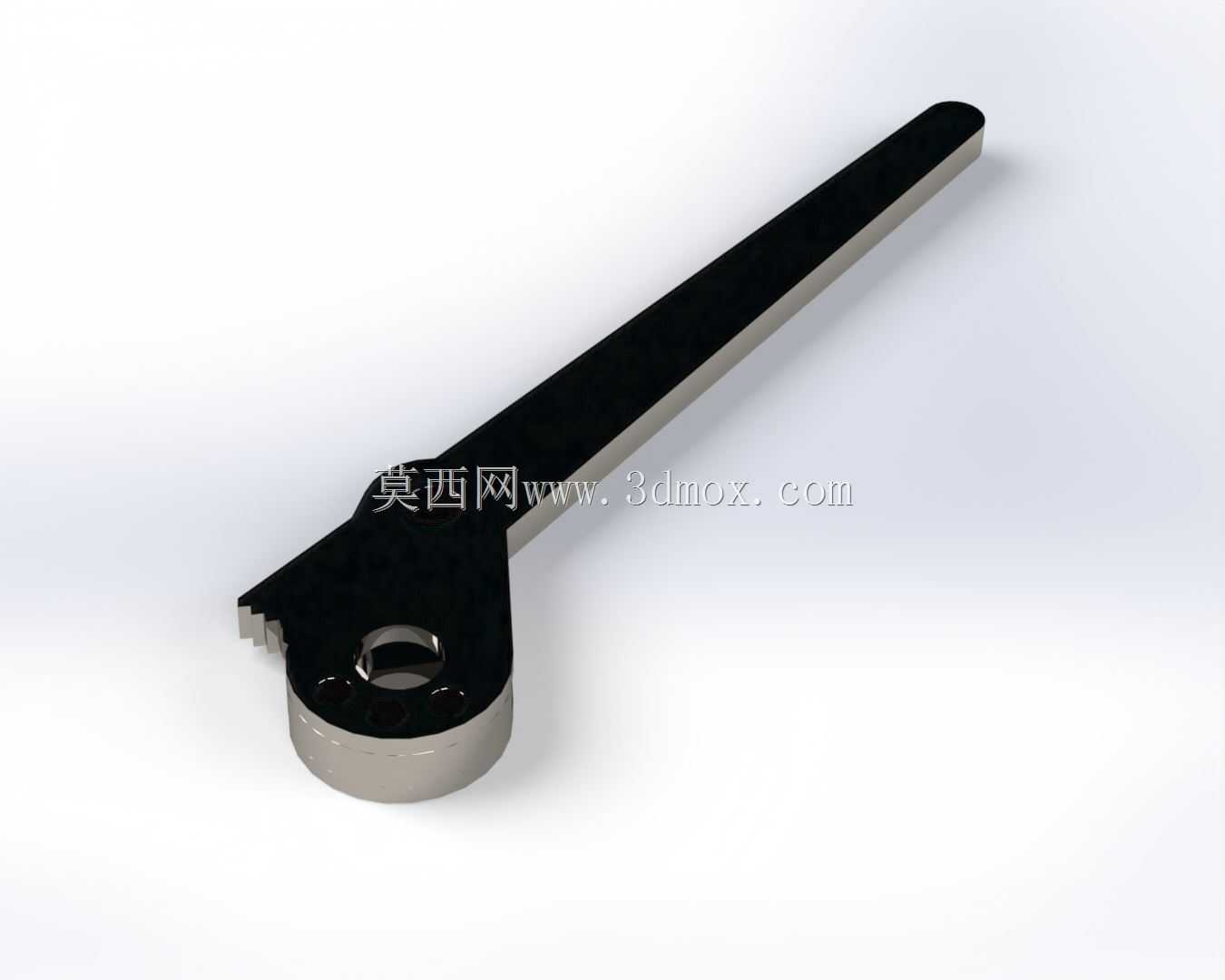

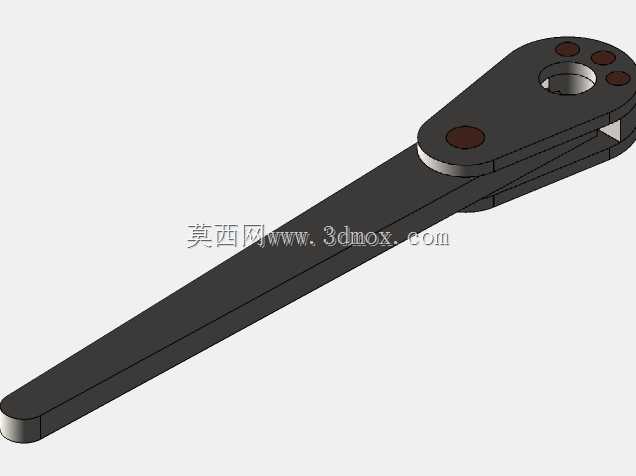

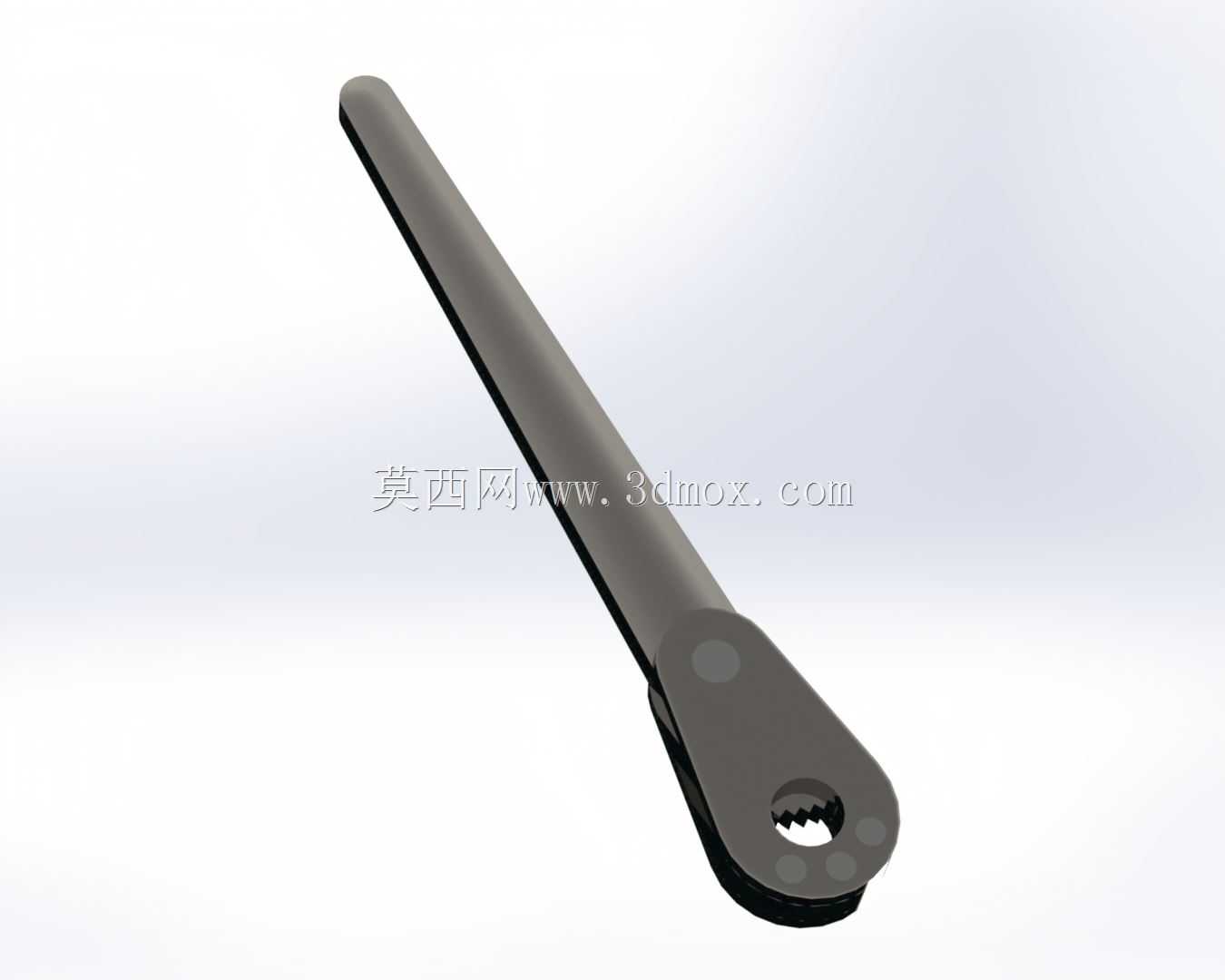

　　在设备维保、小型机械装配、金工实训场景中，螺柱类紧固件的拆装一直是容易被忽略的作业痛点——普通扳手无法适配无螺头的螺柱结构，管钳咬合容易损伤螺柱螺纹，尤其是小规格螺柱的预紧与松脱作业，往往需要配套专用工具才能兼顾作业效率与零件保护。这款手动杠杆式螺柱拆装工具，正是针对这类零散、小扭矩的螺柱作业需求设计，没有复杂的传动结构，整体依靠杠杆力矩放大原理实现作业，整体结构仅包含杠杆手柄、夹持基座、固定销三个核心部件，没有易损的弹性零件或精密配合结构，即便在无动力的户外维保场景、金工实训台面上都能直接使用。从实际作业适配性来看，工具的夹持端采用开口式卡槽设计，作业时不需要完全套入螺柱端部，侧向卡入即可贴合螺柱的受力面，

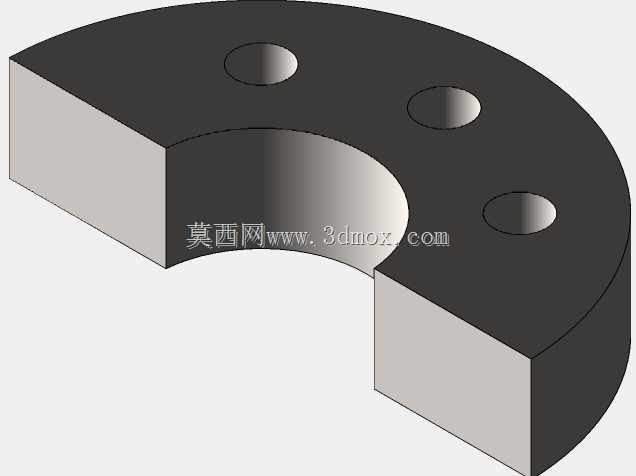

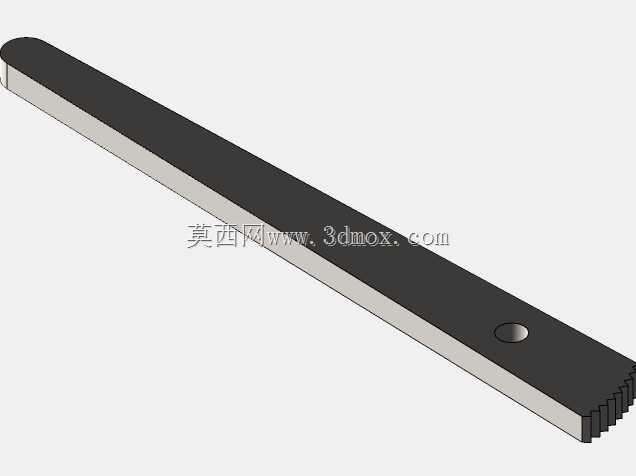

　　配合基座内的固定销顶住螺柱端面，扳动手柄时就能通过卡槽与固定销的双向限位卡住螺柱，不会出现打滑刮伤螺纹的问题，相比传统管钳作业，对螺柱表面的镀层、螺纹牙型的损伤概率能降低七成以上，尤其适合对外观有要求的外露螺柱装配作业。设计层面上，长手柄采用扁平渐变截面结构，从夹持端到手柄末端厚度逐步收窄，既保证了夹持端的结构强度，能承受最大120N·m的扳动力矩，也能控制整体重量，单手握持时不会出现头重脚轻的问题；手柄末端做了圆弧收边处理，长时间施力不会硌伤手掌，适合连续的批量螺柱装配作业。基座部分采用圆柱式结构，底部做了平面处理，闲置放置时不会随意滚动，卡槽的开口尺寸适配M6到M12的常用公制螺柱，覆盖了小型设备装配、

　　实训加工中八成以上的小规格螺柱作业需求。安装与使用边界上，这款工具不需要额外配套固定基座，手持即可完成作业，作业时只需要保证卡槽完全卡入螺柱根部、固定销与螺柱端面贴合，就能施加扳动力，作业空间只需要预留出手柄摆动的150度扇形区域即可，哪怕是设备框架内部的狭窄安装位，只要能伸入工具头部就能完成拆装，不需要拆解周边的遮挡零件。最初的设计方案中固定销采用铜质材料，主要是为了在原型验证阶段更直观地观察受力形变痕迹，方便调整固定销的直径与突出长度，实际量产应用中更换为钢质固定销，能承受更大的顶紧力，使用寿命更长，也能避免铜销受力变形后出现顶紧打滑的问题。整体结构没有复杂的曲面特征，所有零件都可以通过普通铣削、钻削工艺加工完成，非常适合金工实训场景作为学生手工装配的练习工件，学生可以通过加工、装配这款工具，直观理解杠杆力矩传递、零件配合公差的实际应用逻辑，不需要复杂的加工设备就能完成全流程制作。
