大口径长焦距望远镜抛物面反射镜结构

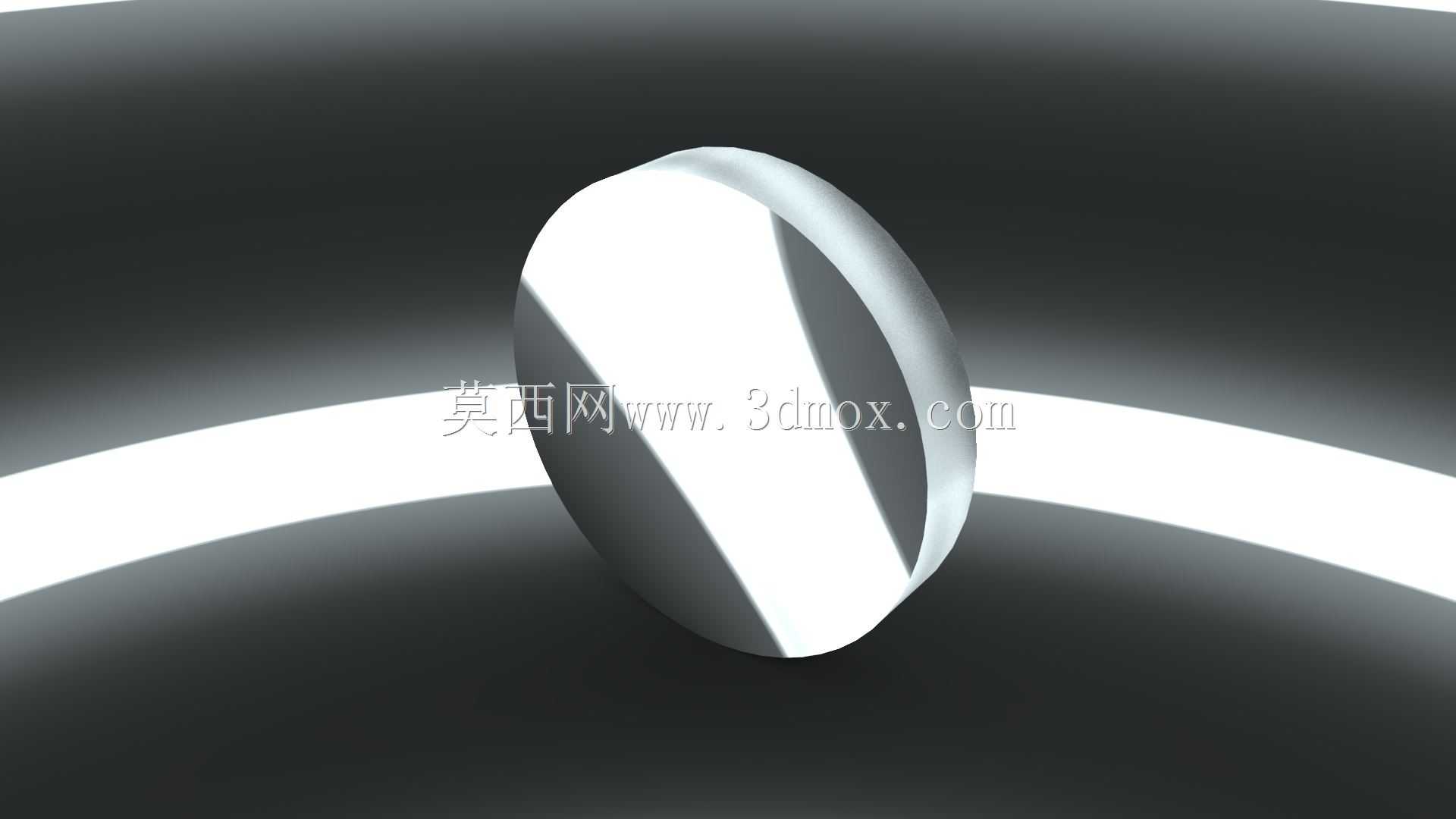

　　在天文观测、远距离光学成像场景中，抛物面反射镜是反射式望远镜的核心光学元件，其面型精度直接决定整套光学系统的成像分辨率与聚光能力。这款抛物面镜通光直径达到600mm，对应12°的边缘视场张角，设计焦距为1000mm，面型遵循标准抛物线方程，能够将平行入射的轴上光线完美汇聚到单一焦点，彻底消除球面反射镜固有的球差问题，大幅提升轴上成像的锐度。

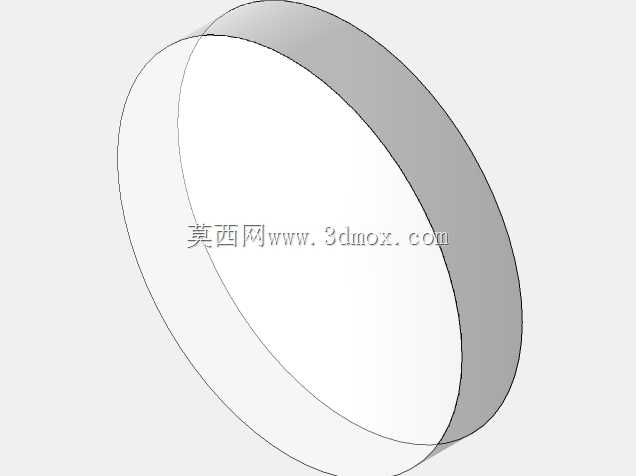

　　设计阶段没有直接采用固定参数的实体建模，而是以初始草图结合抛物线参数方程驱动特征生成，后续如果需要调整焦距、通光直径等核心参数，只需要修改方程内的对应系数、调整草图约束尺寸，就能快速完成面型迭代，不需要重新绘制整个曲面，能大幅缩短不同规格反射镜的改型周期。考虑到大口径反射镜的自重变形问题，镜体边缘预留了均匀分布的安装点位，可配合柔性支撑结构固定在镜室中，避免硬连接产生的装配应力拉扯镜面导致面型畸变。

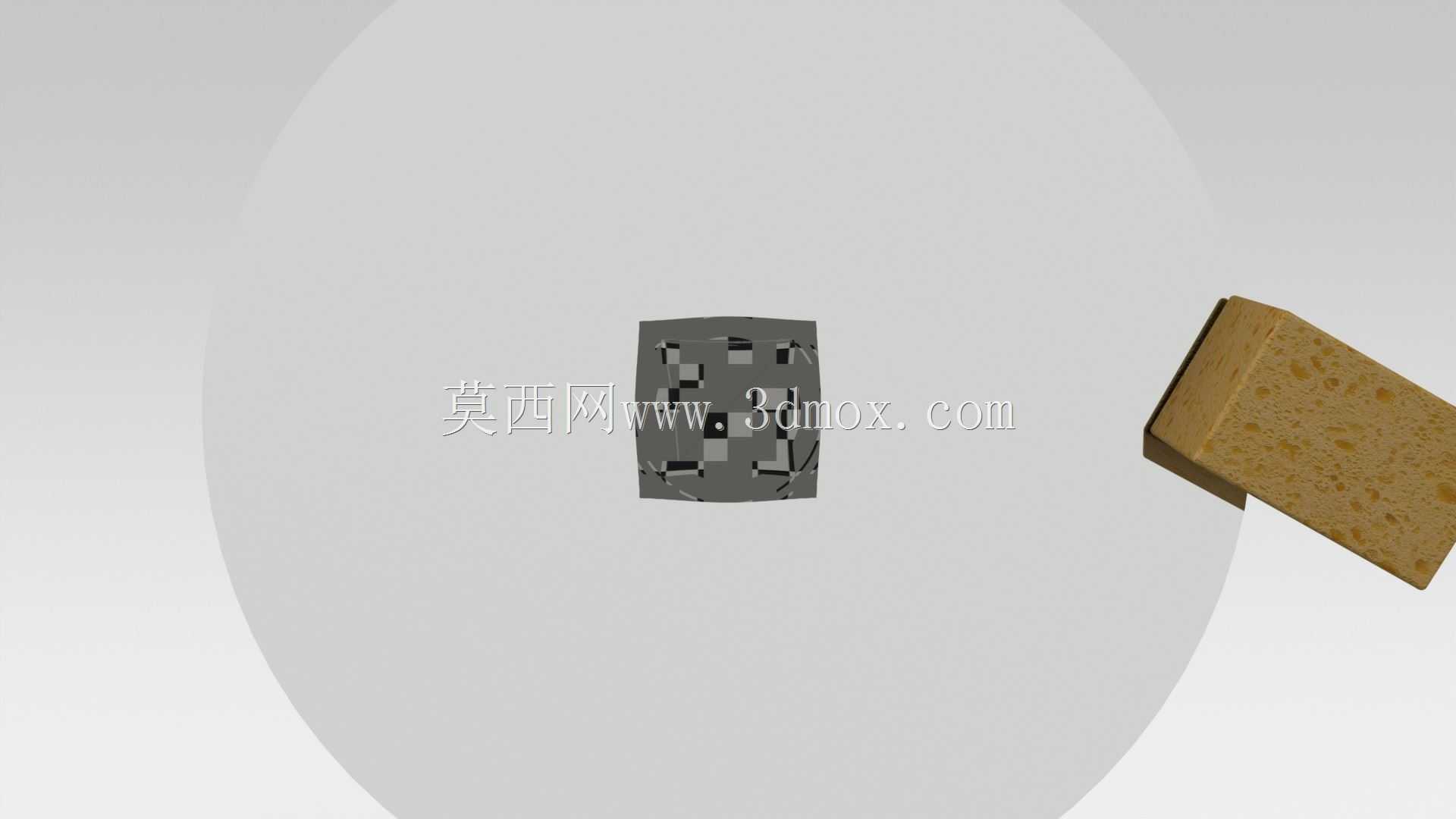

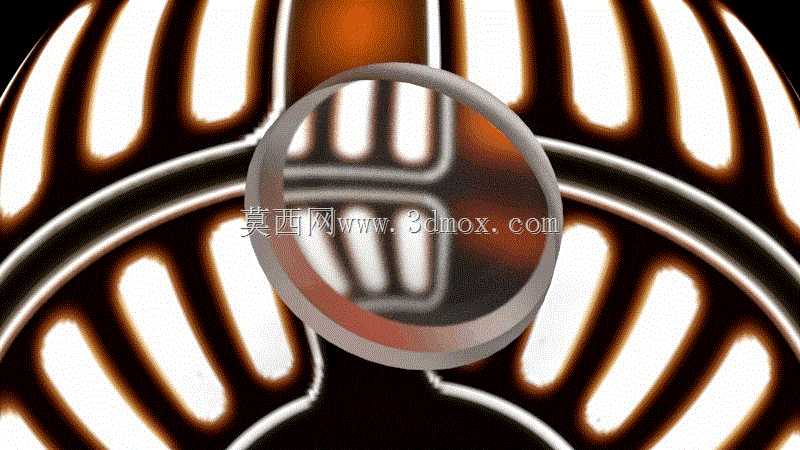

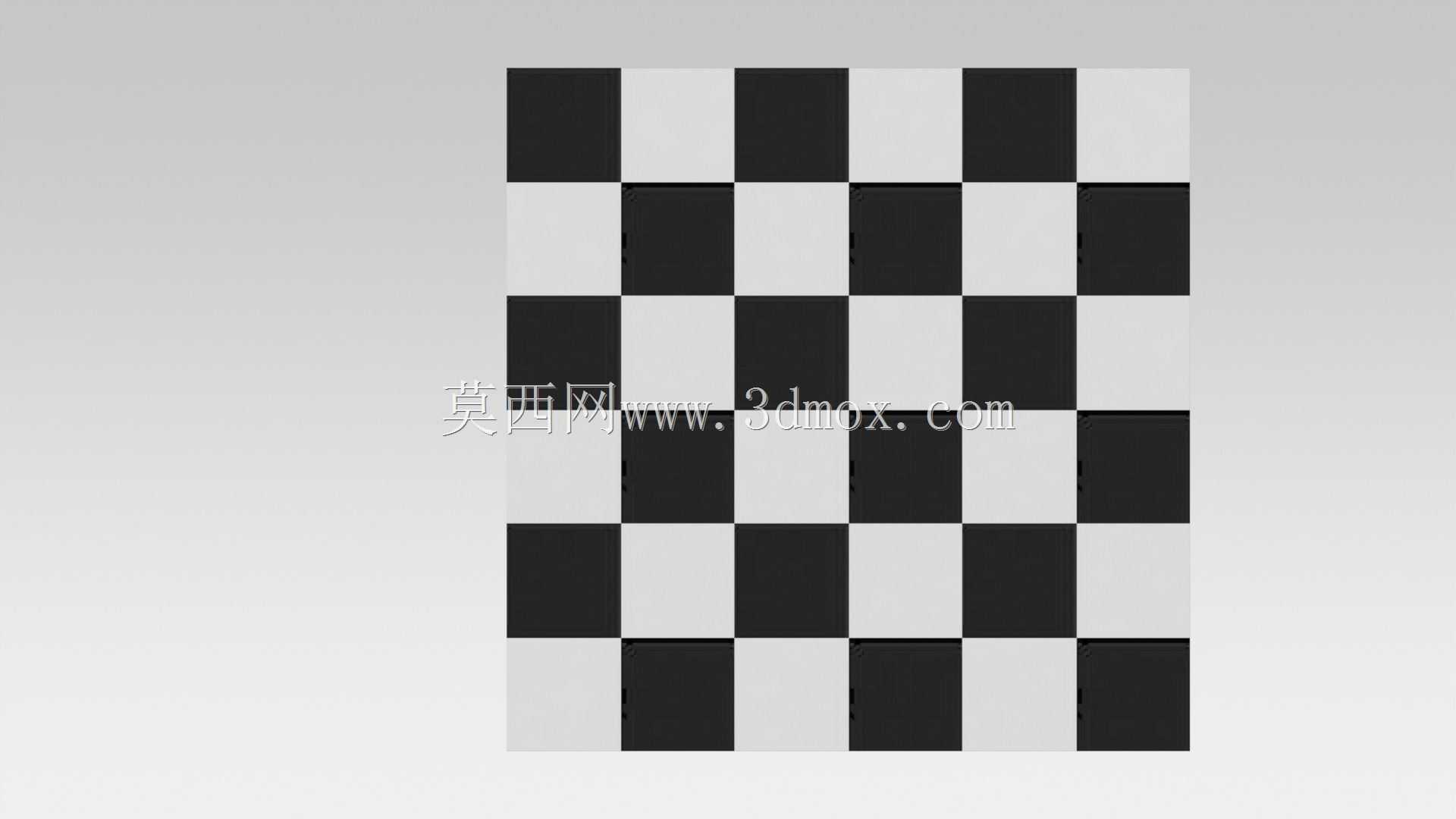

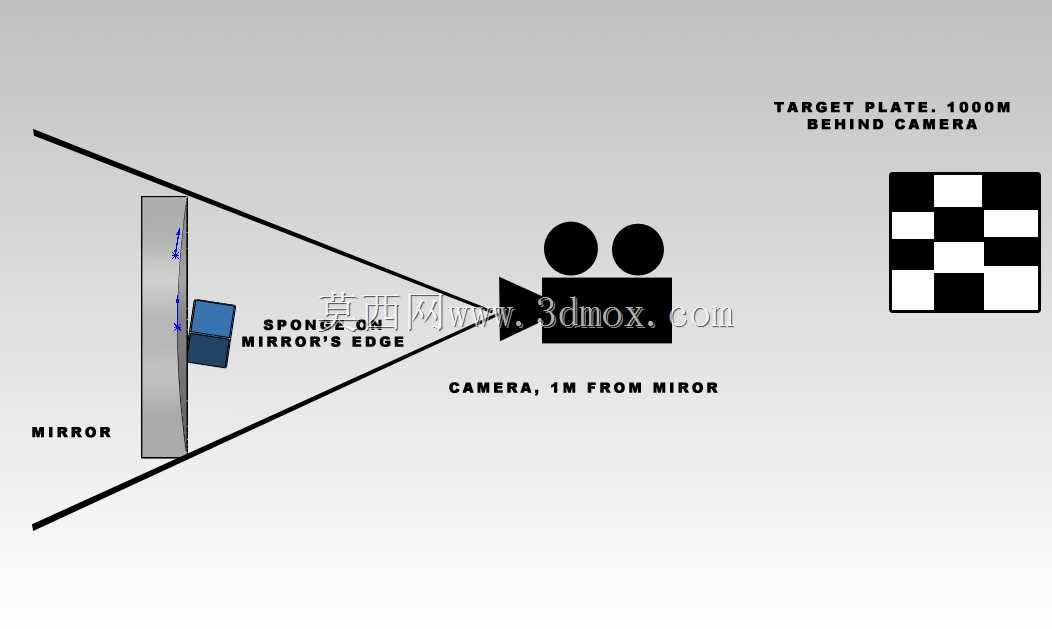

　　配套的光学效果验证组件里，成像摄像头被精准放置在镜面前方的焦点位置，尺寸为600mm×600mm的靶标设置在摄像头后方1公里位置，通过光路模拟可以直观呈现望远镜的成像缩放效果，验证不同焦距下的视场覆盖范围。实际装配调试时，因为镜体整体尺寸偏大，常规视口下很难观察到面型的局部细节，建模时特意预设了相机视点参数，也支持对镜体零件进行缩放查看，方便检查面型曲率过渡、安装位的形位公差是否符合设计要求。

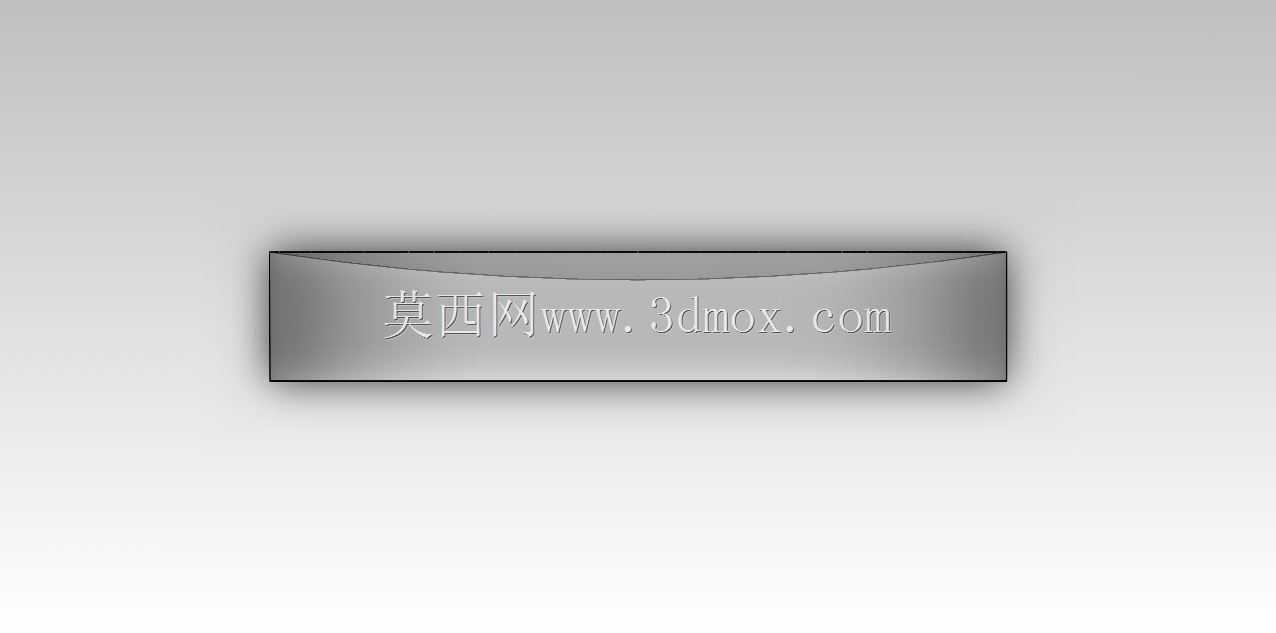

　　这类大口径抛物面镜除了用于业余天文观测设备，还可搭载在远距离激光测距、大气成分遥感监测的光学系统中，安装时需要注意镜面前方不能有遮挡光路的结构件，支撑结构的热膨胀系数要与镜体材料尽可能匹配，避免温度变化导致镜面偏移、焦点错位，影响最终的成像或测量精度。镜体的边缘厚度经过优化，在保证刚性、降低自重变形的前提下尽可能控制整体重量，减轻镜室与跟踪机架的负载，降低整套设备的驱动功率要求。
