林业作业用原木夹持搬运手钳结构

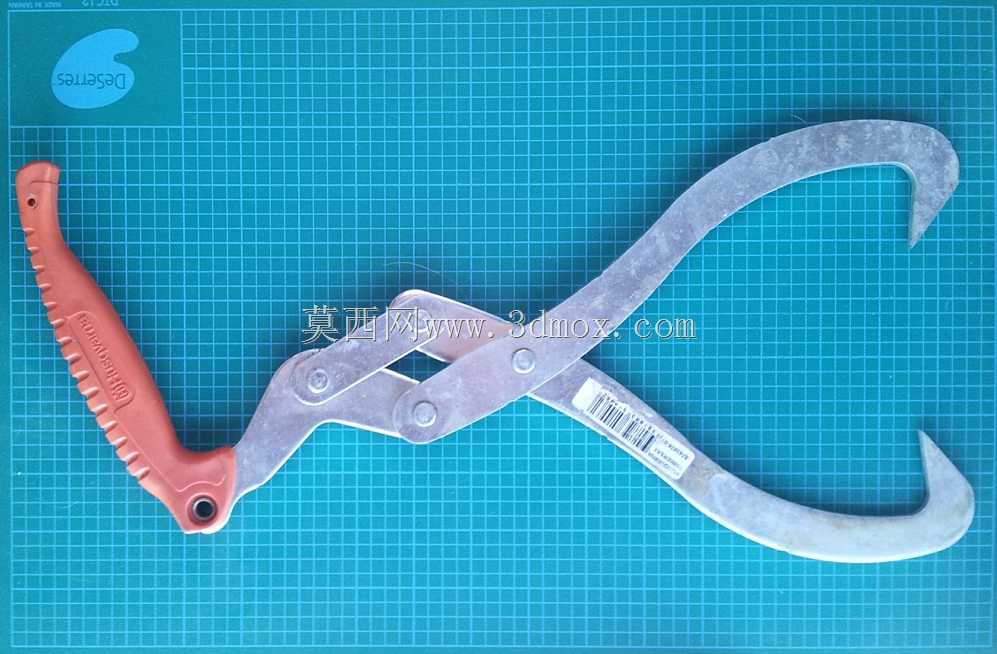

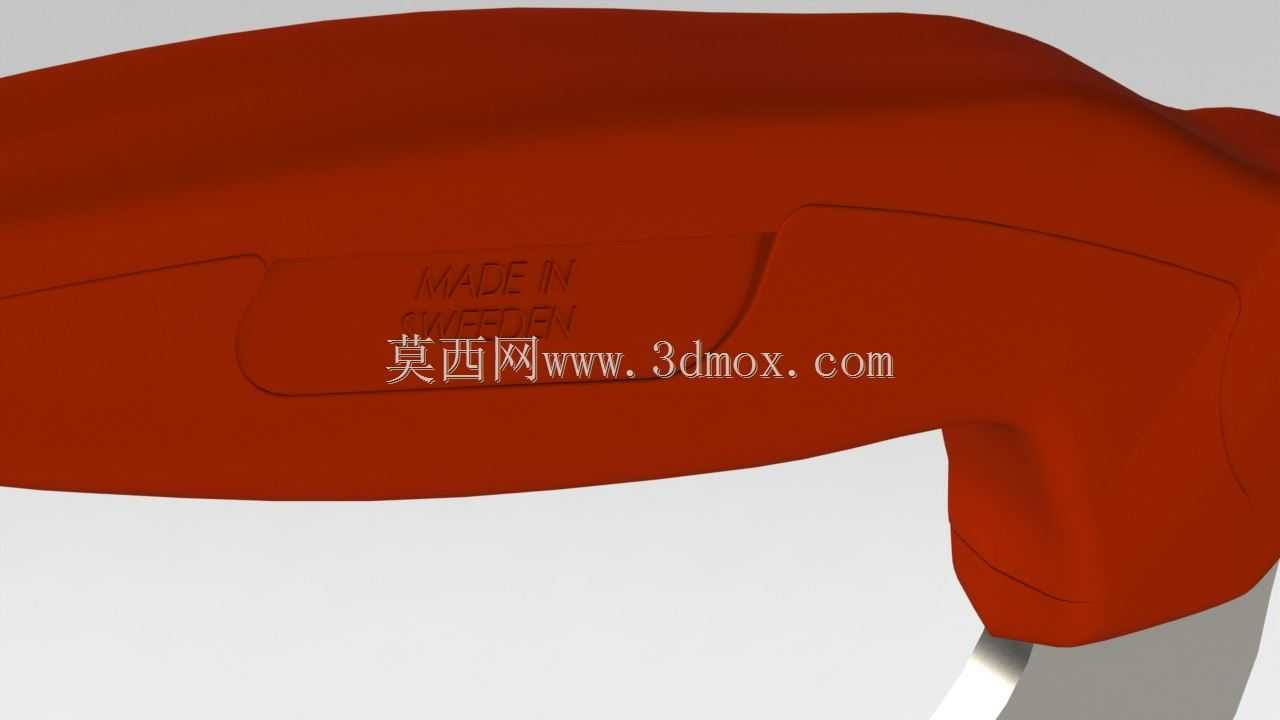

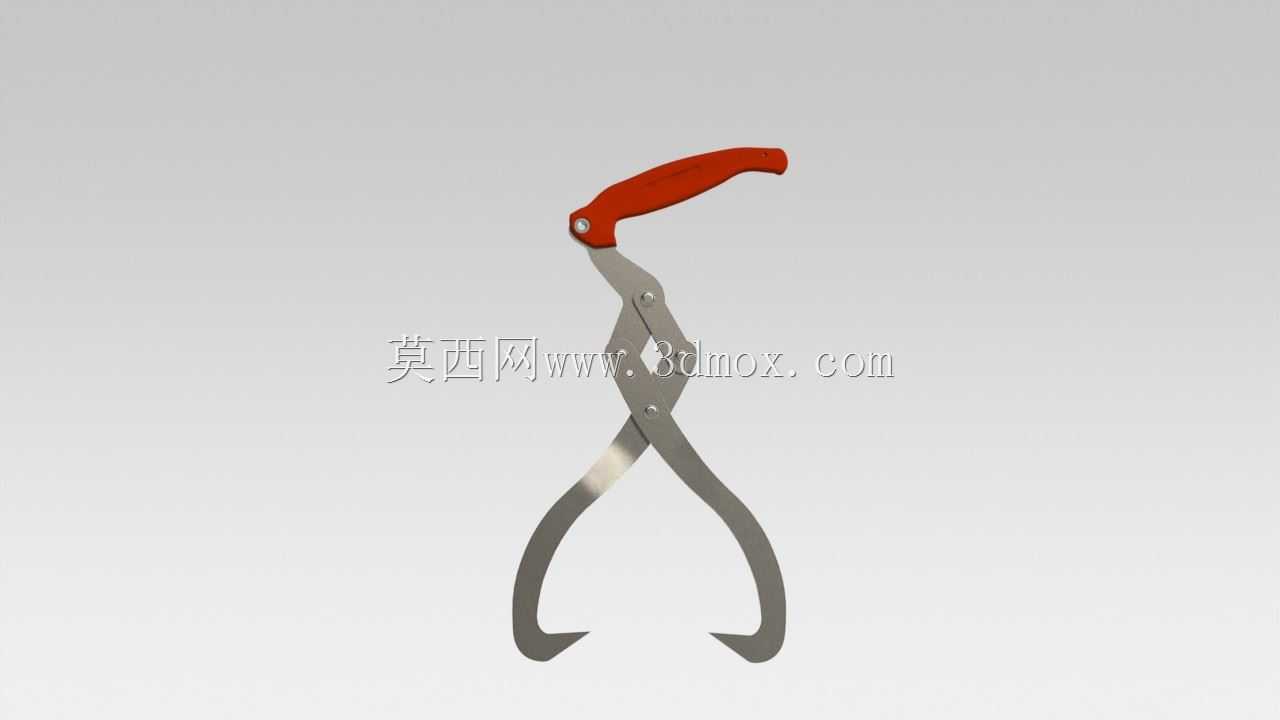

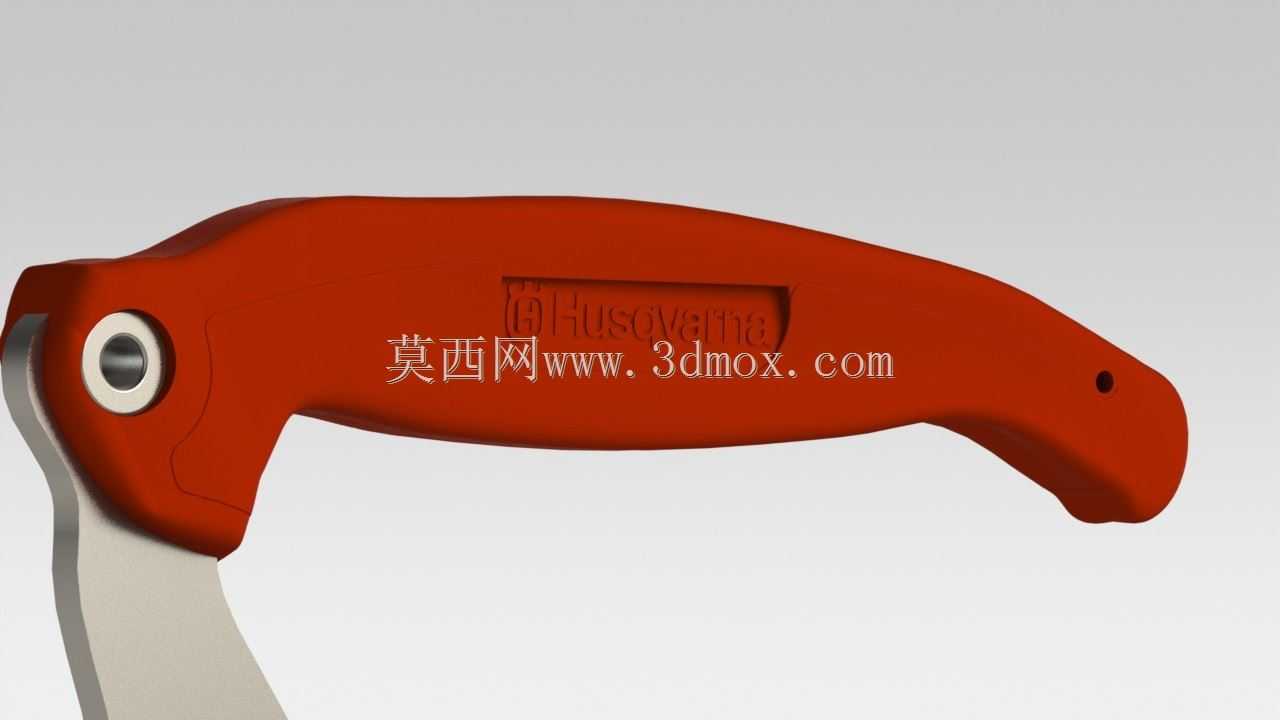

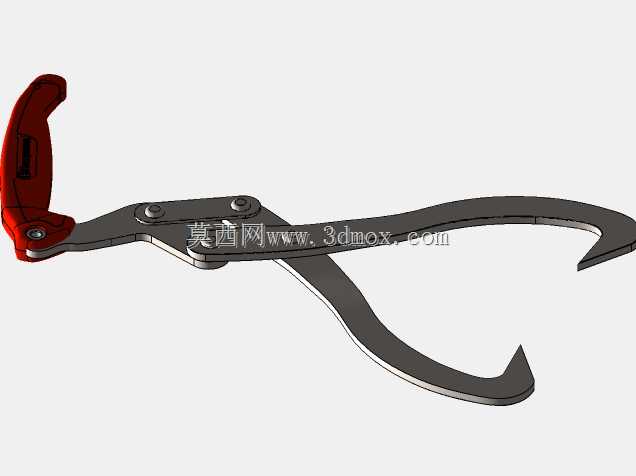

这类原木手钳主要面向林场原木转运、木材加工车间短距离木料挪移、户外伐木作业的原木夹持场景，区别于常规起重吊具，手动款原木钳无需额外动力源，单人即可操作完成直径适配范围内的圆木夹持、抬运、移位作业，能有效避免徒手搬运原木时的滑脱、扎刺风险，在小规模伐木作业、庭院木材整理、小型木工作业场景中实用性极强。从功能特性来看，这款手钳采用剪式杠杆增力结构，钳体为交叉铰接布局，上端设置符合人体工学的握持手柄，下端为向内弯曲的钩形钳口，当操作者握持手柄施加握力时，铰接结构带动下端钳口同步向内收拢，钳口尖端嵌入原木表层，握力越大夹持力越强，不会出现夹持过程中木料松脱的问题；手柄外侧包覆防滑握套，即便戴劳保手套操作也能保证足够的摩擦力，长时间握持不易产生手部疲劳。设计过程中首先要明确夹持载荷上限与适配原木直径范围，以此确定钳体的力臂比例，铰接点的位置直接决定增力比，需要反复校核不同握力输入下的钳口输出正压力，保证钳口对木材的嵌入深度足够提供夹持摩擦力，同时避免钳口应力集中导致的结构变形。建模阶段先绘制钳体的二维轮廓草图，确定两片钳身的铰接孔位置、钳口弯曲弧度、手柄段的弯折角度，再通过拉伸特征生成钳身基体，对铰接孔位置做倒角强化处理，钳口尖端做小角度削边处理保证嵌入性能；手柄部分单独建模后与钳身做装配配合，验证铰接转动过程中无结构干涉，钳口最大张开量与最小收拢量符合设计预期，整体开合行程覆盖常规作业的原木直径区间。建模完成后需要做运动仿真验证，模拟不同直径原木夹持时的钳体受力分布，对钳身弯折处的应力集中区域做圆角过渡优化，避免长期使用出现疲劳断裂；整体结构无多余复杂零件，仅两片钳身、铰接销轴、手柄握套三个主要部分，维护时仅需定期在铰接销轴处加注润滑脂即可保证转动顺畅，安装使用无额外边界要求，操作者握持手柄即可直接作业，无需额外安装固定工序。
