折叠式多功能组合工具钳外观结构设计

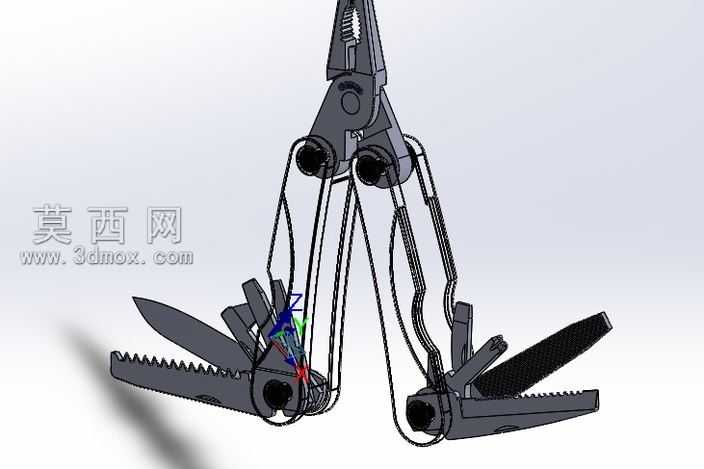

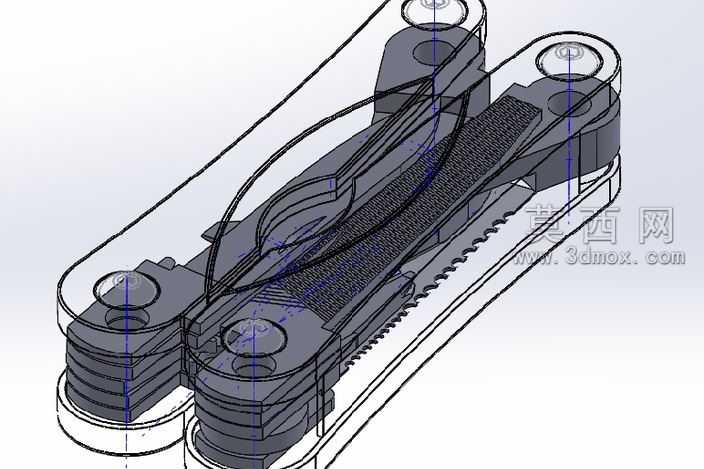

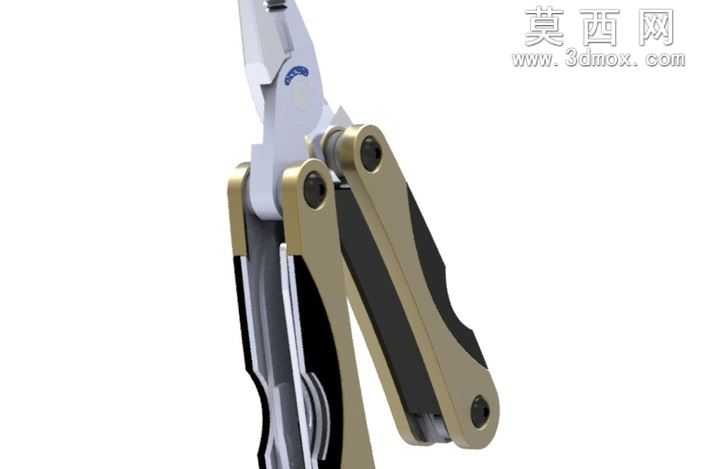

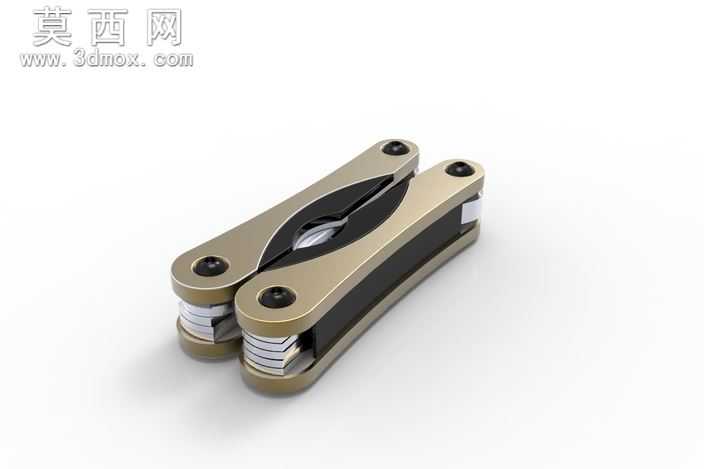

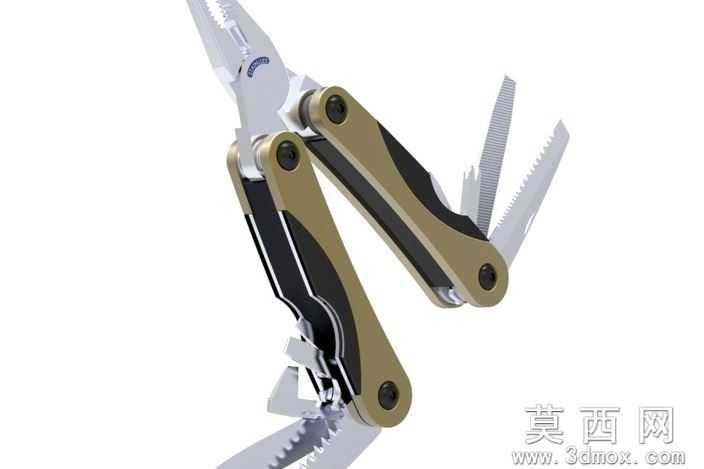

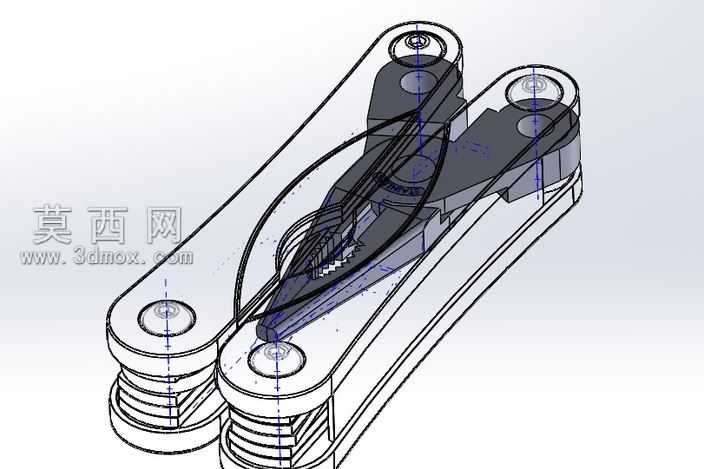

本作品为折叠式多功能组合工具钳的三维设计成果，建模阶段采用SolidWorks完成全参数化结构搭建，首先以工具钳闭合状态的整体外轮廓为基准，绘制两侧金属夹板的草图轮廓，通过拉伸凸台命令生成基础板件，再对板件边缘做圆角过渡处理，还原实物握持时的顺滑触感。针对夹板上的固定铆钉点位，先绘制圆形草图切除出安装孔位，再单独建模铆钉零件，通过同轴心、面重合的配合关系完成装配，确保铆钉与板件的连接结构符合真实五金件的装配逻辑。折叠收纳的内置工具模块采用分层装配设计，每一层工具都单独绘制草图后拉伸成型，预留出与转轴配合的孔位，通过角度配合限制各工具的展开与收纳角度，还原实物可翻折展开的活动结构，同时对每个工具的刃口、卡口等功能部位做细节切除处理，保证功能结构的还原度。材质与渲染阶段依托KeyShot完成效果呈现，两侧主体夹板赋予香槟金色磨砂金属材质，调整材质的粗糙度与金属度参数，还原锌合金压铸外壳的哑光金属质感；夹板中间的握持衬片赋予黑色哑光橡胶材质，添加细微的颗粒纹理提升真实触感；铆钉与内置工具部件赋予亮面不锈钢材质，调整反射参数模拟抛光金属的高光效果；内置工具的叠放缝隙处添加细微的阴影效果，强化多层结构的层次感。场景搭建采用纯白无影背景，添加柔和的顶光与侧补光，避免生硬阴影遮挡工具的结构细节，调整相机视角为45度俯视角度，完整展示工具钳闭合状态下的紧凑外观，同时通过景深效果虚化背景，突出产品主体。设计思路上围绕便携多功能的核心定位，整体采用对称式结构布局，将多类功能工具整合在钳身内部，闭合状态下整体外形流畅无突出棱角，既保证握持时的舒适度，也避免携带时剐蹭物品；外壳的弧形轮廓完全贴合人手握持的曲线，中间的橡胶衬片提升握持摩擦力，使用时不易打滑；各功能工具的排布经过空间优化，在有限的钳身体积内最大化收纳功能模块，同时保证每个工具展开后有足够的操作空间，兼顾便携性与实用性，整体结构设计符合五金工具的力学性能要求，外观造型兼顾工业质感与使用体验。
