圆盘耙用方孔安装式轴承结构设计

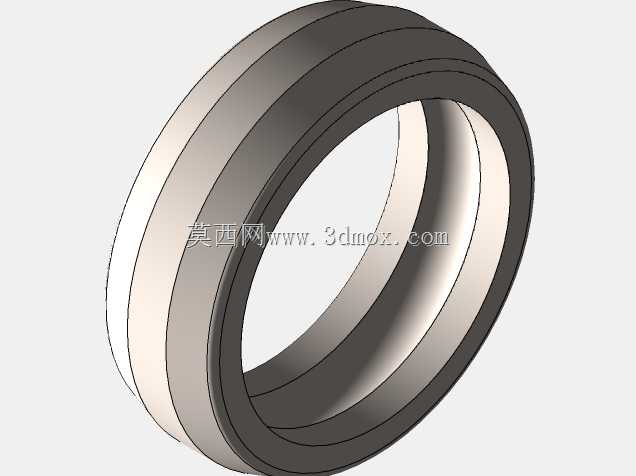

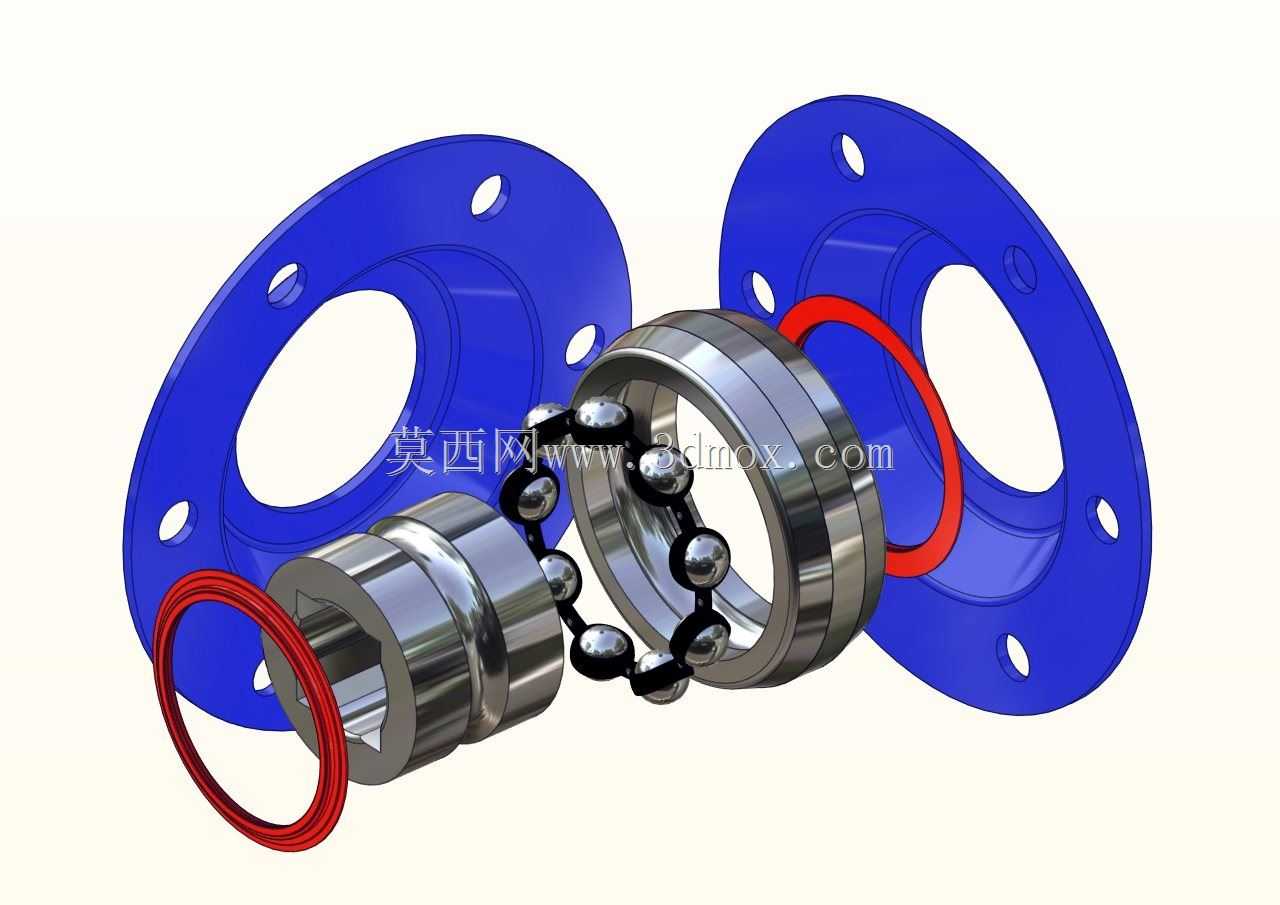

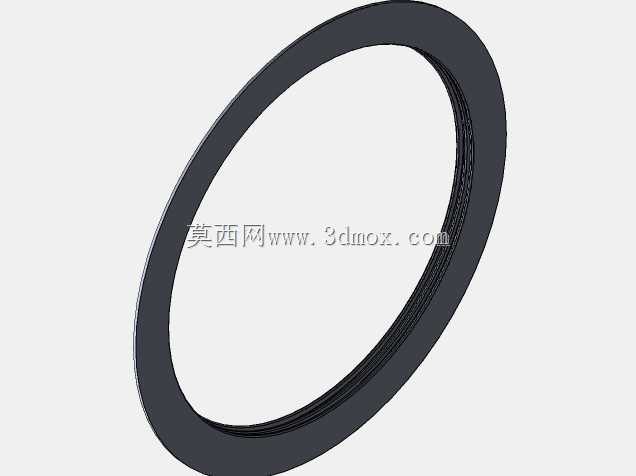

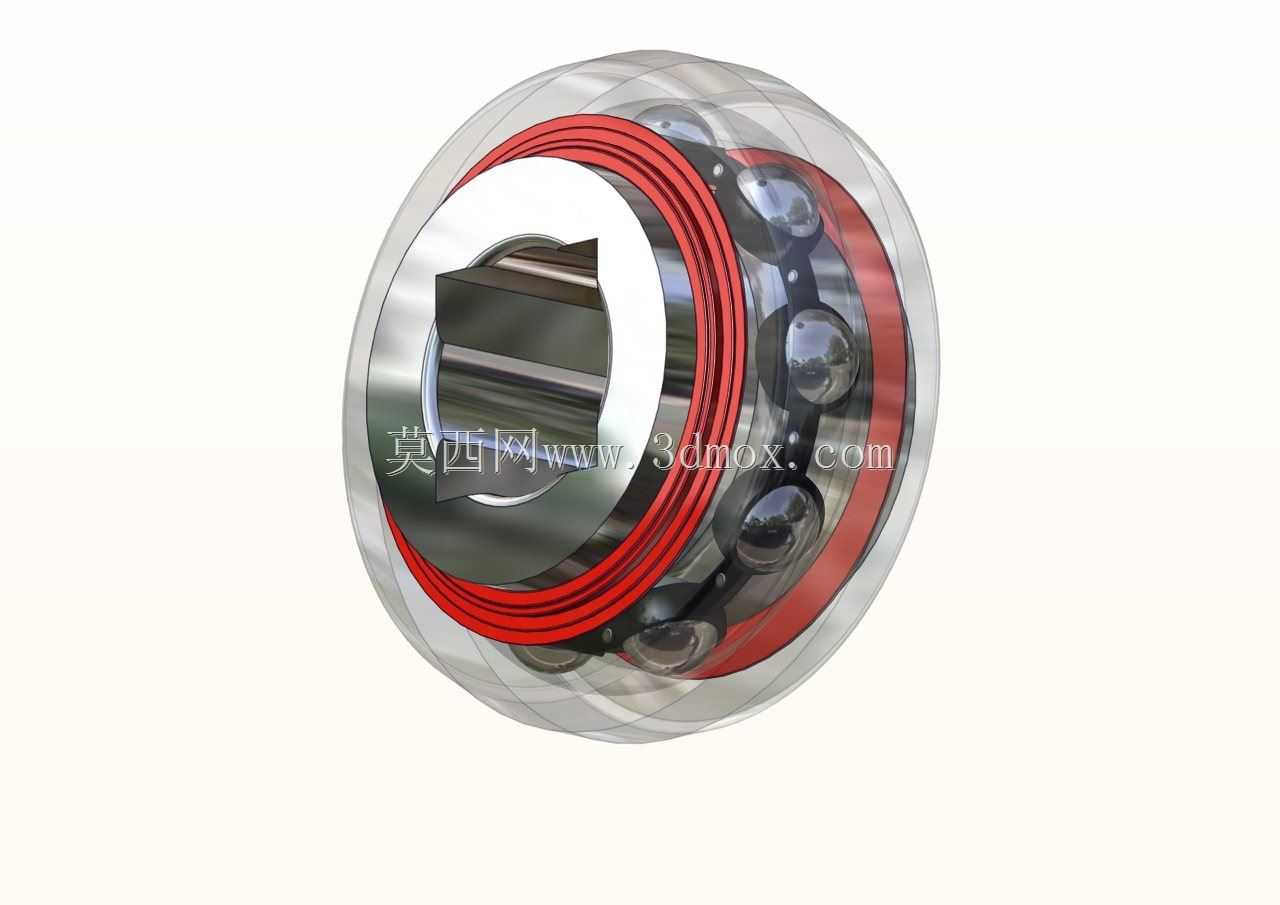

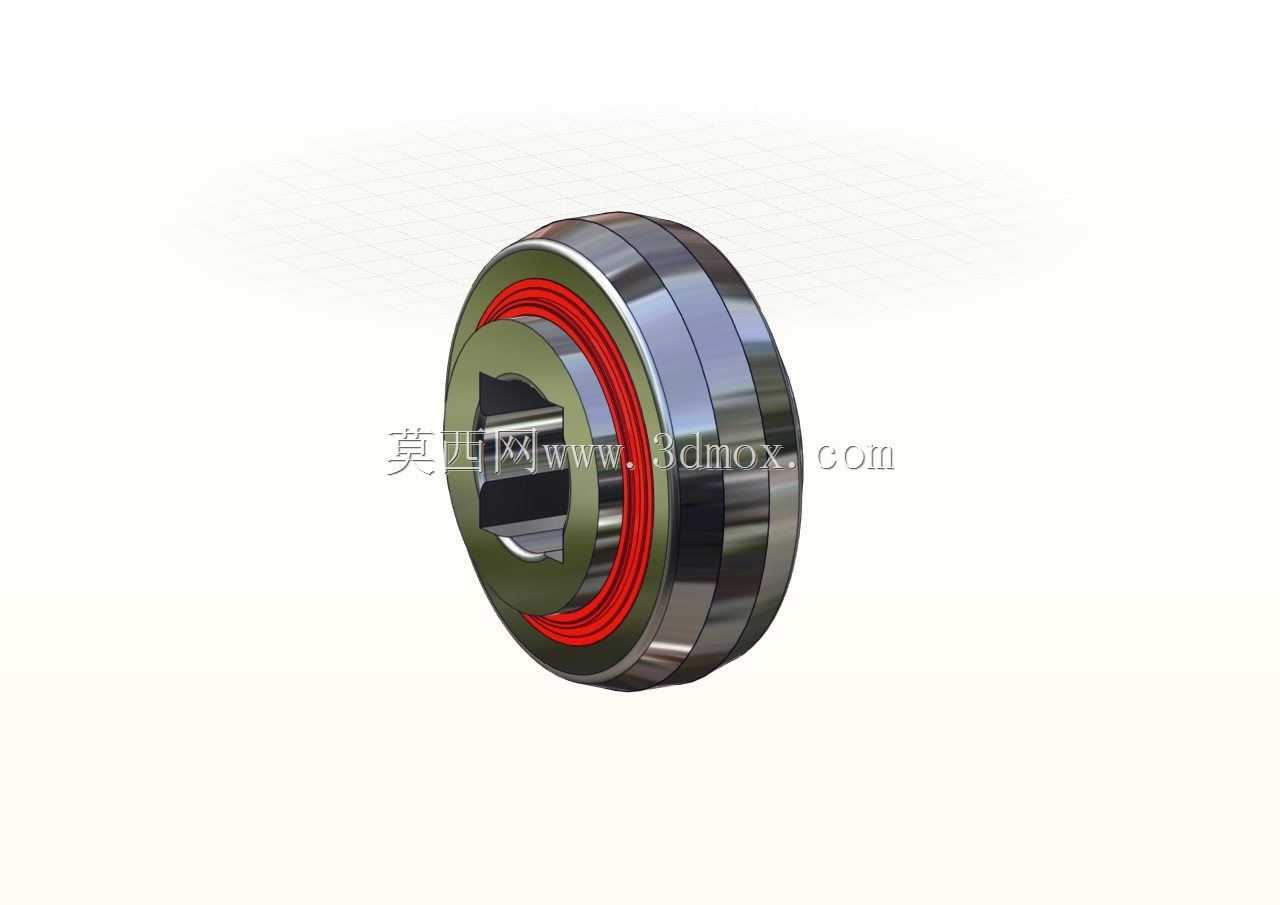

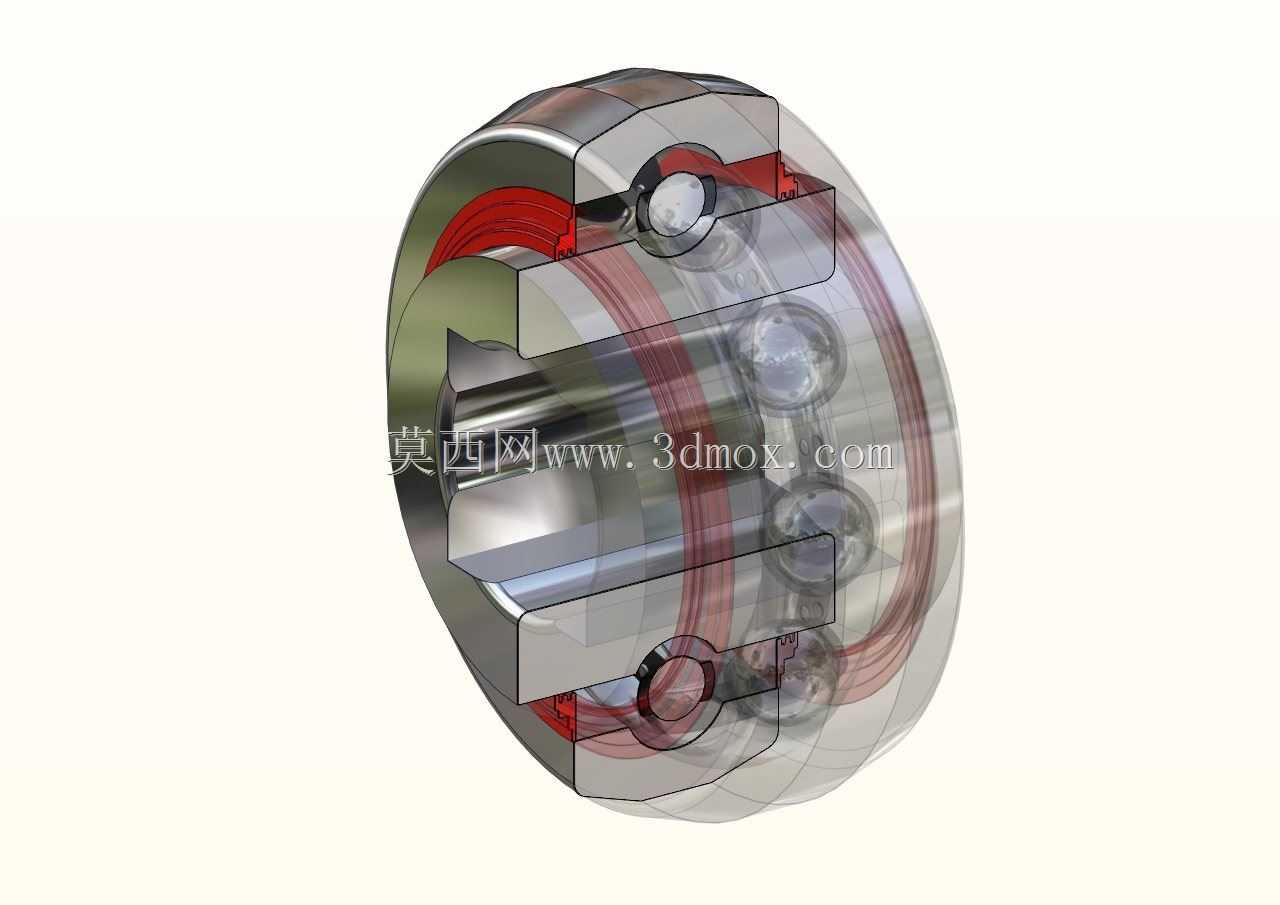

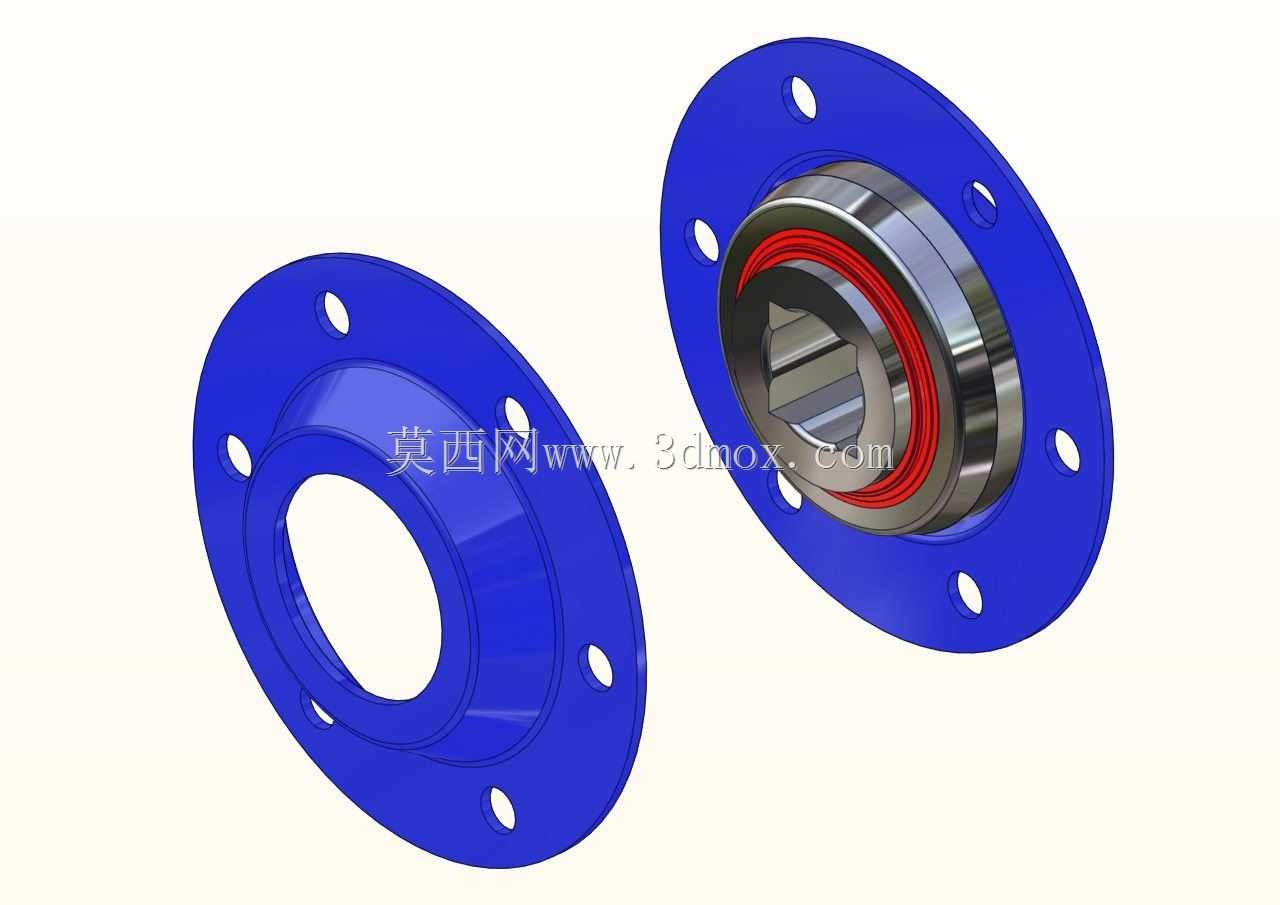

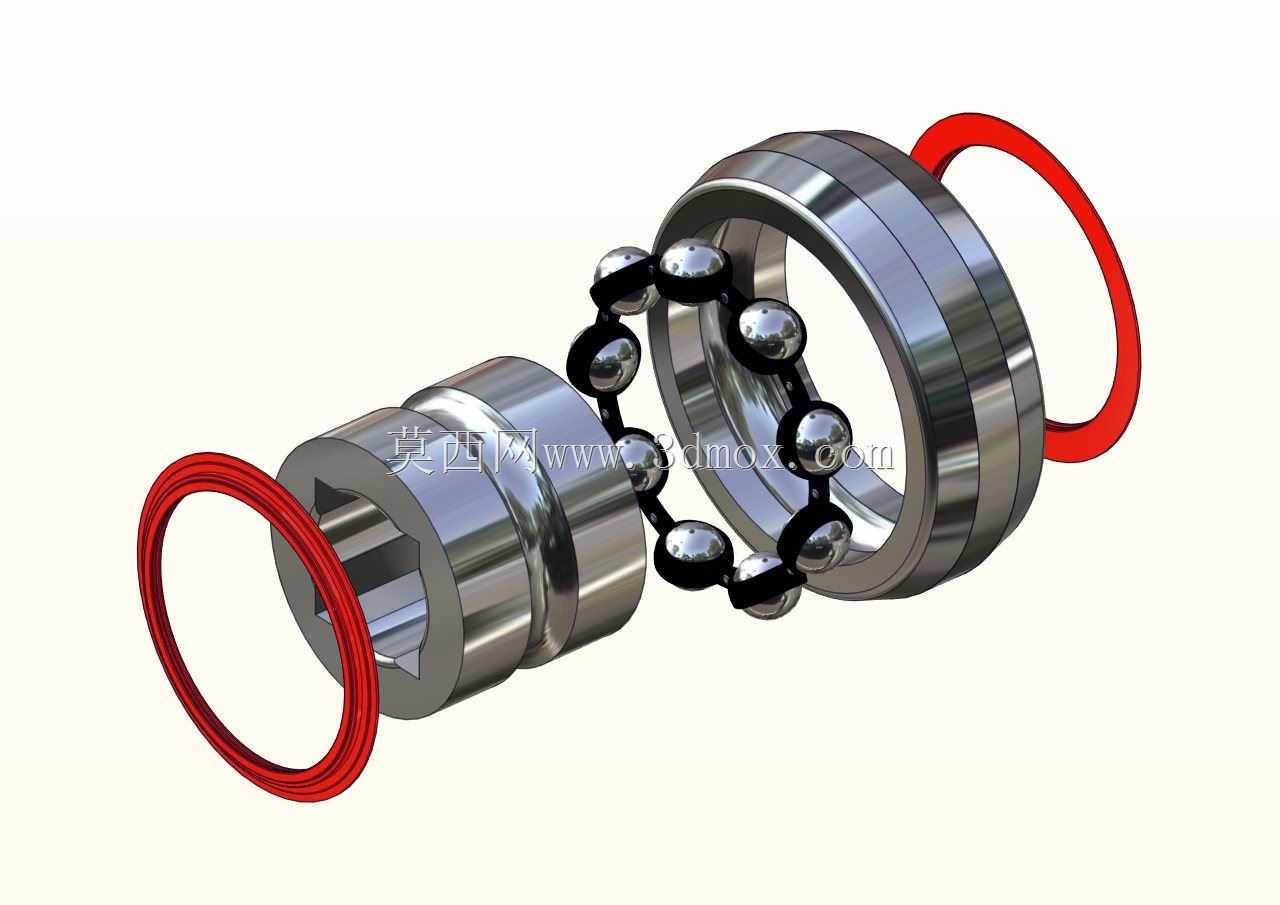

这款轴承主要配套圆盘耙这类整地农机使用，在农田作业场景里，圆盘耙需要承受土壤冲击、秸秆缠绕带来的径向与轴向复合载荷，普通圆孔轴承在频繁变载、泥水侵入的工况下很容易出现内圈打滑、密封失效的问题，方孔安装的结构就是针对这类农机传动轴的方轴设计做的适配，安装时不需要额外加工键槽，直接套入方轴就能传递扭矩，避免了键连接在冲击载荷下的键槽崩裂、滚键问题，大幅降低田间作业的故障概率。从结构设计来看，这款轴承采用双列钢球滚动体布局，相比单列轴承能同时承受更大的径向力和双向轴向力，刚好匹配圆盘耙作业时耙片切入土壤、侧向推土带来的多方向载荷；内外圈之间设置了多层接触式密封结构，密封唇口贴合内圈挡边，能阻挡田间的泥沙、泥水、作物碎屑进入滚道，同时防止内部润滑脂流失，适配农机长期户外无频繁维护的使用需求。设计过程中优先考虑了安装边界的适配性，轴承外圈采用圆盘形法兰结构，安装时可以直接通过外圈的安装位固定在耙架的安装座上，不需要额外设计轴承座的包容结构，减少耙架的加工工序，外圈的安装止口尺寸匹配现有主流圆盘耙的安装孔位，替换旧件时不需要改动原有机架结构，降低维修替换的成本。轴承的内圈方孔尺寸按照农机常用方轴的公差带设计，配合间隙控制在合理范围，既保证安装时能顺利套入方轴，又不会因为间隙过大在作业时产生冲击晃动；滚动体的滚道经过淬硬处理，表面硬度满足长期受冲击载荷的耐磨要求，保持架采用刚性冲压结构，能在振动工况下稳定分隔滚动体，避免滚动体之间相互摩擦卡滞。实际田间作业时，这款轴承的工作转速不高，但载荷波动大，经常会遇到石块、硬土块带来的瞬时冲击，所以设计时特意加大了滚动体的直径，提升轴承的静载荷承载能力，同时外圈的圆盘结构也能起到一定的挡泥作用，配合密封结构形成多重防护，减少作业过程中杂物进入轴承内部的概率。安装时只需要将方孔对准方轴推入到位，再将外圈法兰固定在耙架上即可，不需要复杂的调整工序，适合农机维修时的快速拆装，也适配批量生产时的流水线装配需求。
