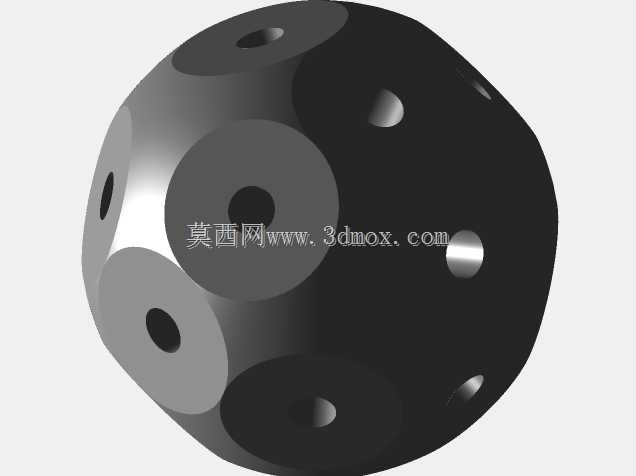

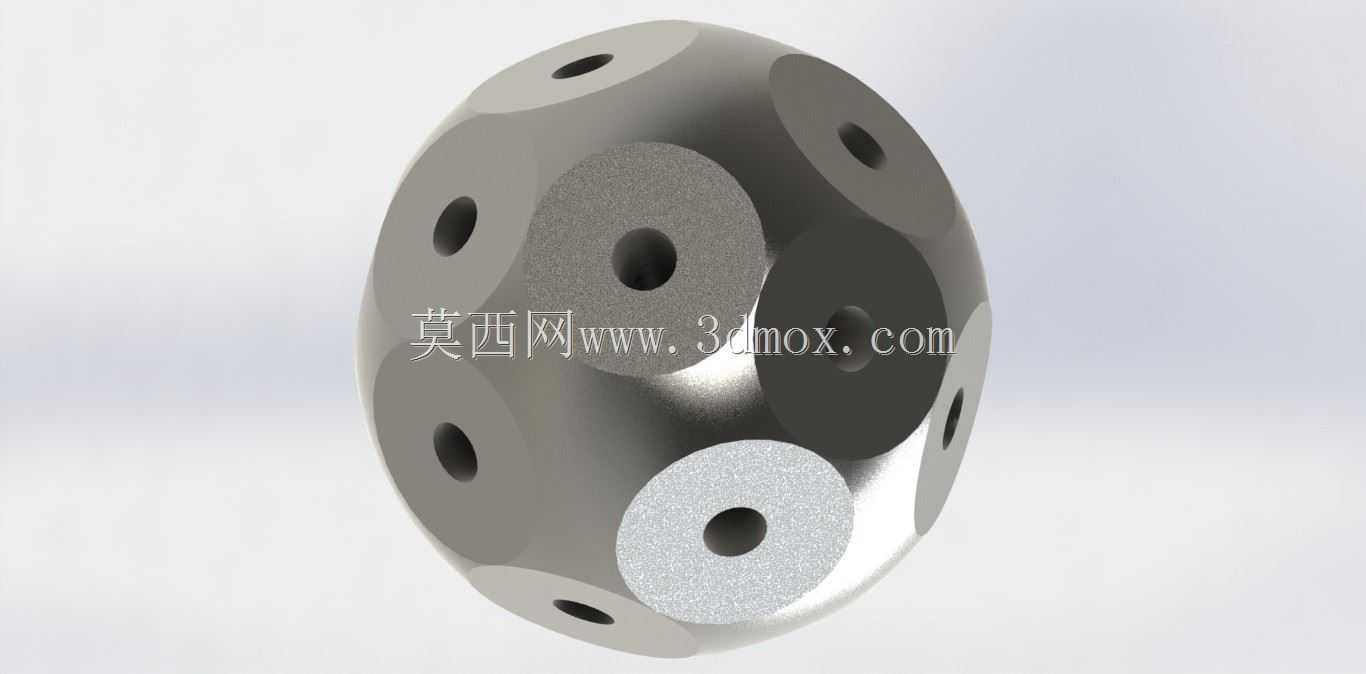

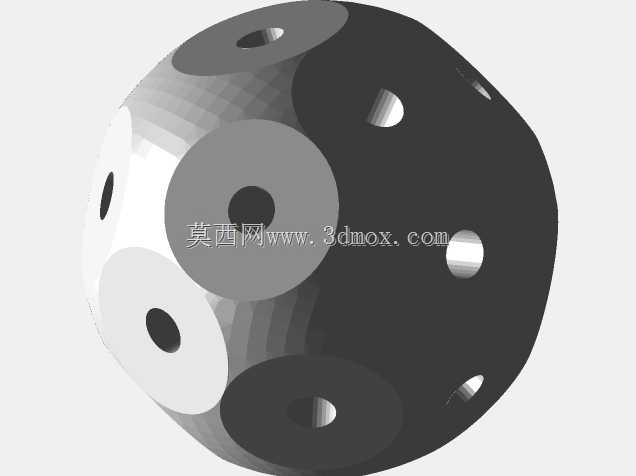

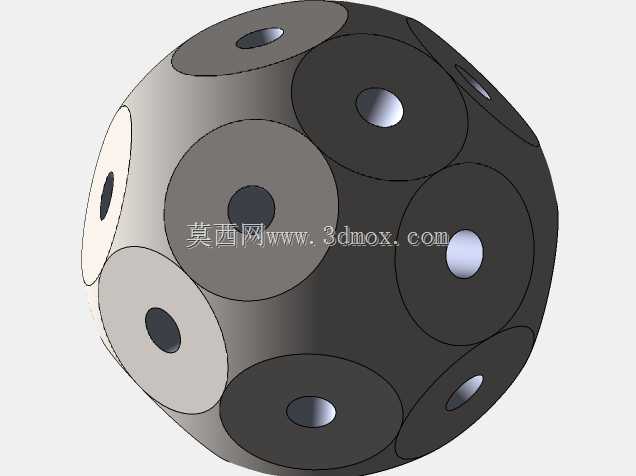

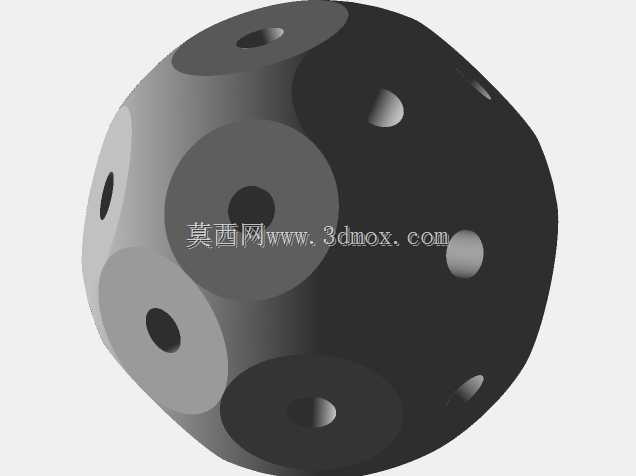

多向连接空间框架球形节点构件

　　这类多面孔洞的球形节点构件，主要应用在大跨度空间桁架结构体系中，常见于会展中心屋面、大型场馆穹顶、工业厂房采光顶、户外景观桁架结构的杆件交汇位置，承担多根不同方向杆件的载荷传递作用，是空间框架体系里的核心传力部件。从结构设计逻辑来看，该节点采用近椭球的基体形态，相比传统焊接球节点，预制的标准化连接孔位可大幅降低现场焊接作业量，所有连接端面均做了平整切削处理，能保证与配套杆件端面的贴合度，减少连接间隙带来的应力集中问题。不同角度分布的连接孔，可适配空间内任意走向的框架杆件连接需求，无需在施工现场对节点做二次切割改孔，能有效提升桁架拼装的施工效率。在安装边界层面，该节点的外接轮廓尺寸需匹配对应跨度框架的杆件规格，

　　孔位的内螺纹深度与孔径公差，需严格适配配套杆件的连接端尺寸，保证每根杆件拧入后，端面与节点切削面完全贴合，避免出现虚接、偏心受力的情况。节点基体的壁厚设计，需根据对应框架的整体载荷计算结果确定，既要满足竖向恒载、活载以及风载、地震载荷下的强度要求，也要控制节点自身重量，降低整体桁架的自重载荷。从功能特性上看，这种预制式节点相比现场焊接的节点，连接一致性更好，所有孔位的角度在加工阶段就通过数控设备精准定位，能避免现场焊接带来的角度偏差，保证整个空间框架的拼装精度，减少后期杆件安装时的对位调整工作量。在实际工程应用中，这类节点可配合不同长度的标准杆件，快速拼装出不同曲率、不同跨度的空间框架结构，尤其适用于模块化搭建的临时展馆、

　　可拆卸式舞台桁架等场景，拆装便捷且可重复利用，相比传统焊接节点的一次性使用特性，能大幅降低工程的材料成本。设计这类节点时，需要提前根据整体框架的三维放线结果，确定每一个节点上各个连接孔的空间角度，保证所有杆件安装后，轴线交汇于节点的形心位置，避免出现附加弯矩影响节点的受力性能，同时孔位的分布要避开相邻杆件的安装干涉区间，保证每根杆件在安装时都有足够的操作空间，不会出现相邻杆件互相碰撞无法安装的问题。
