带内部限位卡槽的方形塑料壳体结构

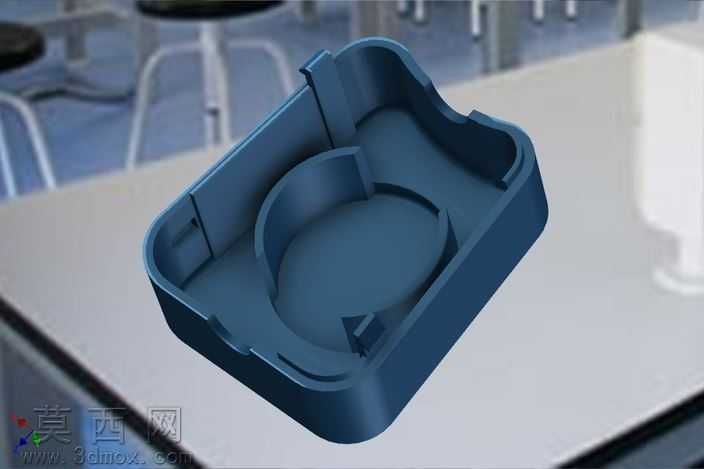

本作品为一款方形塑料壳体部件的三维设计成果，建模阶段采用Pro/Engineer Wildfire软件完成全参数化构建，全程遵循注塑件的设计规范，从基础草绘开始逐步搭建实体特征。首先绘制壳体的外轮廓方形草图，通过拉伸命令生成基础实体，再通过抽壳命令设定均匀的壁厚，保证注塑成型时的材料流动性均匀，避免出现缩痕、缺胶等成型缺陷。壳体内部设计有环形的限位围挡结构，该结构与壳体内壁通过均匀的加强筋连接，既可以对内部装配的圆形零部件起到径向限位作用，又能提升壳体整体的结构强度，减少薄壁塑料件受外力时的形变幅度。壳体的上边沿设计有多处内凹的卡扣卡槽结构，卡槽的拔模角度经过反复调整，既保证与上盖装配时的卡扣连接紧固度，又能在拆卸时不会因为卡扣应力过大出现断裂。渲染阶段采用哑光深蓝色工程塑料材质，模拟常用ABS注塑原料的表面质感，调整环境光与漫反射参数，还原塑料壳体在日常办公环境下的真实光影效果，清晰展现壳体的壁厚变化、内部加强筋布局、卡槽的细节结构。设计过程中重点考量了注塑生产的工艺可行性，所有转角位置都设计了均匀的圆角过渡，避免应力集中导致的部件开裂，同时所有特征的拔模方向统一，确保模具开模时不会出现结构干涉。内部的环形围挡高度经过参数化校核，既满足内部零件的装配限位高度要求，又不会因为过高导致注塑时材料填充困难，壳体外侧的边角同样做了圆弧过渡处理，避免锐边带来的使用安全隐患。整个模型的特征树逻辑清晰，所有尺寸都保留参数化关联，后续可以根据内部装配零件的尺寸变化快速调整壳体的内径、卡槽位置、壁厚等参数，大幅提升后续改型设计的效率。
