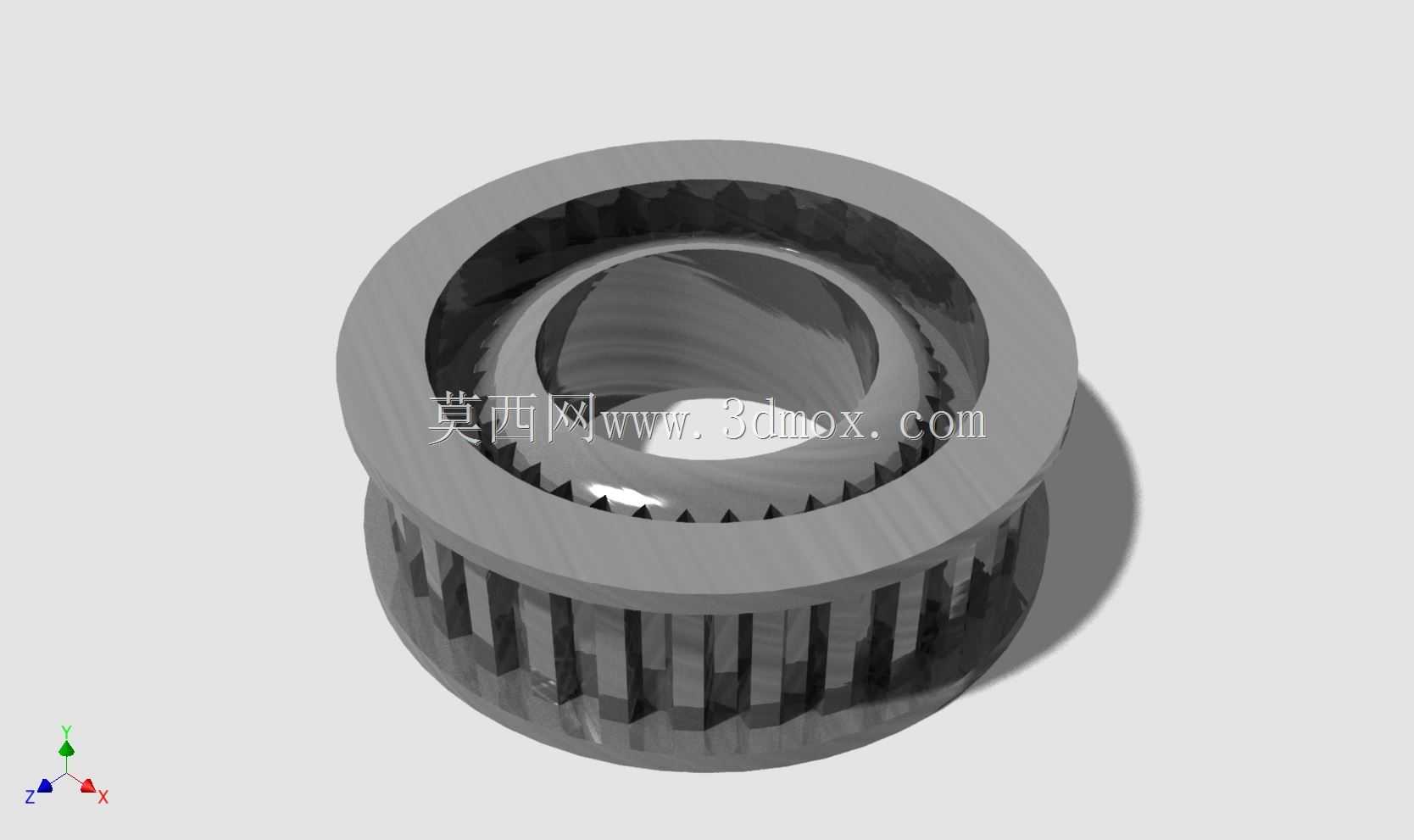

内齿圈同步带轮一体化传动构件

在中小功率精密传动场景中，这类集成内齿圈与同步带轮结构的复合传动件，常被用在紧凑空间的动力分流布局里，比如小型自动化生产线的工位动力转接、轻工包装设备的进给传动单元，或是台式数控设备的辅助传动链路中，能在单一零件上同时实现同步带传动与内啮合齿轮传动的动力传递，省去了额外的转接法兰与同轴定位工序，有效压缩传动组件的轴向安装尺寸。

从功能特性来看，外侧的同步带轮齿形采用圆弧齿廓设计，和同规格同步带啮合时能保证齿面接触应力均匀，传动过程中滑差率极低，适合需要恒定传动比的中高速轻载工况，带轮两侧的挡边结构高出齿顶一定距离，能避免同步带在运转过程中出现跑偏脱带的问题，即使在有轻微振动的设备工况下也能保证啮合可靠性。内侧的内齿圈采用渐开线齿形，和配套的外齿轮啮合时能实现同轴动力输入或输出，齿向做了轻微的修缘处理，能降低啮合瞬间的冲击载荷，减少传动过程中的噪音与齿面磨损。

设计这类零件时，首先要确定的是内外传动的参数匹配，外侧同步带轮的节圆直径、齿距要和所选同步带的参数完全对应，保证带齿与轮齿的啮合侧隙处于合理区间，侧隙过大会加剧传动回差，侧隙过小则会导致带齿卡滞、磨损加快。内侧内齿圈的参数要匹配啮合齿轮的模数、齿数与压力角，同时要保证内外齿形的同轴度公差控制在0.02mm以内，否则会出现单侧齿面受力过载的问题，大幅缩短零件使用寿命。零件的轮毂部分做了阶梯式内孔设计，可适配不同直径的传动轴安装，孔壁预留了键槽位置，能通过平键实现周向固定，避免传动过程中零件与轴之间出现相对转动。

安装边界方面，这类零件的轴向总宽度要匹配安装工位的预留空间，外侧带轮的外径要保证和周边结构件留有至少5mm的安全间隙，避免运转过程中出现剐蹭，内齿圈的齿根圆直径要大于配套外齿轮的齿顶圆直径，保证装配时能顺利啮合，安装时的端面跳动公差要控制在0.03mm以内，否则会导致同步带受力不均、内齿圈啮合偏载。零件的基体采用整体式结构，相比分体式拼接的传动组件，整体结构的刚性更好，能承受一定的短时冲击载荷，在频繁正反转的传动工况下也不会出现连接松动的问题，适合在长期连续运转的设备中使用。
