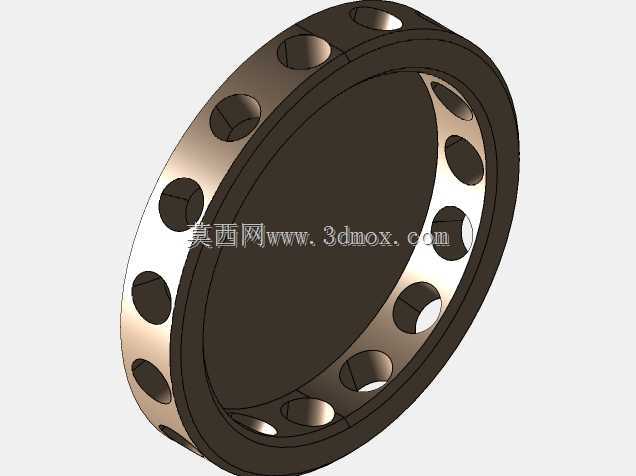

巴索迭戈环形带孔传感配套结构件

　　在工业传感检测的配套结构设计中，这类环形带孔结构件常作为传感单元的安装承载基体使用，多适配于旋转轴系的转速、位置、扭矩类检测场景，比如机床主轴的运行状态监测、风电齿轮箱内部轴件的参数采集、工业机器人关节回转部位的信号反馈环节，都需要这类结构件作为传感元件的定位载体，保障检测单元与被测回转件的相对位置精度，避免运行过程中出现传感偏移导致的检测数据失真。从结构设计逻辑来看，该零件采用整体环形薄壁构型，周向均匀排布的通孔并非随意设置，每一个孔位都对应传感模组的安装点位，孔位的分度精度直接决定了多组传感单元的信号采集同步性，设计时需要严格控制孔中心与环形基准轴线的位置度公差，同时孔壁的表面粗糙度要满足传感元件过盈或过渡配合的安装要求，

　　避免长期受回转振动影响出现元件松脱。零件的内外径尺寸需要匹配被测轴系的安装边界，内径要适配被测轴的配合公差，保证套装在轴上时不会出现偏心，外径则要预留出传感元件的安装空间，同时要兼顾周边设备的安装间隙，避免和相邻的轴承、密封件、端盖等零部件产生运动干涉。在壁厚设计上，需要平衡结构强度与安装空间的矛盾，壁厚过薄会导致零件受振动后产生形变，影响孔位精度，壁厚过厚则会挤占传感元件的布线空间，同时增加不必要的转动惯量，对高速回转的轴系带来额外负载。这类结构件的材质选择通常会根据应用场景调整，常规工业环境下采用优质结构钢加工即可满足强度要求，若应用在有腐蚀介质的化工场景则需要选用不锈钢材质，

　　若对重量有严格要求的航空航天类场景则会选用高强度铝合金，同时做表面阳极氧化处理提升耐磨性能。在建模过程中，需要优先确立环形基准轴线，再基于该基准做周向孔位的阵列排布，所有特征的尺寸标注都要以该基准为核心，避免基准转换带来的公差累积，同时要预留出传感元件走线的槽位空间，虽然当前展示的结构未体现走线结构，但实际应用中需要根据布线需求做局部结构优化，保障信号线路不会随轴回转出现缠绕、磨损的问题。这类零件的安装通常采用轴肩定位配合紧定螺钉固定的方式，部分高精度场景下会采用热装工艺实现无间隙配合，保障零件与被测轴的同步回转，让安装在孔位内的传感单元能够精准采集轴系的实时运行参数，为设备的状态监测、闭环控制提供可靠的结构支撑。
