高性能自行车通风浮动制动盘结构

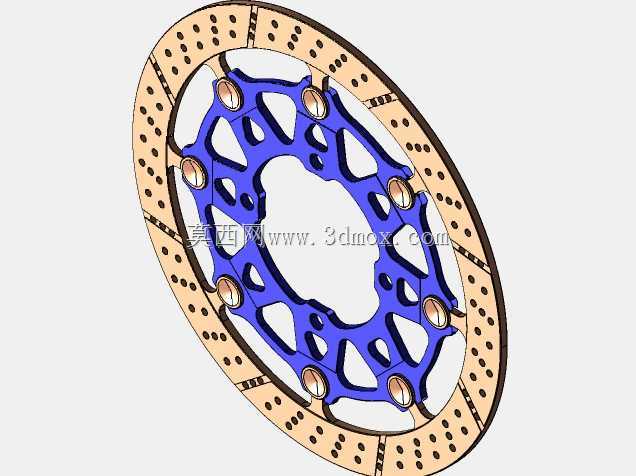

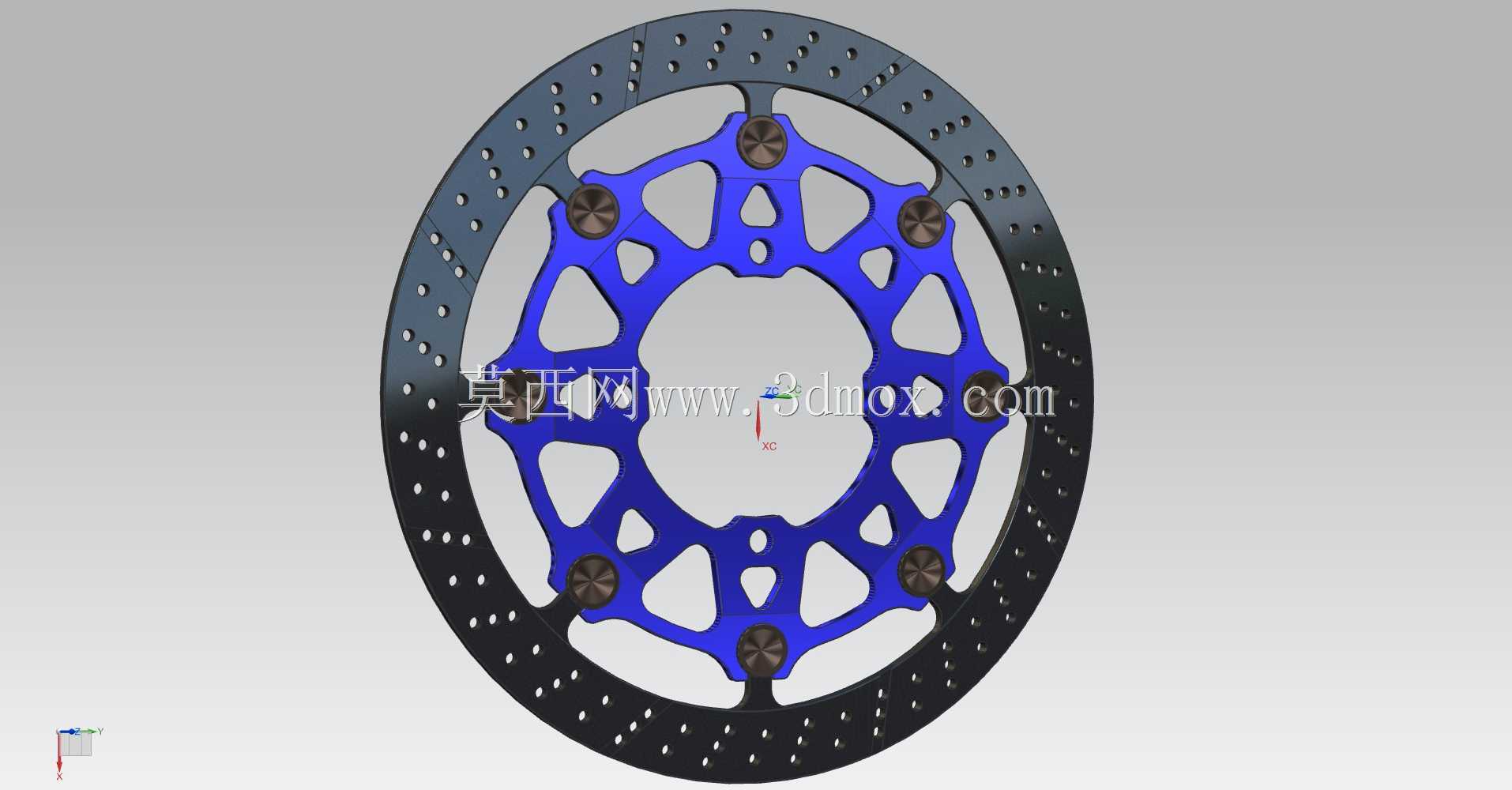

　　这款制动盘针对长距离耐力骑行场景下的制动需求设计，主要适配高性能公路、越野自行车的碟刹系统，在连续下坡、高频制动的骑行工况中，能够稳定提供可靠的制动力输出，避免制动效能热衰减带来的骑行安全隐患。从结构设计来看，该制动盘采用内外分体的浮动式连接方案，外侧摩擦环与内侧安装支架通过六组均匀分布的连接铆钉实现浮动连接，这种结构可以在制动过程中允许摩擦环产生微小的轴向位移，自动补偿刹车卡钳的安装偏差，减少制动时的抖动与异响，同时能够缓冲制动过程中产生的热应力，避免摩擦环因高温形变出现翘曲，延长制动盘的整体使用寿命。外侧摩擦工作区采用满布径向通风孔的设计，这些沿圆周均匀排布的通孔一方面可以在车轮转动时形成贯通的气流通道，

　　快速带走制动摩擦产生的热量，将工作温度控制在摩擦材料的合理工作区间内，另一方面可以及时排出制动过程中产生的磨屑，避免磨屑在摩擦面堆积造成制动异响、摩擦片异常磨损的问题。摩擦环的外边缘做了平滑的倒角处理，能够减少安装、维护过程中边缘锐边对操作人员的划伤风险，同时降低高速转动时的风阻与风切噪音。内侧的安装支架采用镂空的辐条式结构设计，在保证安装位结构强度、满足安装刚度要求的前提下，尽可能去除非受力区域的多余材料，有效降低了制动盘的整体转动惯量，减少车轮转动时的额外负载，提升骑行时的加速响应与滑行表现。安装边界方面，中心定位孔与六处安装孔的位置尺寸严格匹配主流规格的自行车花鼓安装接口，能够直接适配市售多数六钉规格的碟刹花鼓，

　　不需要额外的转接配件即可完成安装替换，摩擦环的外径尺寸兼顾了制动扭矩需求与车架、前叉的安装间隙要求，不会在转向、轮组跳动时与车架叉体产生干涉。在实际使用中，该制动盘的摩擦面采用平面度精度控制，能够保证与来令片的全面积接触，避免局部接触造成的制动力不足、局部过热烧蚀摩擦片的问题，浮动连接结构的阻尼设定经过匹配，既能够保证热胀冷缩时的位移补偿能力，又不会在正常制动时产生多余的旷量，保证刹车手感的扎实与线性。
