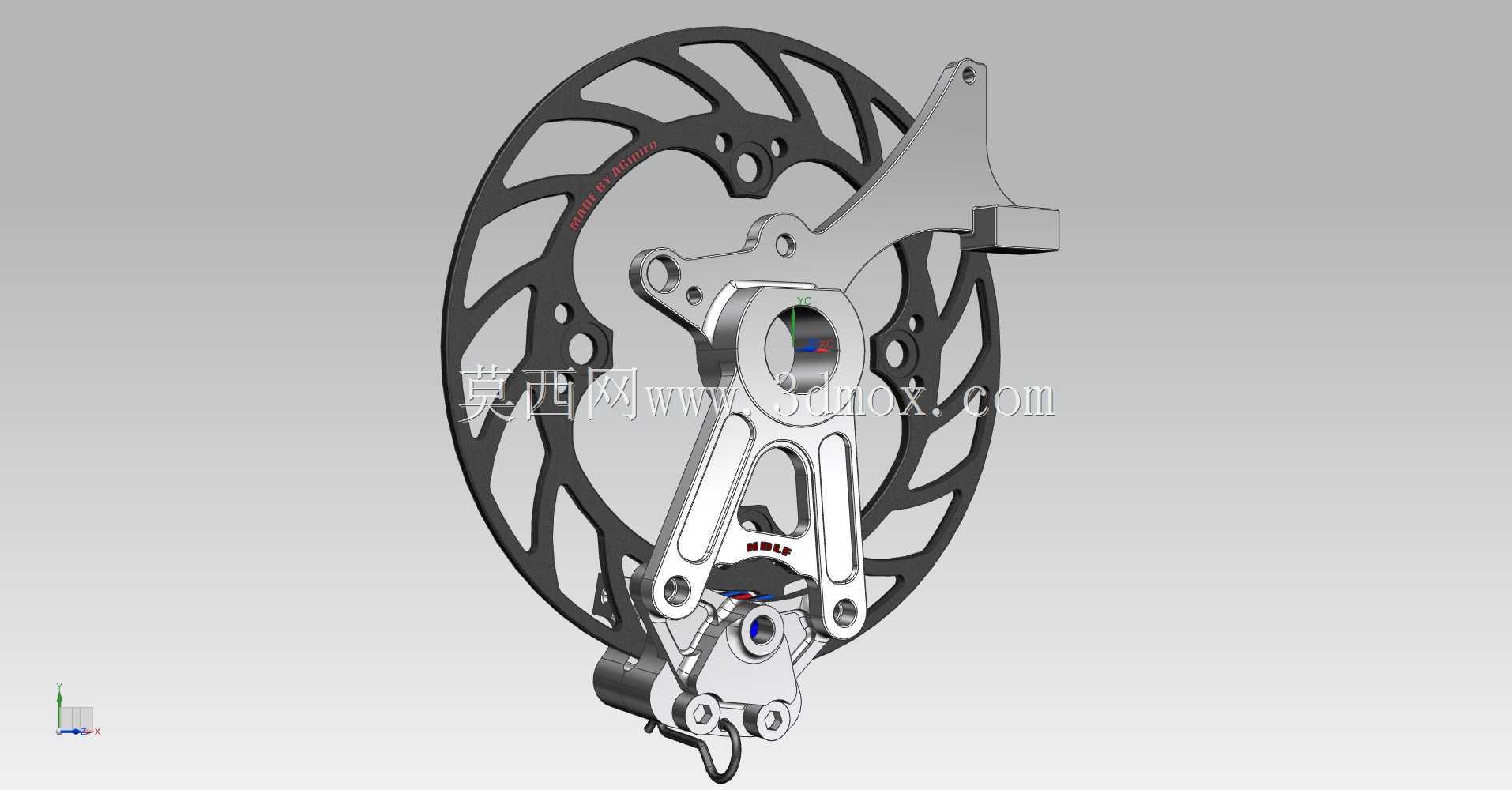

本田CBR1000摩托64毫米AP卡钳下移支架

　　这款支架主要应用于大排量运动摩托车的前制动系统改装场景，适配对应车型的前叉安装点位，核心作用是将64毫米安装间距的AP径向卡钳向下移位，匹配加大尺寸刹车盘的安装需求，解决原厂卡钳位置无法适配大直径制动盘的空间干涉问题。从实际装车使用的角度看，支架的所有安装孔位都严格遵循原厂插销、卡扣的定位尺寸，不需要对原车前叉、卡钳、ABS传感线路做任何打孔、切割类改动，装车时可以直接沿用原厂固定插销与卡扣结构，避免改装过程中破坏原车部件的安装基准。设计阶段首先要锁定的是安装边界约束：前叉侧的两个固定孔位中心距、卡钳侧的两个安装孔64毫米标准间距必须严格控制公差，孔位同轴度偏差控制在0.02毫米以内，避免装车后卡钳出现偏磨、刹车抖动的问题。

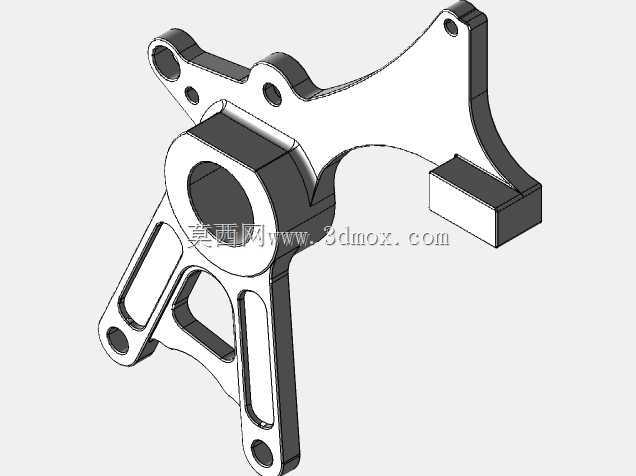

　　支架的整体轮廓做了充分的轻量化镂空处理，在保证结构强度的前提下，去除了非受力区域的多余材料，既降低了簧下质量，也能减少骑行过程中泥水、砂石在支架部位的堆积。结构受力层面，支架的卡钳安装座做了加厚凸台设计，抵消制动时卡钳传递的巨大制动力矩，避免长期高强度制动后支架出现形变；同时预留了ABS系统轮速传感器的走线空间与安装避让位，不会干涉原车防抱死制动系统的正常工作，保证制动时ABS功能可以正常触发，不会因为改装卡钳位置影响行车安全。外形尺寸上，支架的整体外轮廓完全避开了前轮转动时的轮胎摆动空间、前叉减震伸缩的运动行程，也不会和刹车盘的通风散热槽、辐条产生运动干涉，装车后卡钳与刹车盘的摩擦片对齐精度完全符合制动系统的装配要求，

　　不需要额外添加调整垫片。设计过程中还考虑了不同使用环境的耐用性，所有转角位置都做了圆角过渡处理，避免应力集中导致的支架断裂风险，安装孔位都做了沉台设计，固定螺栓锁紧后端面与支架表面齐平，不会突出表面产生额外的干涉点。对于摩托车改装的结构设计从业者来说，这类支架的核心难点不在于复杂的曲面造型，而在于对原车安装基准的精准还原、对制动系统受力路径的合理规划，以及对所有运动部件边界尺寸的精准校核，任何一个孔位的尺寸偏差、任何一处轮廓的干涉，都会直接影响制动系统的正常工作，甚至带来行车安全隐患。
