仿真尼龙塑料羽毛球结构设计作品

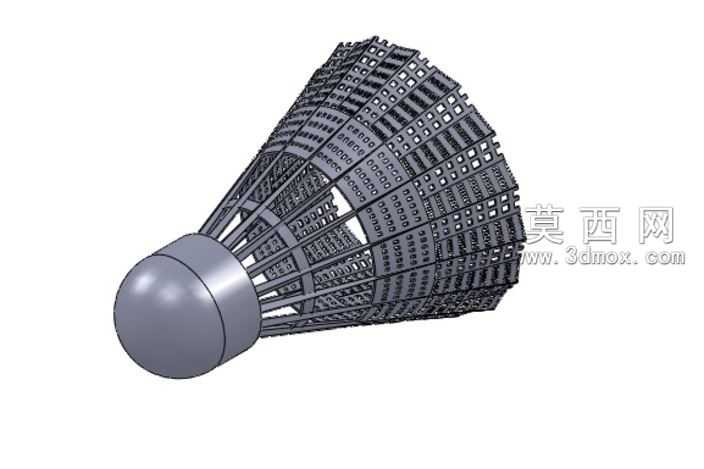

本作品为全结构仿真的塑料羽毛球三维建模成果，建模阶段以尤尼克斯Mavis300系列尼龙羽毛球为实物参照，严格遵循真实产品的尺寸比例开展参数化设计，整体建模逻辑从球头基座到裙部支撑骨架再到网格翼面逐层推进，确保各部件衔接逻辑与实物完全一致。球头部分采用半球加圆柱过渡的一体化结构建模，曲面构建时严格控制曲率连续性，还原了尼龙球头圆润饱满的外形特征，曲面接缝处做了平滑过渡处理，避免出现建模棱角导致的渲染失真，材质赋予阶段为球头设置了半哑光硬质塑料材质参数，调整了适当的粗糙度与反射率，还原真实尼龙球头温润的磨砂质感。裙部支撑结构采用放射状均匀排布的筋条设计，建模时先绘制单根筋条的截面轮廓与空间扫掠路径，通过圆周阵列完成16根主支撑筋的均匀排布，筋条之间的连接横档按照实物的疏密梯度做了差异化尺寸设计，靠近球头位置的横档间距更小、筋条厚度更大，靠近裙边位置的横档间距逐步放大、筋条厚度相应减小，还原真实羽毛球裙部的力学支撑梯度，确保结构受力特征与实物匹配。裙部的网格翼面采用镂空方格阵列设计，建模时先构建单块翼面的曲面基底，在曲面上绘制等比例的方格镂空草图，通过曲面裁剪完成单块翼面的镂空结构，再沿支撑筋的排布方向做圆周阵列，所有网格边角都做了微小的圆角处理，避免尖锐结构导致的应力集中问题，也还原了注塑成型工艺的圆角特征。材质设置上为裙部结构赋予了添加轻微炭黑填充的改性尼龙材质，调整了材质的半透明参数与漫反射颜色，还原尼龙羽毛球裙部深灰半透的视觉效果，渲染阶段采用三点布光方案，主光源从侧上方45度角照射，突出裙部网格的镂空层次感与筋条的结构轮廓，辅光源从底部补光弱化阴影死黑区域，轮廓光从后方勾勒球头与裙边的外形边界，最终渲染效果能够清晰展现所有结构细节。该模型结构精度较高，可直接导入流体仿真软件开展羽毛球飞行过程的空气动力学CFD分析，也可用于注塑模具设计的结构参照、体育用品展示的素材使用，建模过程中所有特征均保留参数化历史记录，可根据需求调整尺寸比例适配不同规格的尼龙羽毛球设计需求，裙部的网格密度、筋条厚度、球头曲率等参数均可快速修改，为后续的产品优化设计提供了便利的修改基础。
