小型竞赛机器人项目专用承载机箱结构

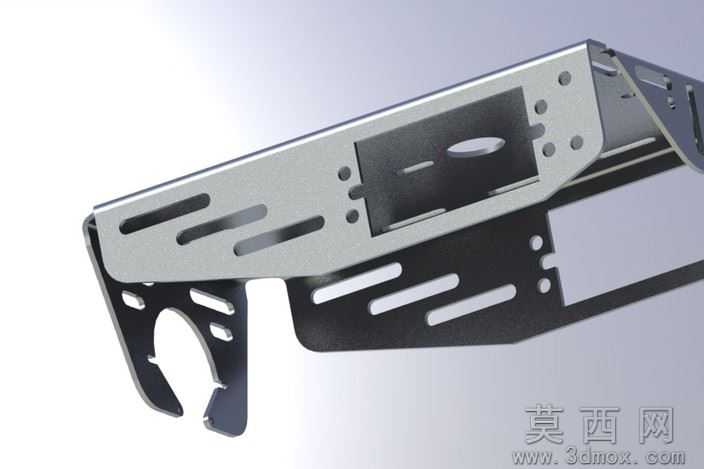

该小型机器人项目机箱采用三维参数化建模方式完成整体结构设计，建模过程中优先考虑竞赛类小型机器人的紧凑布局需求，将所有安装位、走线槽、固定孔位做全关联参数驱动，方便后续根据硬件尺寸迭代调整结构尺寸。模型渲染阶段采用金属钣金材质，还原冷轧钢板折弯加工后的哑光金属质感，对板材边缘的折弯圆角、冲压开孔的断切面做了精细化材质区分，通过环境光遮蔽效果突出结构的层次关系，清晰展现各个弯折部位的衔接形态。结构设计上采用一体化折弯成型思路，主体承载板通过多道折弯形成立体支撑框架，省去额外拼接连接件，既降低整体装配复杂度，又能提升机架整体结构强度，减少组装后的形变余量。板面开设多组长条形调节槽，可适配不同尺寸的控制板、驱动模块、传感器的安装固定需求，允许硬件安装位置做前后左右的微调，满足项目调试阶段的布局调整需要；前端预留的异形卡爪结构可直接配合快拆机构实现功能模块的快速挂载，无需额外设计转接零件。设计思路围绕小型机器人项目的快速迭代需求展开，整体结构无复杂曲面，所有特征均适配常规钣金加工工艺，折弯角度、开孔尺寸均符合常规钣金加工的公差要求，无需开模即可通过激光切割、折弯工序快速加工出成品，能够大幅缩短项目从设计到实物验证的周期。板材厚度选取兼顾轻量化与结构刚性，在保证承载控制硬件、电池模块时不产生形变的前提下，尽可能去除非承载区域的多余材料，降低机箱整体自重，适配小型移动机器人的载重限制。各个安装孔位的位置经过排布优化，避开内部走线的弯折路径，防止装配时线材被板材边缘挤压破损，同时预留的镂空区域可提升硬件运行时的散热效率，避免控制模块长时间工作积热。
