320毫米碳纤维分体式摩托车制动盘结构

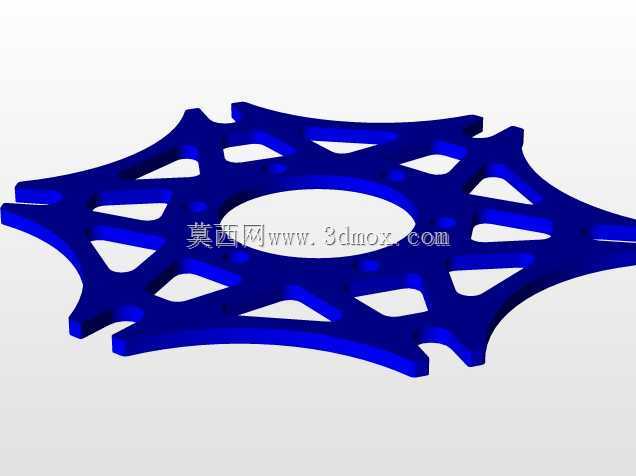

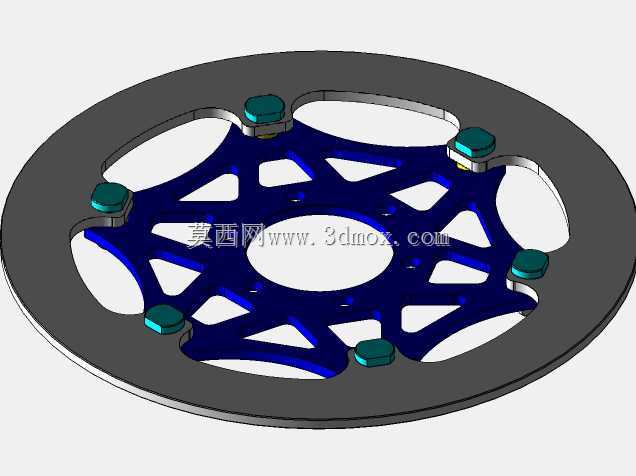

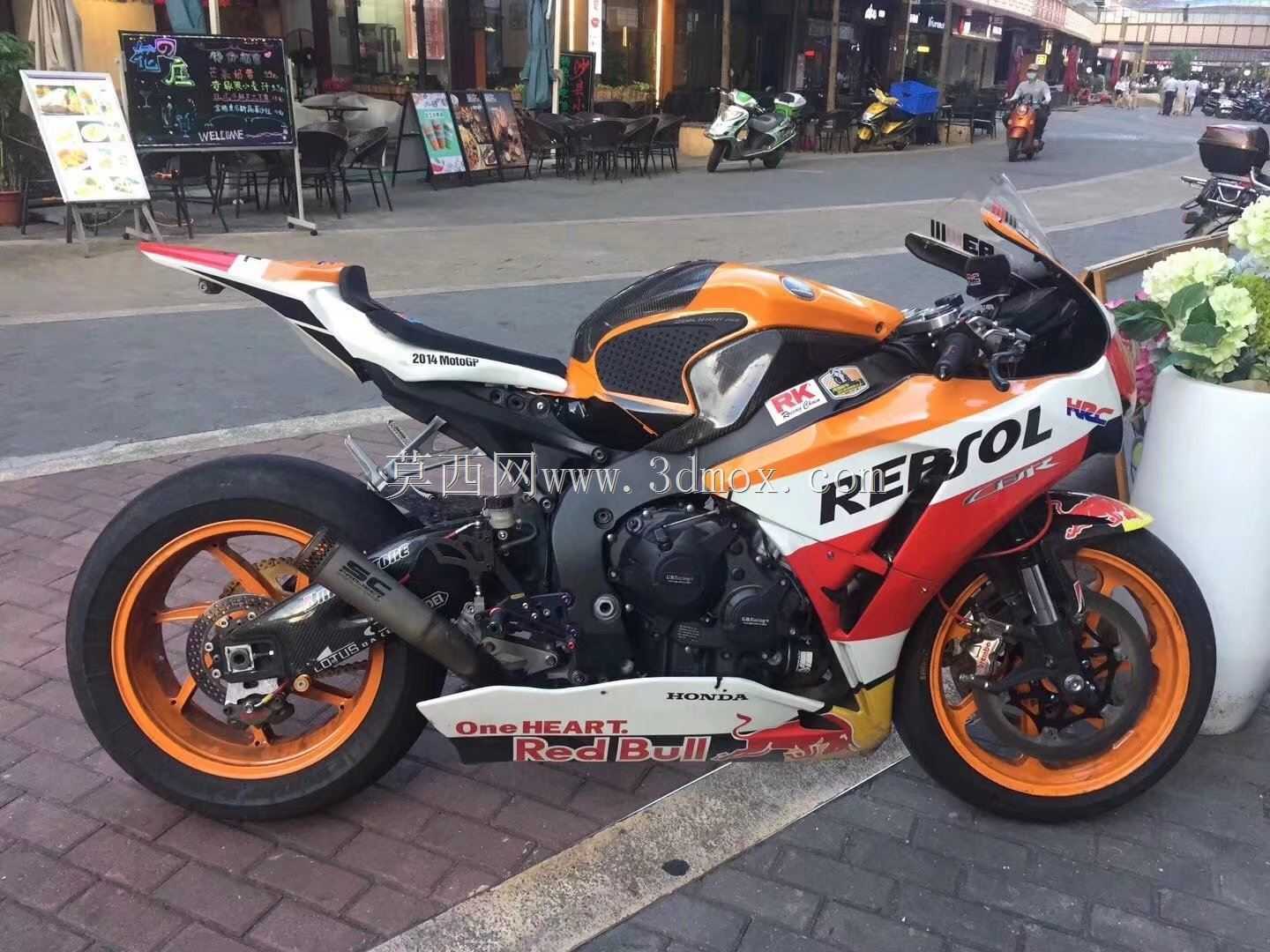

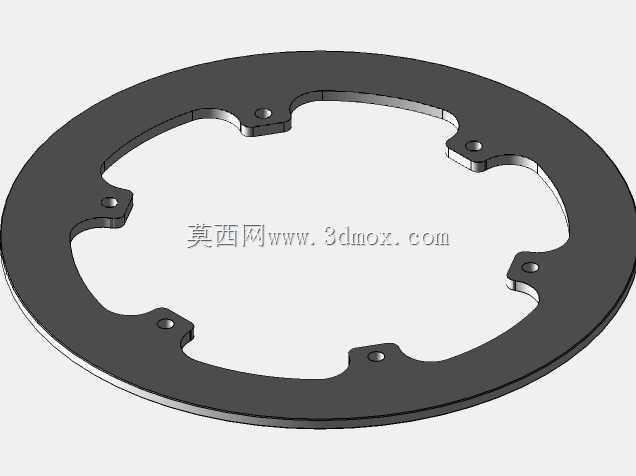

　　这款320毫米碳纤维分体式制动盘，主要适配大排量摩托车前轮制动系统，在赛道竞技、长途摩旅等对制动性能要求较高的使用场景中，能有效承担高频制动带来的热负荷与机械冲击。从实际装车使用的角度看，分体式结构的核心设计逻辑，是将制动摩擦工作面与中心连接基座做功能拆分，外圈摩擦环采用碳纤维复合材料，相比传统铸铁材质能大幅降低旋转件的簧下质量，同时碳纤维材料的热稳定性更优，连续制动工况下不易出现热衰退导致的制动力衰减，中心连接基座采用高强度铝合金材质加工，承担与轮毂轴座的连接定位功能，两种材料通过浮动连接销组合，既保留了碳纤维摩擦面的性能优势，又通过金属基座保证了安装连接的结构强度与抗疲劳性能。

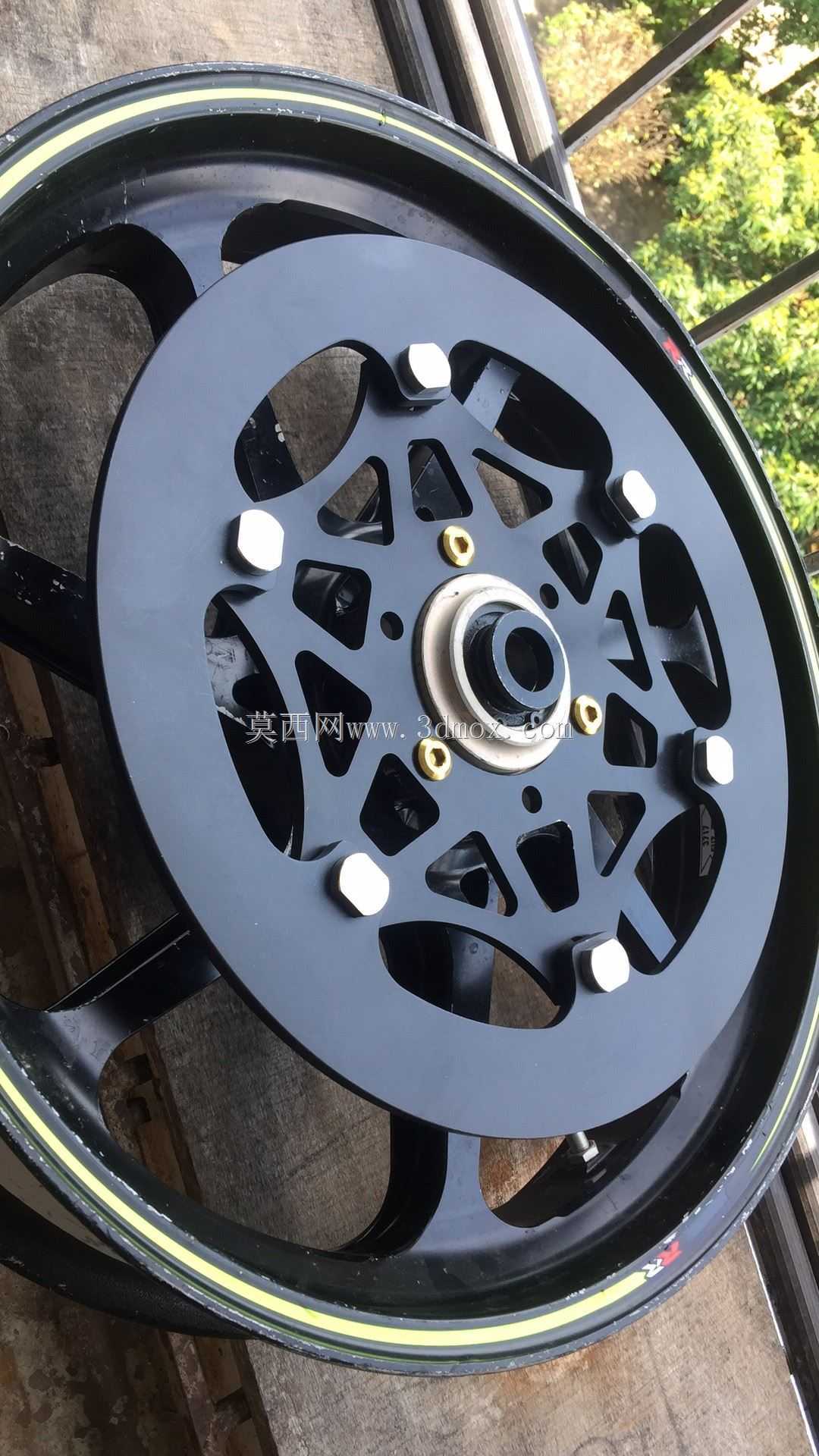

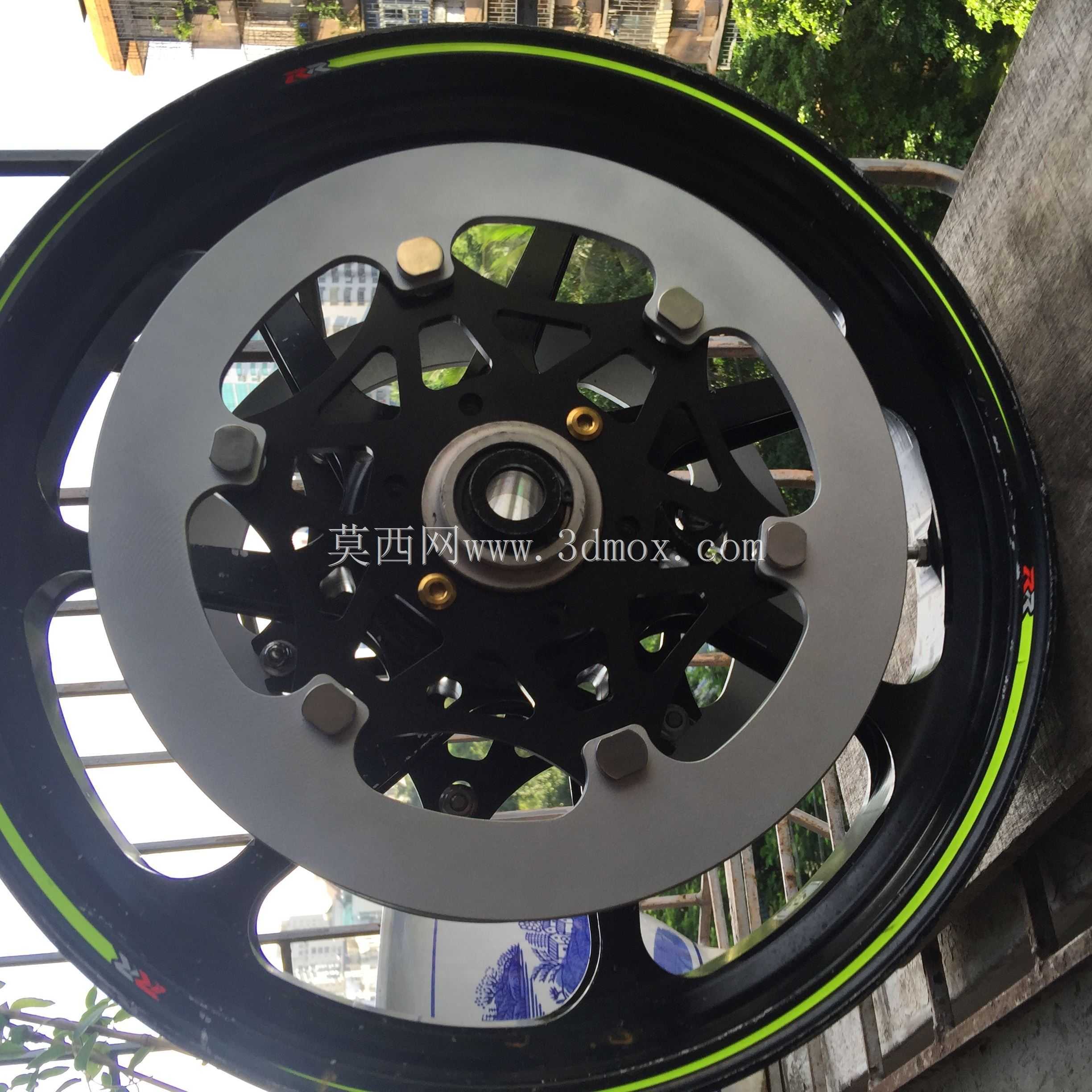

　　从安装边界来看，该制动盘的外径为320毫米，中心安装孔位适配对应车型轮毂的轴承座定位尺寸，连接螺栓的孔距分布严格匹配原厂轮毂的安装点位，装车时无需对轮毂、卡钳安装位做额外改装，可直接替换同尺寸原厂制动盘。摩擦面的通风镂空结构并非单纯做造型减重，每一处镂空槽的走向都经过制动工况下的气流走向验证，车辆行驶过程中气流可穿过镂空槽快速带走摩擦产生的热量，同时镂空结构还能在制动过程中排出摩擦产生的粉尘，避免粉尘附着在摩擦面导致制动异响或制动力波动。

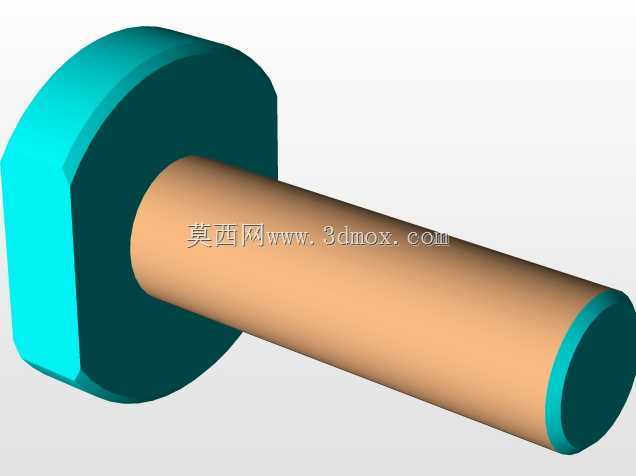

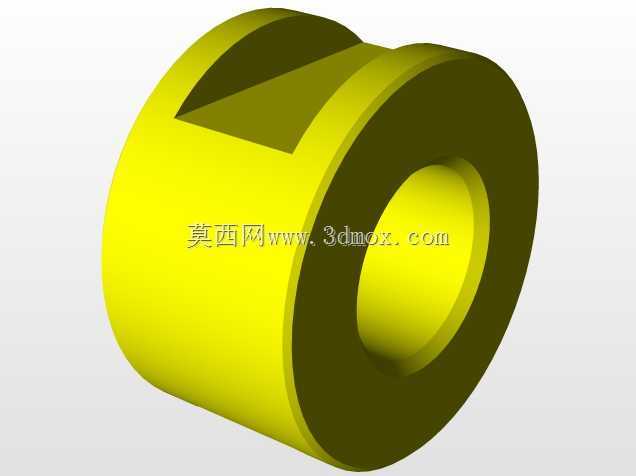

　　设计过程中重点考量了不同工况下的形变控制，碳纤维摩擦环的厚度经过多轮台架测试验证，在最大制动力矩输出工况下，摩擦面的轴向形变量控制在卡钳活塞的补偿行程范围内，不会出现制动踏板行程变长或制动抖震的问题。浮动连接销与安装孔之间预留了合理的热膨胀间隙，当制动盘因连续制动温度升高时，摩擦环可沿径向小幅自由膨胀，不会因热胀冷缩产生内应力导致盘体翘曲变形。中心基座的连接面加工有定位台阶，装车时可快速与轮毂轴座实现同轴定位，避免安装偏差导致的制动偏磨问题，连接螺栓的沉孔深度经过精确计算，螺栓锁紧后端面不会高出摩擦面基准平面，不会与卡钳本体产生运动干涉。

　　在实际制动过程中，碳纤维摩擦面的摩擦系数随温度变化的曲线更平缓，从常温到连续制动后的高温区间，制动力输出的线性度优于传统铸铁盘，骑手在制动操作时能更精准地控制制动力大小，尤其在弯道重刹的工况下，稳定的制动力输出能帮助骑手更顺畅地控制车身姿态。分体结构的另一项实用优势是后期维护成本更低，当摩擦环磨损到极限厚度时，仅需更换外圈碳纤维摩擦环，中心基座可重复使用，相比整体式制动盘能减少后期维护的配件成本。
