三款不同叶型船用推进螺旋桨结构设计

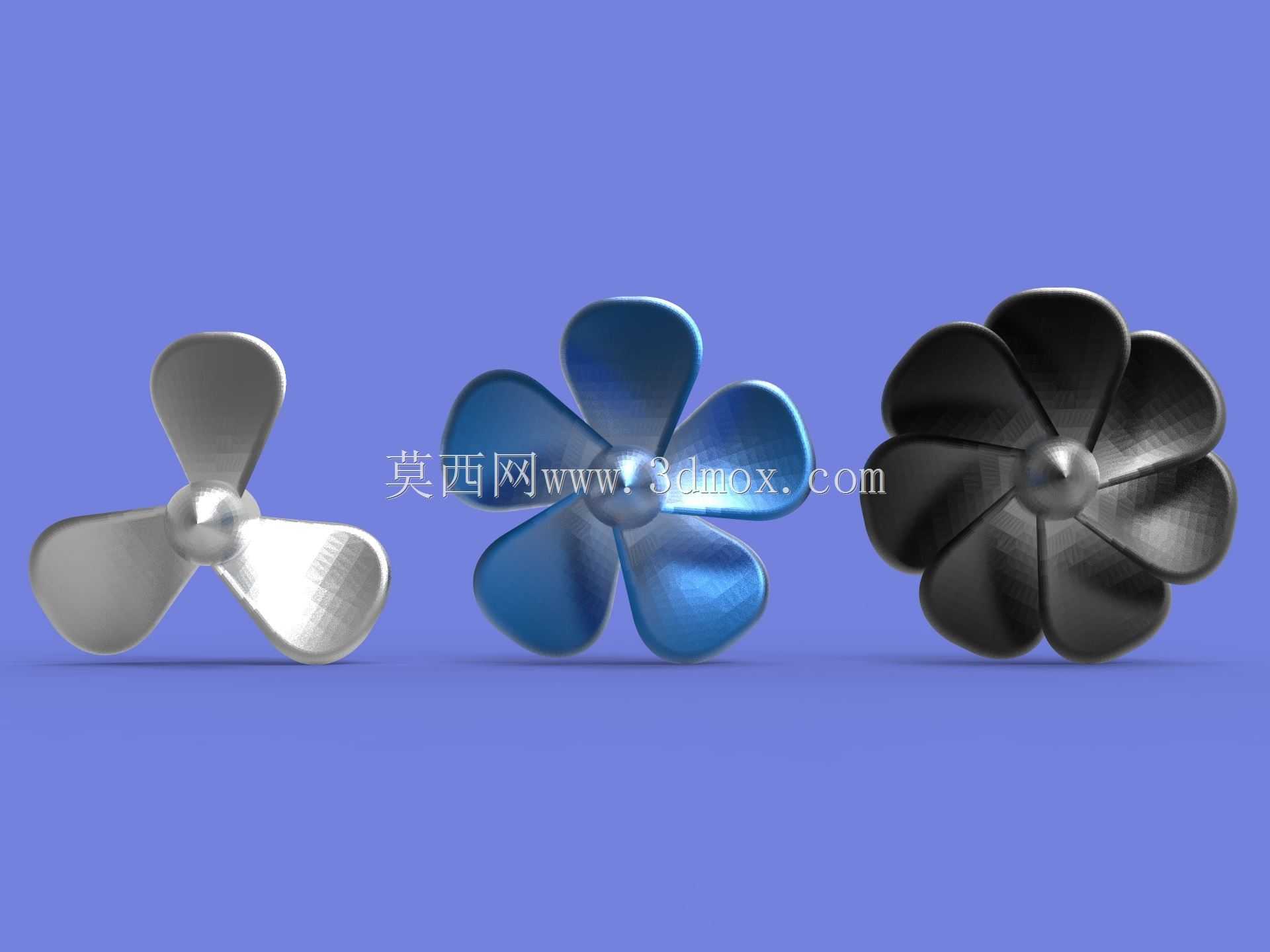

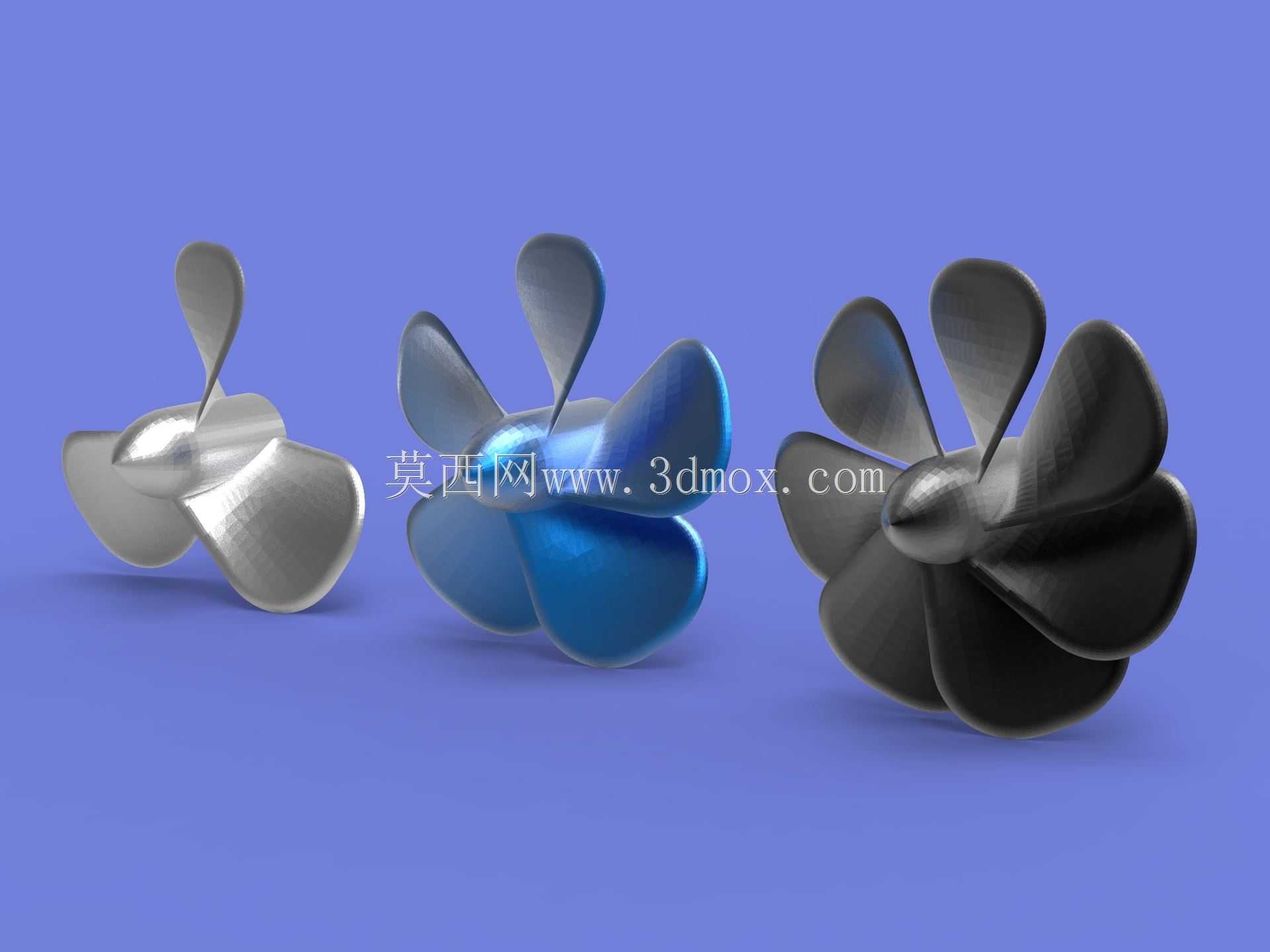

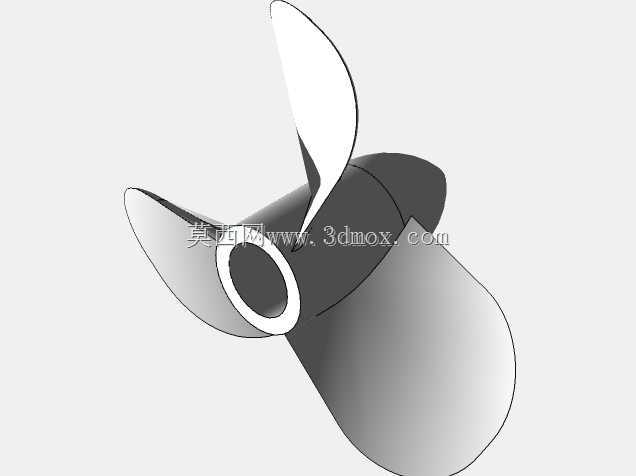

　　做船舶推进系统结构设计快十二年，经手的螺旋桨方案少说也有四十多套，这次的三款不同叶型螺旋桨，是之前给内河小型作业船、休闲艇做方案验证时搭的结构模型，刚好能覆盖多数民用小型船舶的推进选型需求。很多刚入行的结构工程师做螺旋桨设计，总先盯着曲面造型好不好看，忽略了安装边界和实际工况的匹配，其实螺旋桨作为船舶核心推进部件，所有结构设计都要先锚定实际使用场景。三叶款的螺旋桨是给航速要求较高的小型休闲艇设计的，叶片采用等厚渐变截面，叶根到叶梢的厚度递减梯度控制在1:3.2，轮毂直径和轴孔的配合公差选H7/k6过渡配合，安装时要保证轴伸端的锁紧螺母沉台深度不超过轮毂端面2mm，避免航行时产生额外的紊流阻力，这款桨的盘面比控制在0.45，

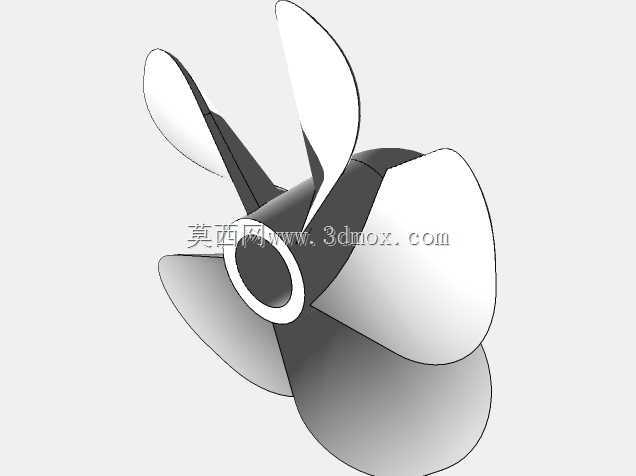

　　在浅水区域航行时不容易被水草缠绕，日常维护时只需清理叶梢边缘的附着物即可，不需要拆解整个传动结构。五叶款的蓝色螺旋桨是针对内河货运驳船做的优化结构，叶片的后掠角比常规款大8度，能有效降低重载航行时的叶尖空泡效应，轮毂上的键槽宽度按照传动轴直径的1/4设计，安装时要保证键的顶面和键槽底部留有0.1mm的间隙，避免传动过程中出现应力集中导致叶根断裂，这款桨的盘面比0.62，在重载工况下推力输出更平稳，适合长期在水流平缓的内河航道运行的船舶，安装时要注意和船尾舵叶的间距保持在桨径的15%以上，避免舵效受紊流影响出现偏差。六叶款的黑色螺旋桨是给水下作业设备配套的推进结构，叶片采用大侧斜设计，运转时的振动幅度比常规桨低40%左右，

　　轮毂的轴孔内设计有两道O型圈密封槽，能满足水下30米深度的静密封要求，安装时密封槽内要涂抹硅基润滑脂，避免橡胶圈被轴肩切损失去密封效果，这款桨的盘面比0.7，低速运转时推力线性度更好，适合需要精准控制航速的水下探测、作业设备使用，安装边界上要保证桨叶外缘和导流罩内壁的间隙控制在5mm以内，既不能出现擦碰，也不能间隙过大导致推进效率损失。做这类螺旋桨结构设计时，不能只关注流体仿真的效率数据，还要结合实际安装场景的空间限制，比如小型船舶的尾轴伸出长度有限，轮毂的轴向尺寸就不能过长，否则会导致轴系悬臂过大，运转时出现振动超标；如果是在多泥沙水域使用的桨，叶根处的圆角要适当加大，减少泥沙冲刷带来的磨损，同时叶片表面的粗糙度要控制在Ra1.

　　6以下，降低航行时的摩擦阻力。很多新手建模时容易忽略叶根和轮毂的过渡圆角，实际加工出来的桨很容易在这个位置出现应力集中，长期交变载荷作用下会出现疲劳裂纹，这部分的圆角半径一般要取叶片最大厚度的0.3倍，才能保证结构强度满足长期运行要求。另外不同叶数的螺旋桨匹配的主机转速区间也有差异，三叶款适配的主机转速在1500-2000转区间，五叶款适配800-1200转的中速主机，六叶款适配500转以下的低速大扭矩动力单元，选型时不能只看推力参数，还要和动力系统的输出特性匹配，否则会出现动力浪费或者推进效率不足的问题。
