梅赛德斯奔驰立标三维造型设计

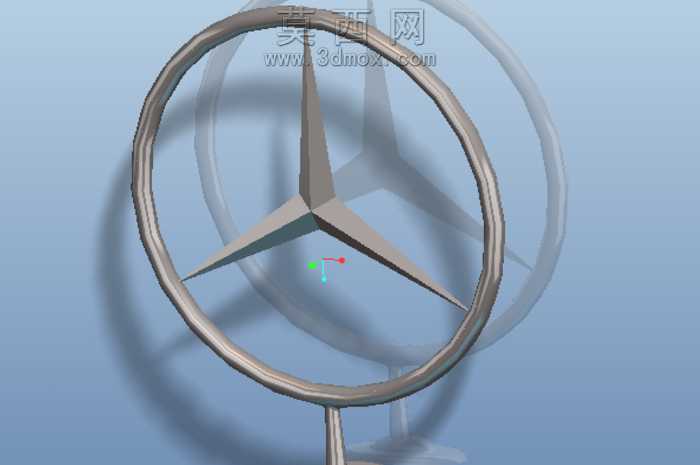

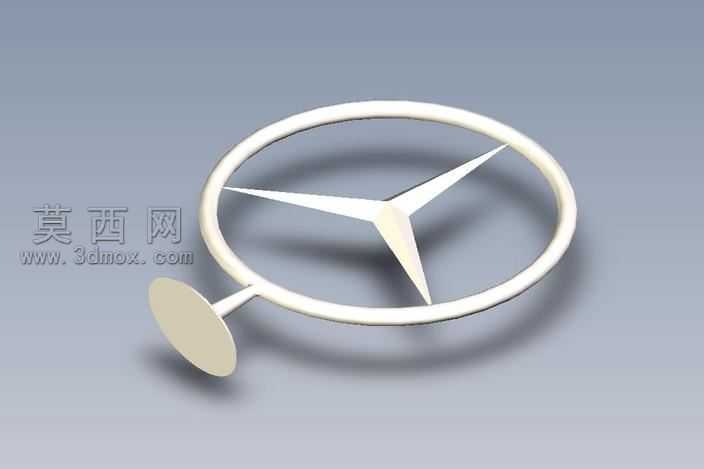

本作品为梅赛德斯奔驰立标三维数字模型，建模过程严格遵循品牌官方立标的实物比例与造型规范，首先通过参考实物测绘与官方公开的标识设计规范确定整体尺寸参数，采用PTC Creo Elements作为核心建模工具开展全参数化建模工作。建模阶段首先绘制三叉星徽的环形外轮廓基准草图，对圆环截面进行扫掠操作生成闭合环形基体，随后针对三叉星的三个星臂分别绘制引导线与截面轮廓，通过放样命令生成星臂的立体结构，精准还原星臂从中心交汇点向外逐渐收窄、边缘做圆润倒角过渡的造型特征，保证三个星臂的夹角严格保持120度均分，完全贴合奔驰三叉星徽的经典设计比例。针对立标下方的连接支杆与底座部分，采用旋转命令生成支杆的圆柱基体，对支杆与环形主体的衔接位置做平滑过渡处理，避免出现生硬的直角转折，底座部分采用椭圆截面拉伸后做边缘倒圆角处理，还原实车立标底座的贴合式造型。材质与渲染阶段，为模型赋予高光亮面镀铬材质，调整材质的反射率、粗糙度参数模拟真实车标的金属镀铬质感，设置柔和的环境光与定向补光，突出金属表面的高光反射与结构转折处的光影层次，渲染背景采用低饱和度的浅灰色调，避免背景元素干扰车标主体的视觉呈现。结构设计上充分考虑立标的实际安装逻辑，支杆与底座的连接位置做了结构加强处理，整体模型无破面、无重叠面，所有曲面均做了连续性检查，保证模型可直接用于3D打印样件制作、汽车展示场景搭建、品牌宣传物料渲染等多种用途，完整还原了奔驰立标精致、典雅的视觉特质，精准传递出品牌标识的经典设计内涵。
