卡车防钻欠载防护结构三维设计

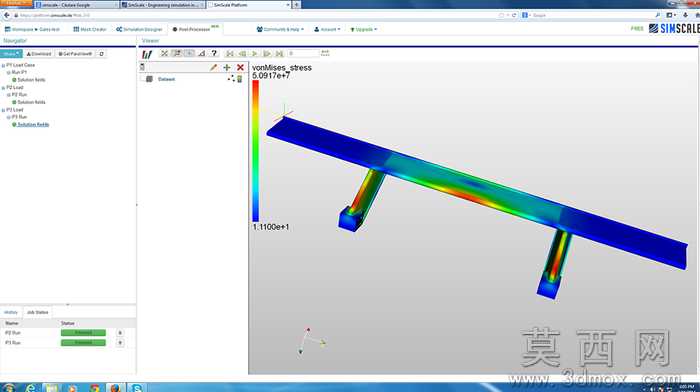

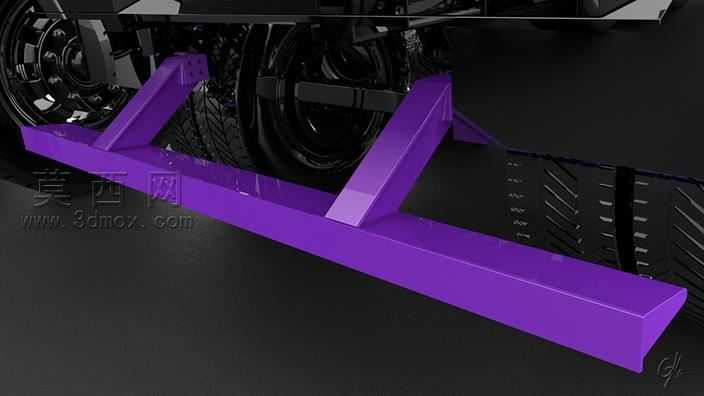

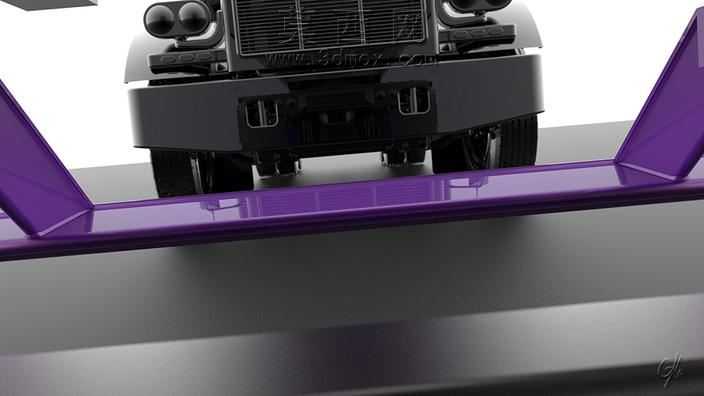

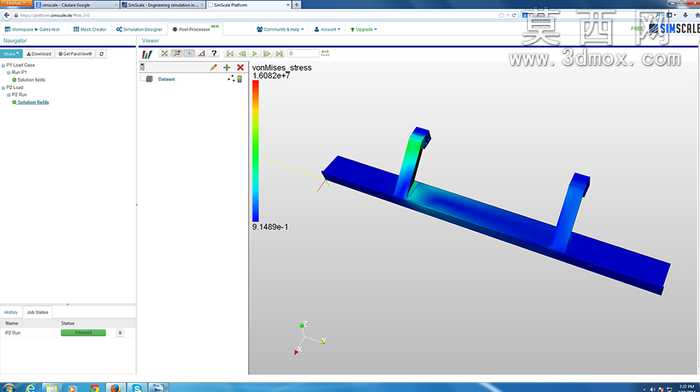

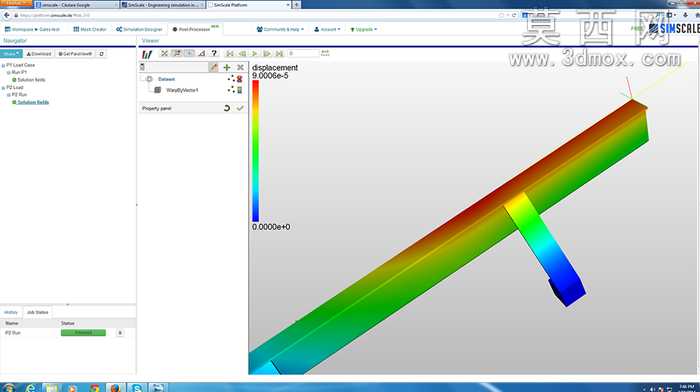

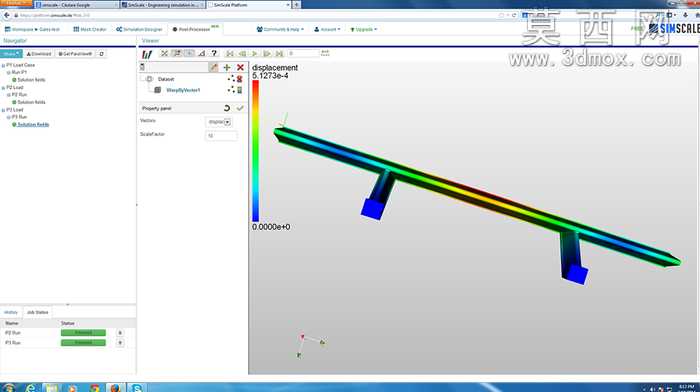

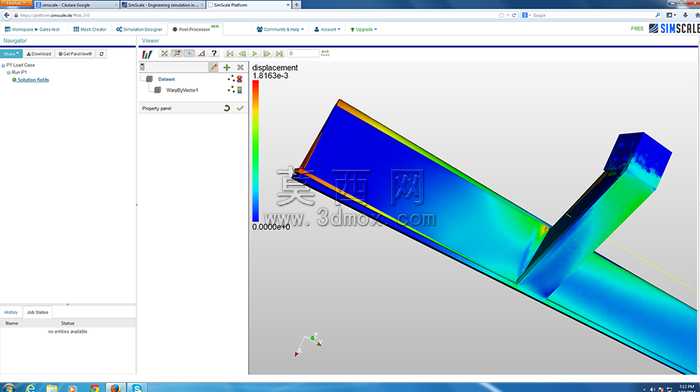

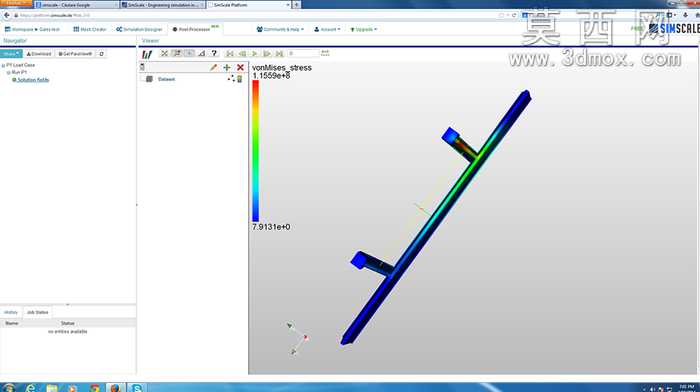

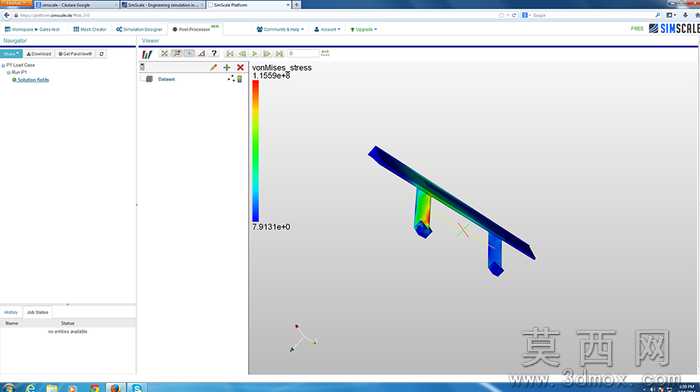

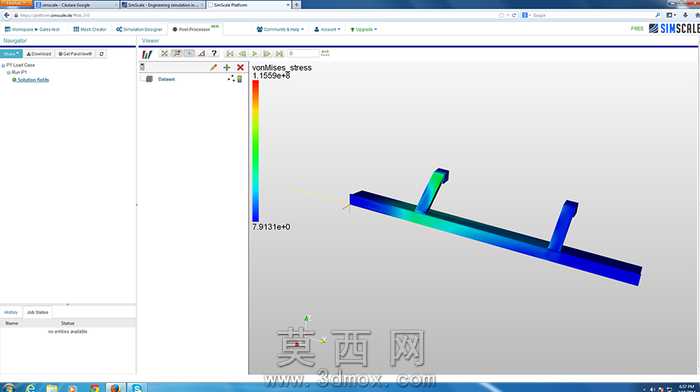

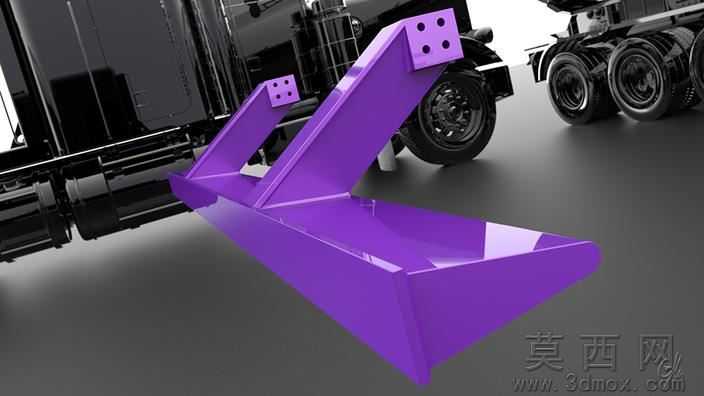

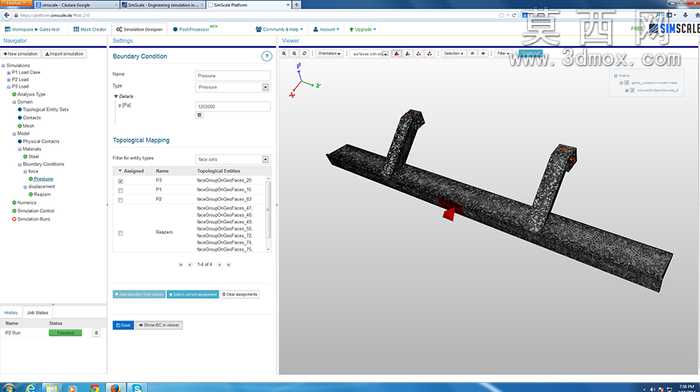

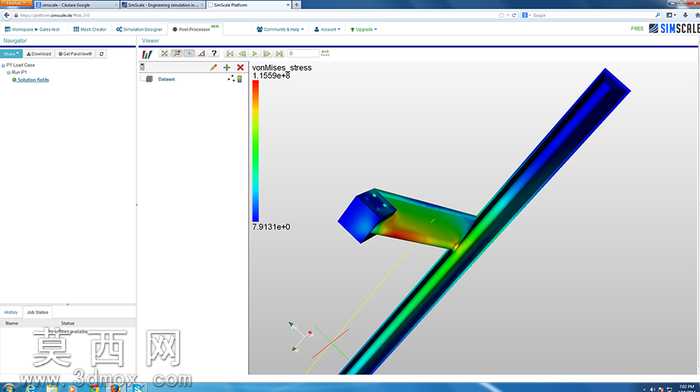

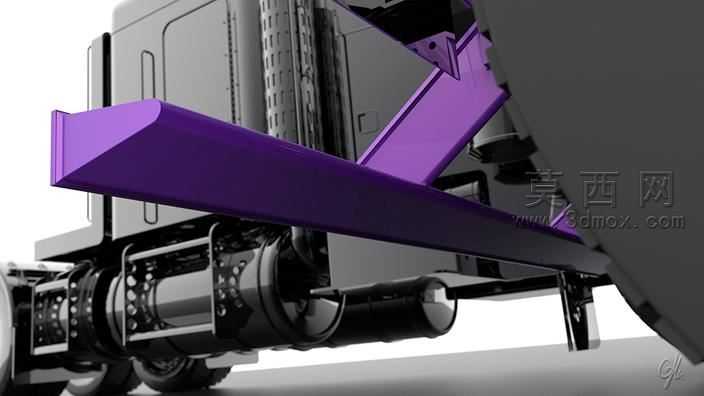

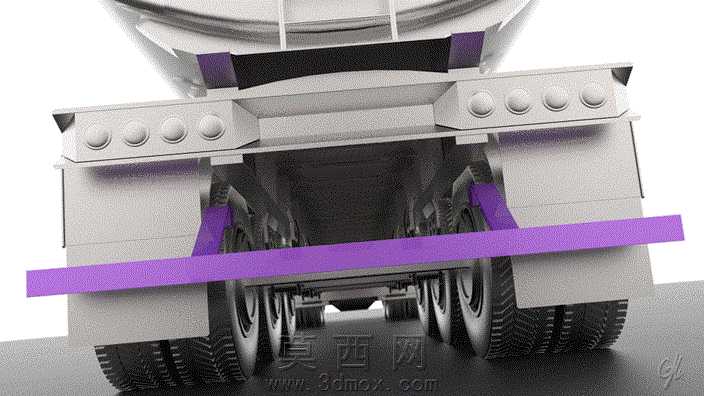

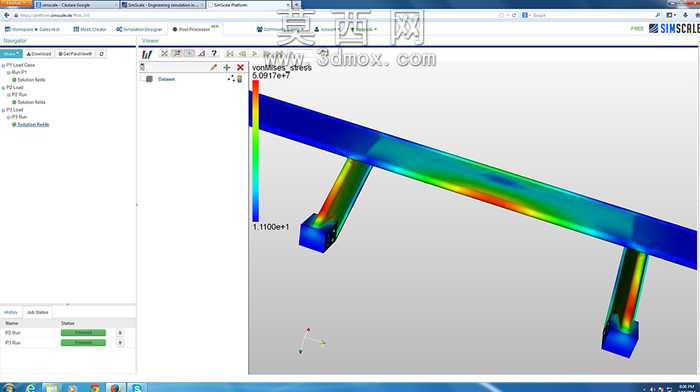

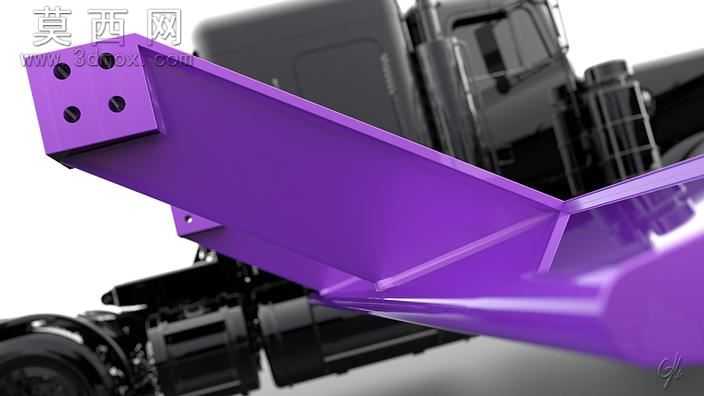

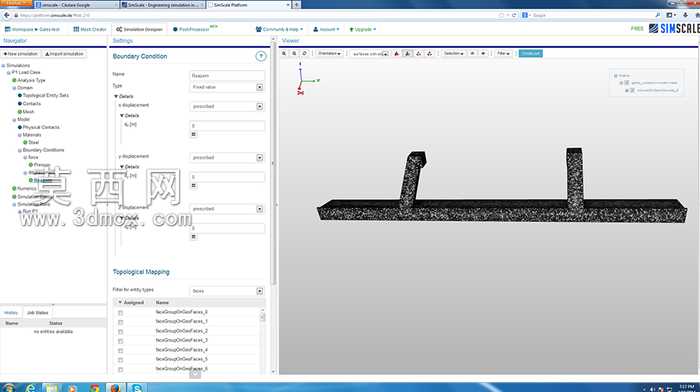

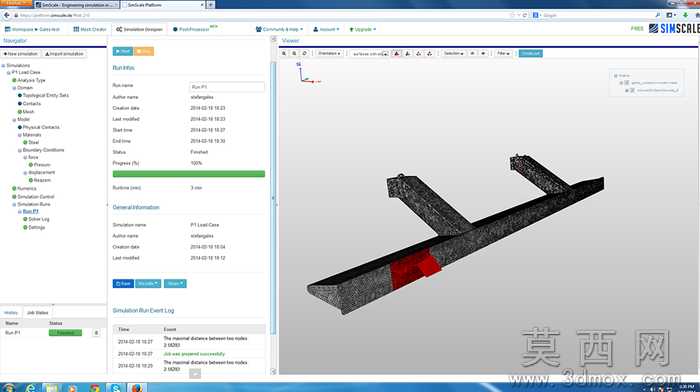

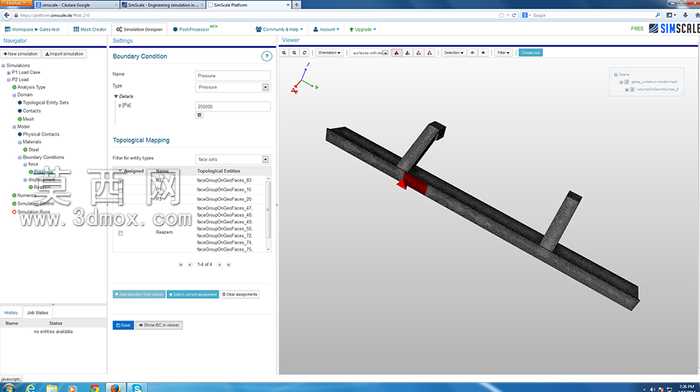

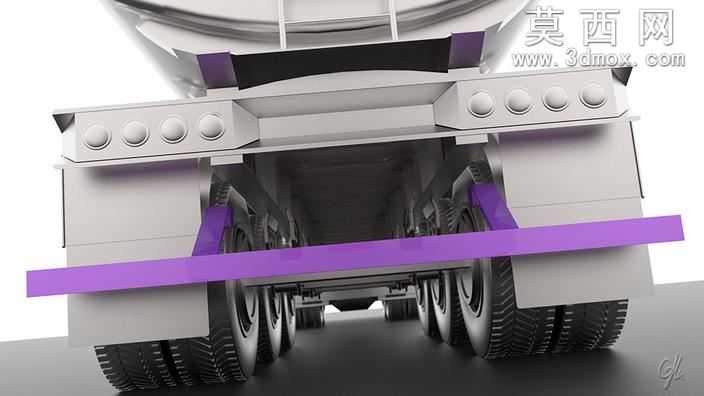

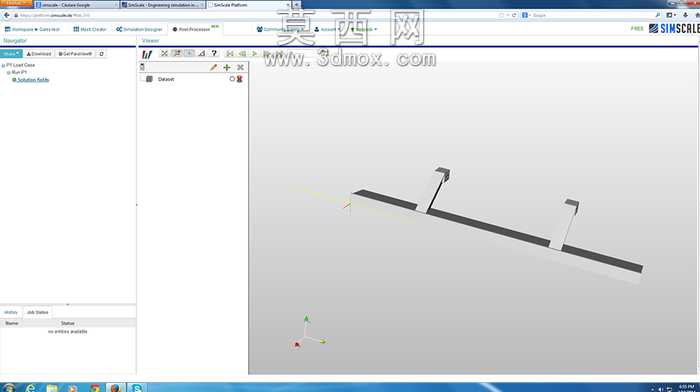

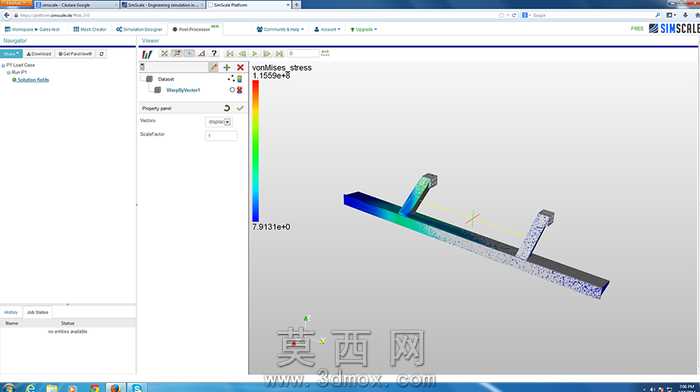

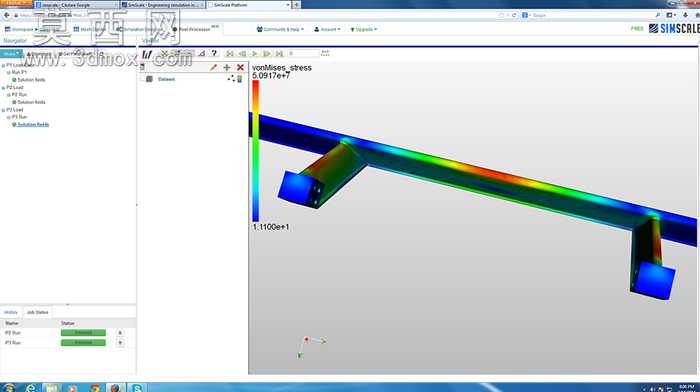

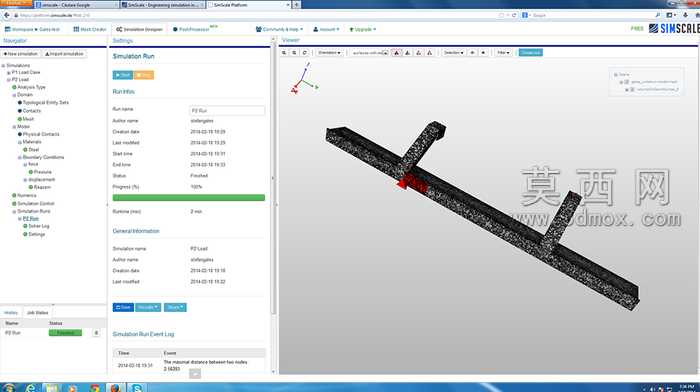

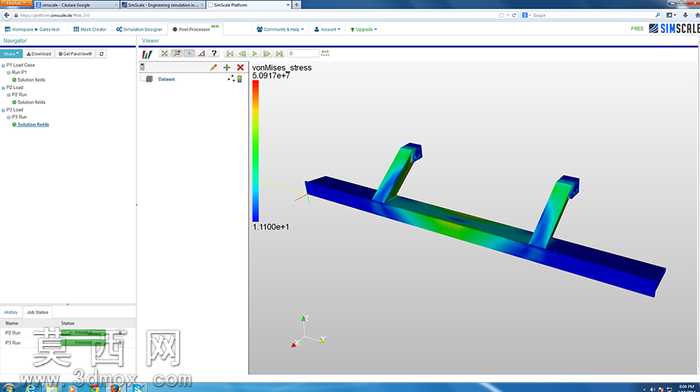

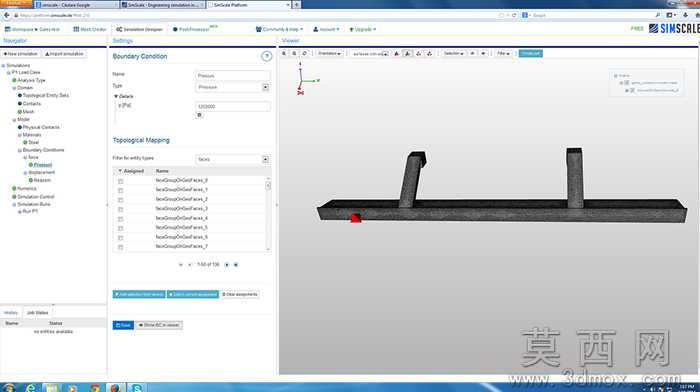

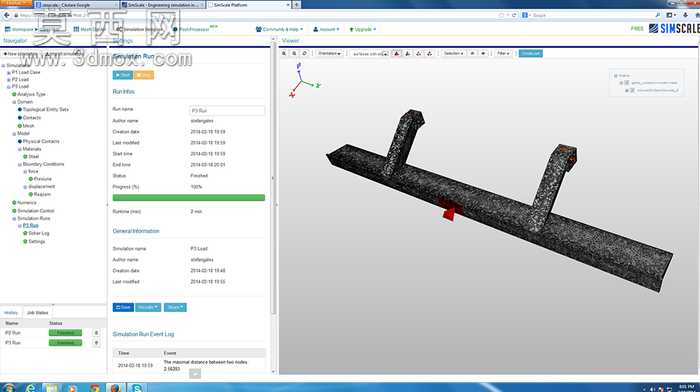

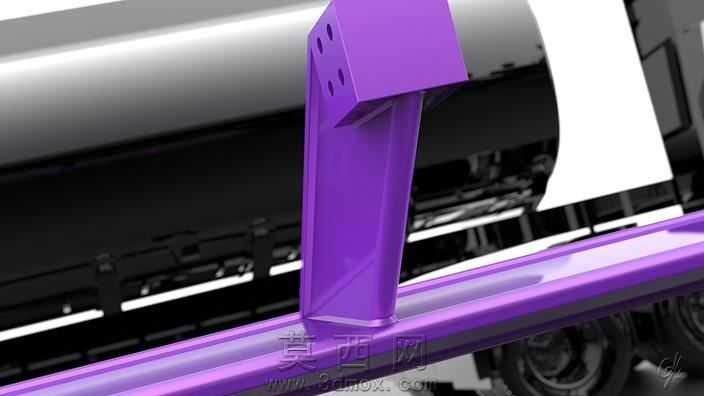

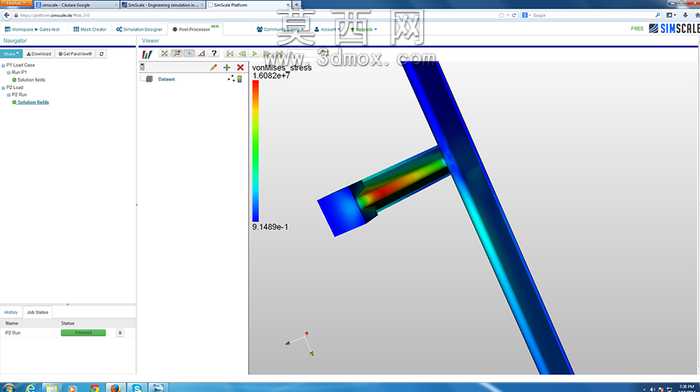

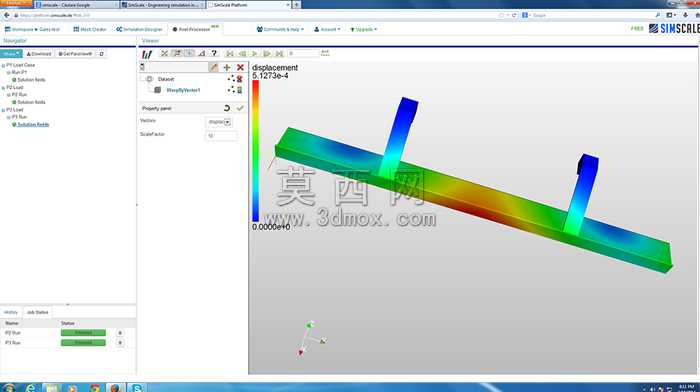

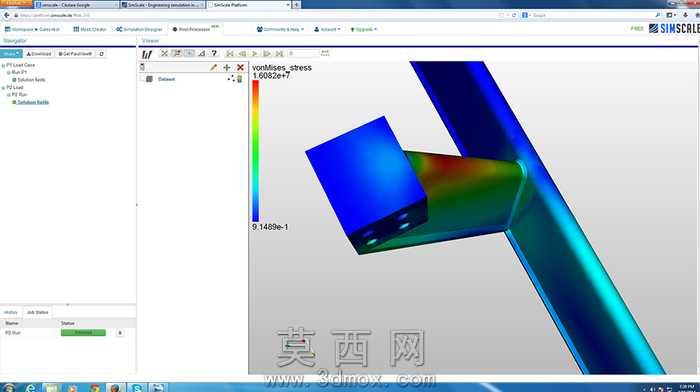

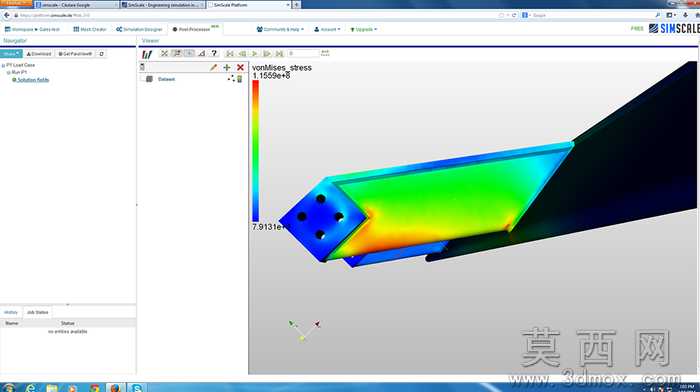

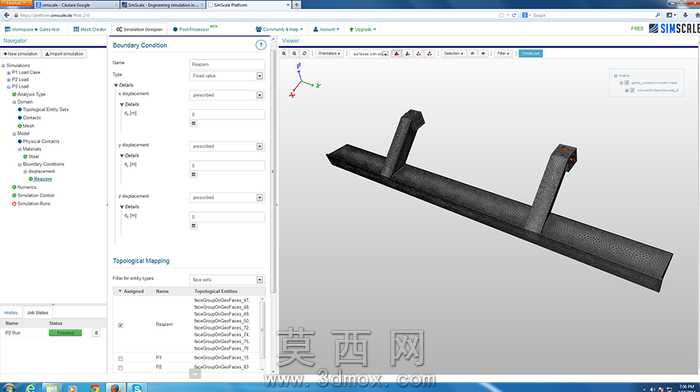

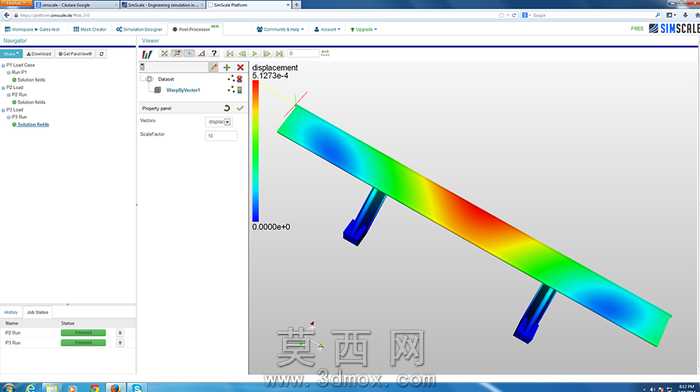

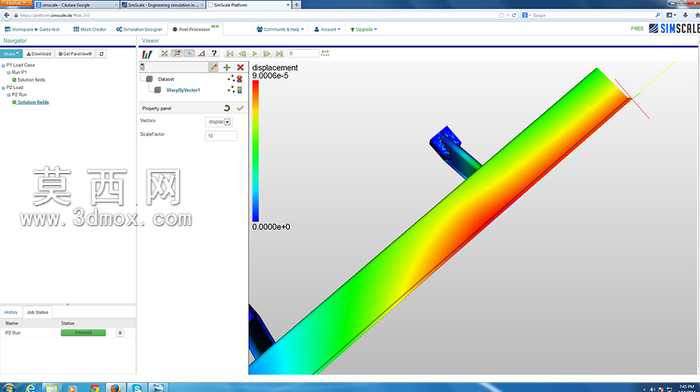

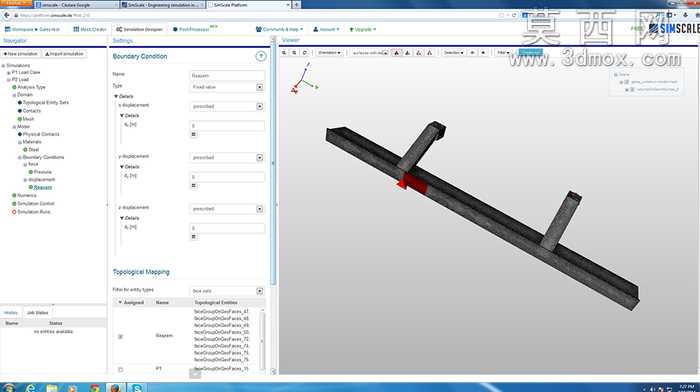

本作品为卡车欠载防护装置的三维设计成果，建模阶段围绕卡车后下部防护的法规要求与碰撞防护逻辑展开，首先完成卡车底盘后段安装位的基准匹配，精准对齐车架纵梁的安装孔位、底盘管线与周边部件的避让空间，确保防护结构安装后不干涉车辆原有转向、传动、悬挂部件的运动行程。建模过程中针对防护梁主体采用变截面斜置结构设计，区别于传统平直防护梁，斜向延伸的梁体能够在追尾碰撞发生时更早接触碰撞物体，引导碰撞力沿梁体向车架纵梁传导，避免小型车辆直接钻入卡车后下部。材质设定上，防护梁主体采用高强度钢材参数，表面赋予哑光紫金属烤漆材质，还原工业防护部件的质感，底盘关联部件分别赋予铸铁、哑光黑塑料、镀锌金属等对应材质，渲染阶段采用影棚级布光，突出防护梁的结构轮廓与安装位置关系，清晰展现梁体与车架、轮胎、传动轴等部件的空间位置。设计过程中规划了四种不同钢板厚度的方案版本，分别对应6毫米、5毫米、4毫米、3毫米的板材厚度，通过仿真验证不同厚度下结构的应力表现与变形量，对比不同方案的重量差异与防护性能平衡：6毫米厚度版本最大von Mises应力约1.16e8Pa，最大变形量约1.82e-3m，结构冗余度最高；5毫米厚度版本最大应力约1.16e8Pa，最大变形量约9.01e-6m，兼顾强度与轻量化；4毫米与3毫米版本进一步降低结构重量，适配不同载重等级车型的防护需求。结构细节上，防护梁与车架的连接部位设计了加强筋结构，分散连接点的集中应力，梁体边缘做圆角过渡处理，避免应力集中导致的结构断裂，整体安装位采用螺栓连接设计，方便后期维护更换。渲染输出的效果图完整展现了防护装置安装在卡车后下部的实际状态，清晰呈现梁体的倾斜角度、支撑结构的连接方式，以及与周边底盘部件的间隙关系，能够直观体现该防护装置的安装效果与防护逻辑，为卡车后下部安全防护结构的设计优化提供了可参考的三维模型基础。
