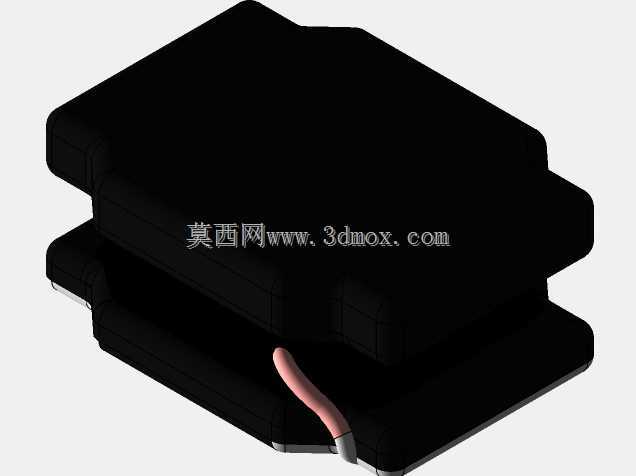

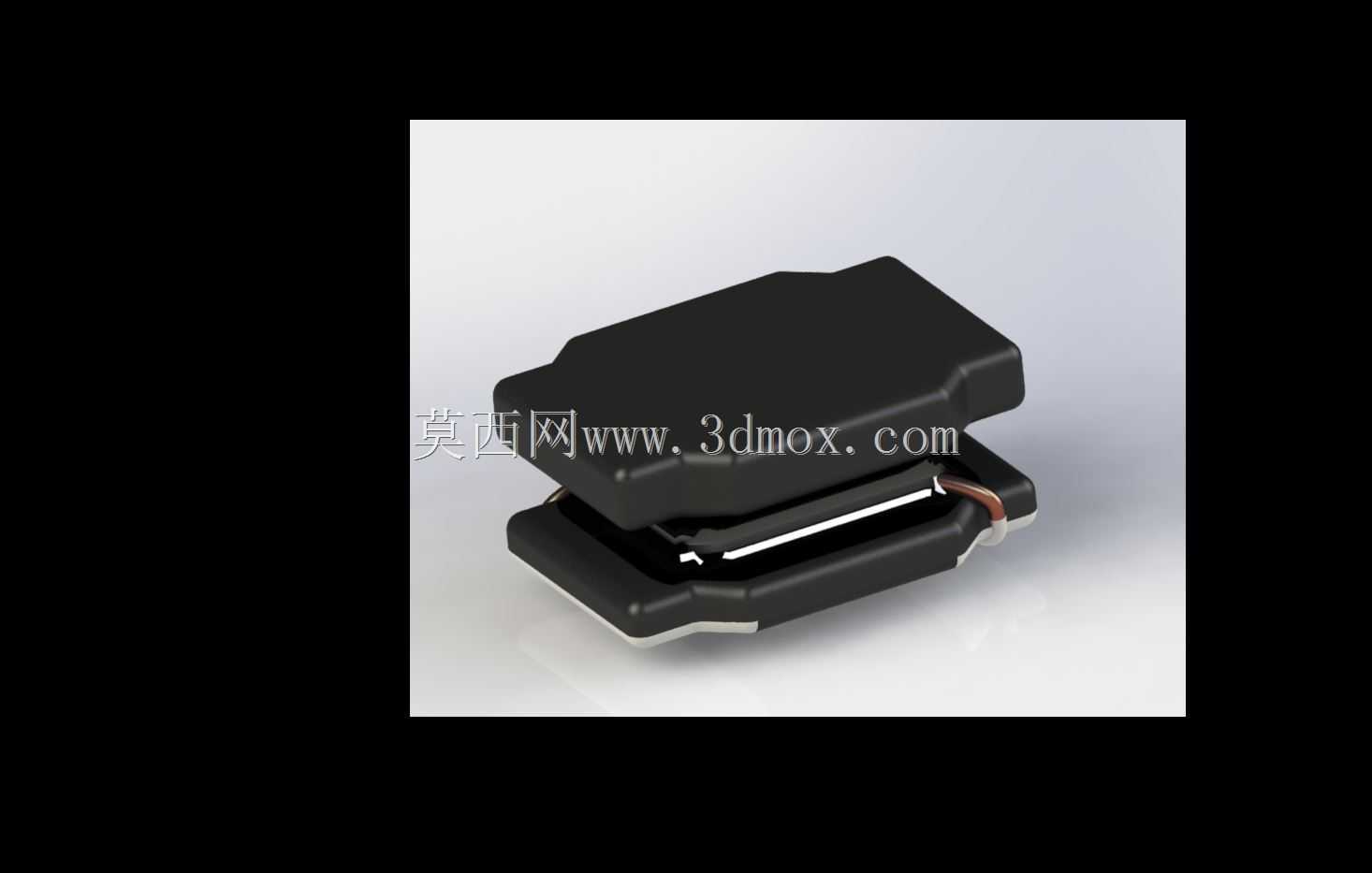

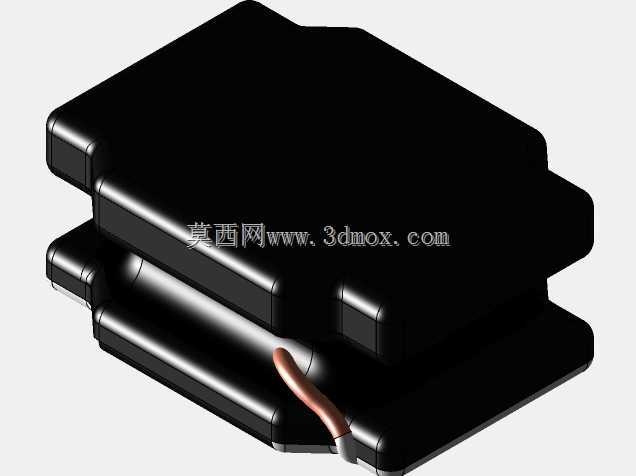

NR2520贴片功率电感三维结构设计

　　这款贴片电感的结构设计完全贴合高密度表面贴装生产线的装配要求，在消费类电子、工业控制板卡、车载电子模块的电源回路中，这类元件承担着储能、滤波、抑制纹波电流的核心作用，是DC-DC转换回路里不可或缺的被动器件。从实际选型应用的角度看，2.5×2.0×1.0mm的外形尺寸刚好适配0805封装的焊盘布局，设计时严格控制了本体的边缘倒角与引脚共面度，避免回流焊过程中出现立碑、偏移等焊接缺陷，引脚的弯折弧度也做了针对性优化，既保证焊接时的焊锡爬附空间，又不会在拾取过程中卡滞吸嘴。

　　设计初期就充分考虑了磁屏蔽结构的需求，采用闭合式磁路设计，能大幅降低漏磁对周边敏感器件的干扰，这一点在高密度布板的便携设备里尤为重要——很多时候板卡上的信号串扰问题，根源就在于电感漏磁耦合到了邻近的信号走线。磁芯材质的选型匹配了高频开关电源的工作频段，在1MHz以下的开关频率下能保持稳定的电感量与较低的直流电阻，兼顾了大电流通过时的温升控制与转换效率。

　　从结构细节上看，绕组的排布做了层间绝缘处理，绕组引出端与电极的连接位置做了应力释放设计，能承受板卡组装过程中的热冲击与机械振动，不会因为温度循环或者外力弯折出现绕组断线的问题。本体的封装外壳采用耐高温的工程材质，能满足无铅回流焊的峰值温度要求，不会在焊接过程中出现本体变形、封装开裂的情况。在安装边界的设计上，元件本体的底部与PCB表面预留了合理的间隙，既保证焊锡的流动空间，也能避免清洗过程中助焊剂残留堆积在元件底部，长期使用后出现绝缘性能下降的问题。

　　这类小尺寸功率电感的设计难点在于平衡饱和电流、直流电阻与封装尺寸三者的关系，这款结构在有限的封装空间内最大化了绕组的有效截面积，在保证额定电感量的前提下尽可能降低了直流导通电阻，减少大电流工作时的导通损耗，同时优化了磁芯的磁路饱和特性，在瞬时大电流通过时不会出现电感量骤降的情况，能给电源回路提供稳定的储能支撑，避免负载瞬态变化时出现电压跌落超标的问题。对于结构设计人员来说，在进行PCB布局时可以直接套用该模型的安装孔位与禁布区要求，不需要反复核对元件的实际外形公差，能有效缩短板卡设计的迭代周期，避免因为元件模型尺寸偏差导致的组装干涉问题。
