环形阵列式扭矩传感结构设计

项目分类:传感器 发布时间:2022-02-14 ID:549422
  • 环形阵列式扭矩传感结构设计

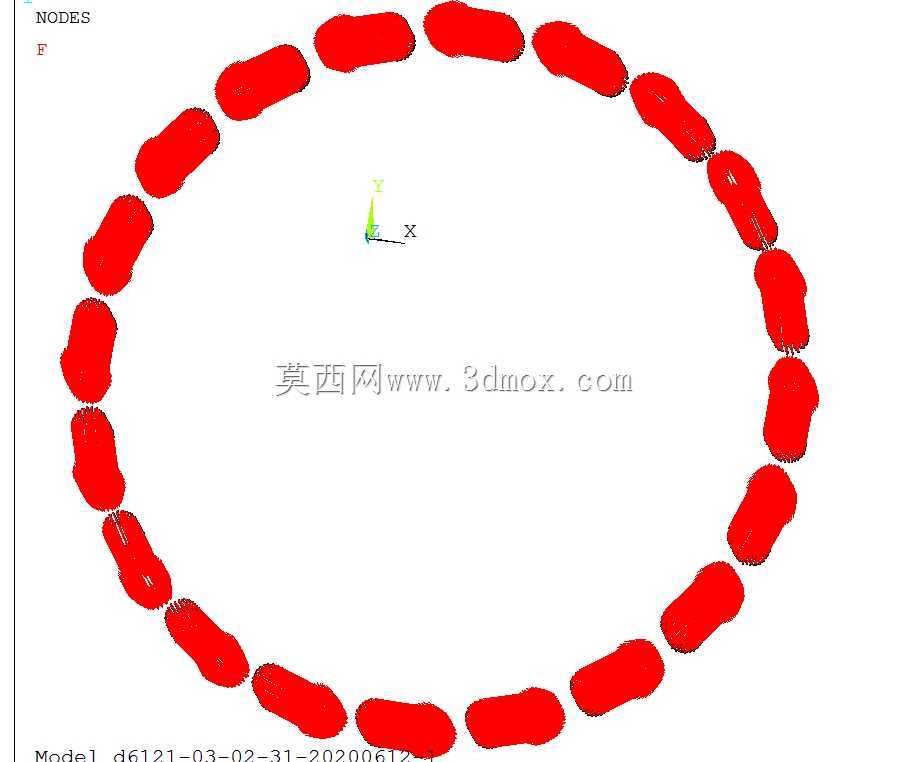

  在工业传动系统的扭矩监测场景中,这类环形排布的传感结构常被集成在传动轴系的连接节点处,无需额外占用轴向安装空间,就能完成旋转工况下的扭矩信号采集。不同于传统贴片式扭矩传感器需要在轴面打磨粘贴应变片的繁琐操作,这种环形阵列的结构设计,将敏感检测单元沿圆周均匀排布,能够抵消轴系运转过程中偏心、径向窜动带来的检测误差,在高速旋转的传动链路里,哪怕轴件存在微小的动平衡偏差,圆周方向对称布置的检测单元也能通过信号互补,输出稳定的扭矩数值。从设计思路来看,整个环形基体的内径尺寸需要匹配待测轴径的安装公差,通常采用过渡配合的公差带设计,既保证安装时不会出现松旷打滑,也避免过盈量过大压损内部的敏感元件。

  外圈的每个独立检测单元都做了圆弧过渡的外形处理,一方面是减少高速旋转时的空气阻力,降低风阻带来的额外功耗与振动噪声,另一方面也能避免尖锐棱角在长期运转中产生应力集中,延长元件的疲劳寿命。实际应用中,这类结构常被用在风电齿轮箱的输出轴扭矩监测、新能源汽车电驱系统的动力输出检测、工业机器人关节轴的负载反馈环节,不同场景下只需要调整环形基体的内外径尺寸,以及阵列单元的数量,就能适配不同量程的扭矩检测需求。比如在大扭矩的重型传动设备上,会适当增加阵列单元的数量,提升信号采集的分辨率,同时加厚环形基体的壁厚,保证结构能承受大扭矩传递带来的剪切应力;而在精密仪器的小扭矩检测场景中,则会缩小单个检测单元的体积,减薄基体厚度,

  提升结构对微小扭矩变化的敏感度。安装时整个结构直接套设在待测轴段上,通过端面的定位销或者键槽完成周向固定,不需要改动原有传动系统的整体布局,对于旧设备的扭矩监测改造场景十分友好,不需要大规模拆解原有轴系,就能快速完成传感组件的加装。每个检测单元的信号走线都沿环形基体的内部线槽汇聚到侧边的信号输出端,避免旋转过程中线缆缠绕拉扯,线槽的转角处都做了圆角处理,防止长期震动磨损线缆绝缘层,提升长期运行的可靠性。
