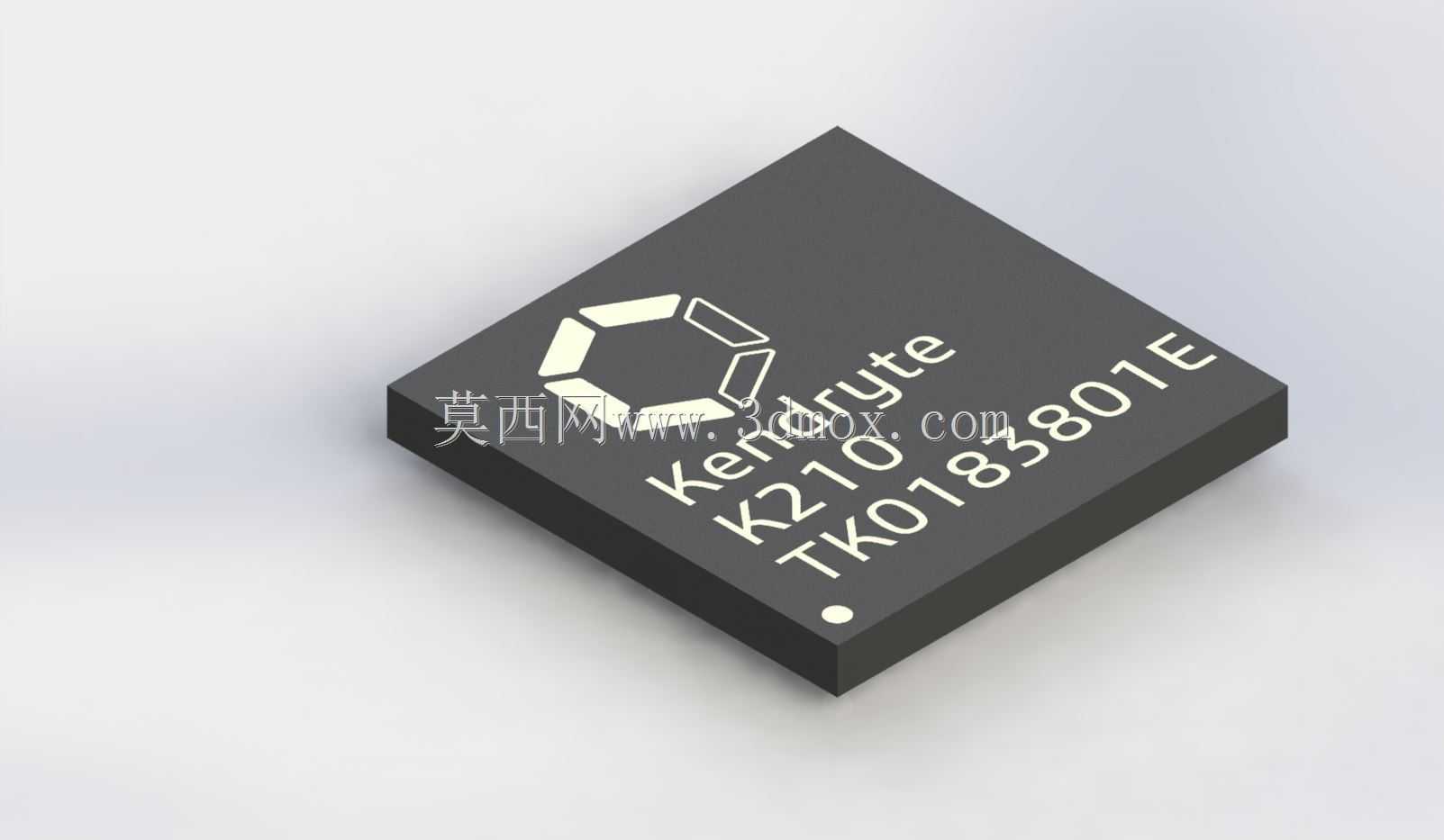

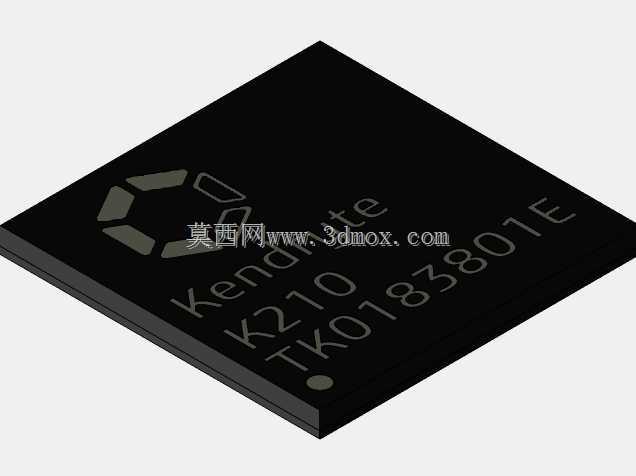

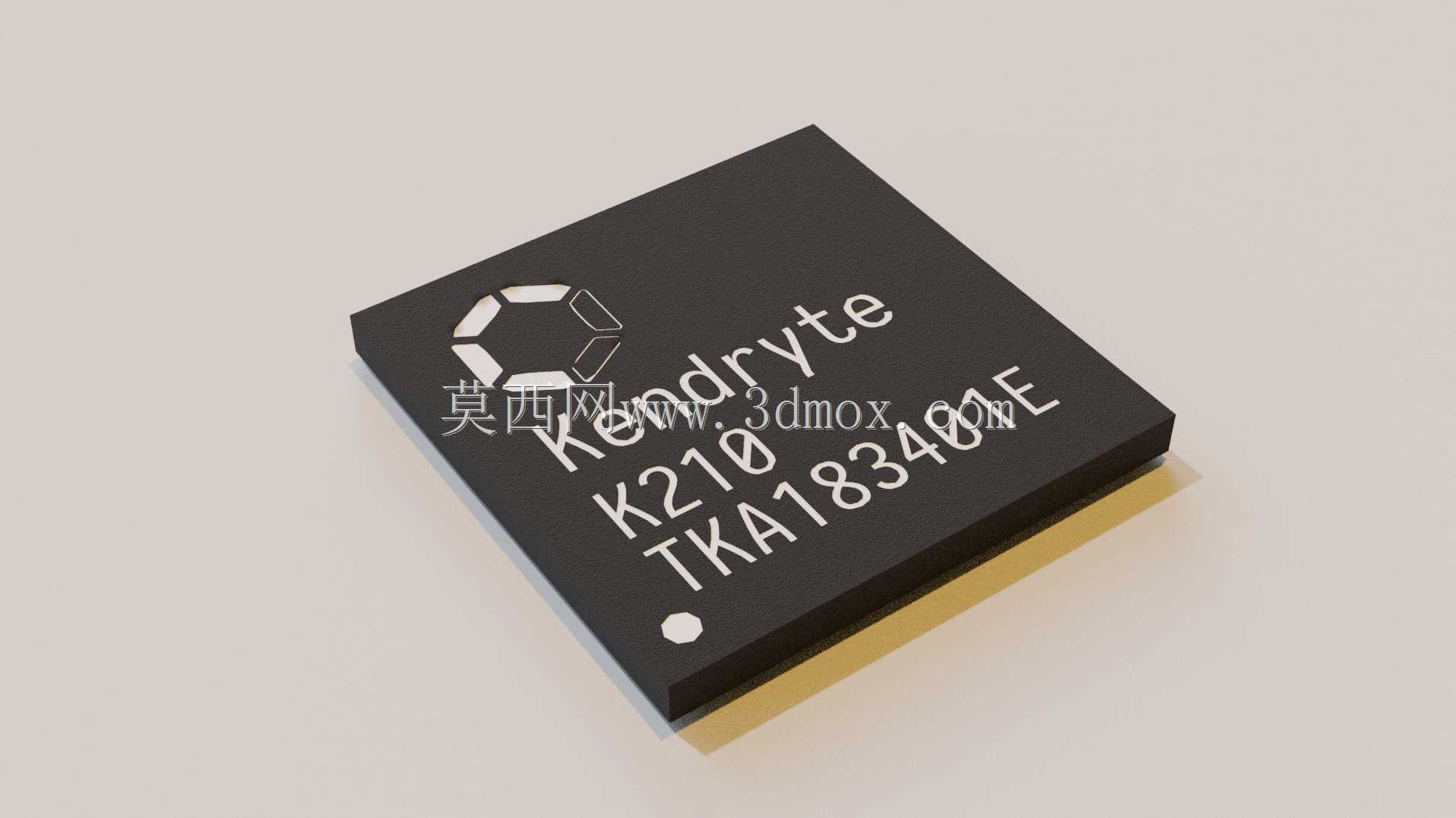

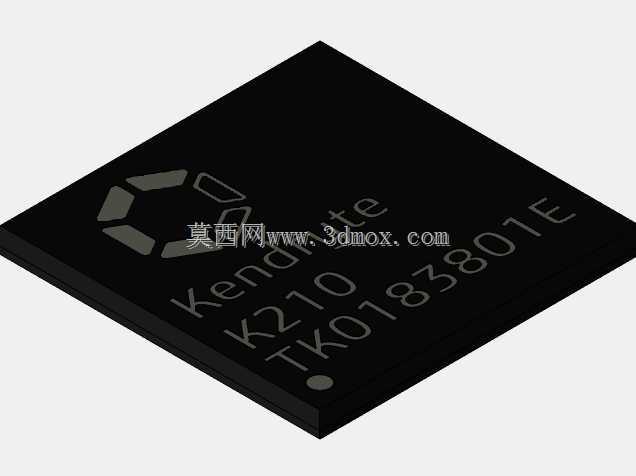

BGA144封装K210AI芯片三维结构

　　在嵌入式智能硬件的结构设计工作中，BGA封装芯片的三维建模是PCB布局、整机结构干涉校验环节的核心基础，这款BGA144封装的K210 AI芯片模型，完全还原了量产芯片的真实外形与安装边界，能直接导入各类结构设计场景完成适配校验。从实际工程应用来看，这款芯片目前大量落地在智能家居的本地语音识别节点、智能园区的人脸门禁终端、智能能耗采集终端、农业场景的智能图像采集设备中，作为端侧AI运算核心，它不需要依赖云端算力就能完成本地的视觉、听觉多模态识别任务，在结构设计阶段如果没有精准的芯片三维模型，很容易出现PCB焊盘对位偏差、外壳散热空间预留不足、周边元器件干涉等问题，直接打样会带来极高的试错成本。

　　这款模型的设计思路完全围绕工程落地需求展开，没有做多余的艺术化修饰，首先严格还原了BGA144封装的真实外形尺寸，8mm×8mm×0.95mm的本体尺寸完全匹配 datasheet 标称值，底部144个焊球的排布间距、球径、高度都按照量产封装参数做了1:1还原，能直接用于PCB封装的匹配校验，也能在整机热仿真环节作为热源模型输入参数。芯片本体表面的丝印标识、定位点都做了精准还原，结构工程师在做整机装配校验的时候，可以通过表面标识快速确认芯片安装方向，避免出现装配反向的低级错误。在实际选型适配过程中，这款芯片的安装边界需要注意几个核心点：首先是底部焊球的高度为0.25mm，PCB Layout时需要预留对应的焊盘尺寸与阻焊层开窗，

　　芯片周边3mm范围内不能布置高度超过1mm的元器件，避免焊接时出现连锡或者干涉；其次是芯片顶部需要预留至少0.5mm的散热间隙，如果是封闭外壳场景，需要在对应位置预留散热孔或者导热垫接触空间，保证满负载AI运算时的热量能及时散出；另外芯片的边角定位标记位置精准，在做SMT贴片工装设计的时候，可以直接调用这个模型完成吸嘴定位、视觉对位标记的校验，不需要额外测量实物尺寸。不同于很多简化的芯片模型只做了方块外形，这款模型把BGA封装的底部焊球阵列、本体边缘的注塑倒角、表面丝印的凹凸质感都做了还原，在做产品渲染、装配爆炸图制作的时候也能直接使用，不需要二次修改。对于做智能硬件开发的结构工程师来说，这类精准的元器件三维模型能大幅减少前期测量、

　　建模的时间，把更多精力放在整机结构的优化上，不管是做手板打样前的干涉检查，还是做量产阶段的工装设计，都能提供可靠的尺寸参考，避免因为元器件模型尺寸偏差导致的整版报废问题。在实际的智能能耗监测终端设计中，这款芯片作为核心识别单元，需要搭配摄像头、麦克风阵列完成数据采集，精准的芯片模型能帮助工程师在有限的板卡空间内合理排布周边元器件，在保证信号完整性的前提下缩小整机体积，让最终产品能适配更多安装场景。
