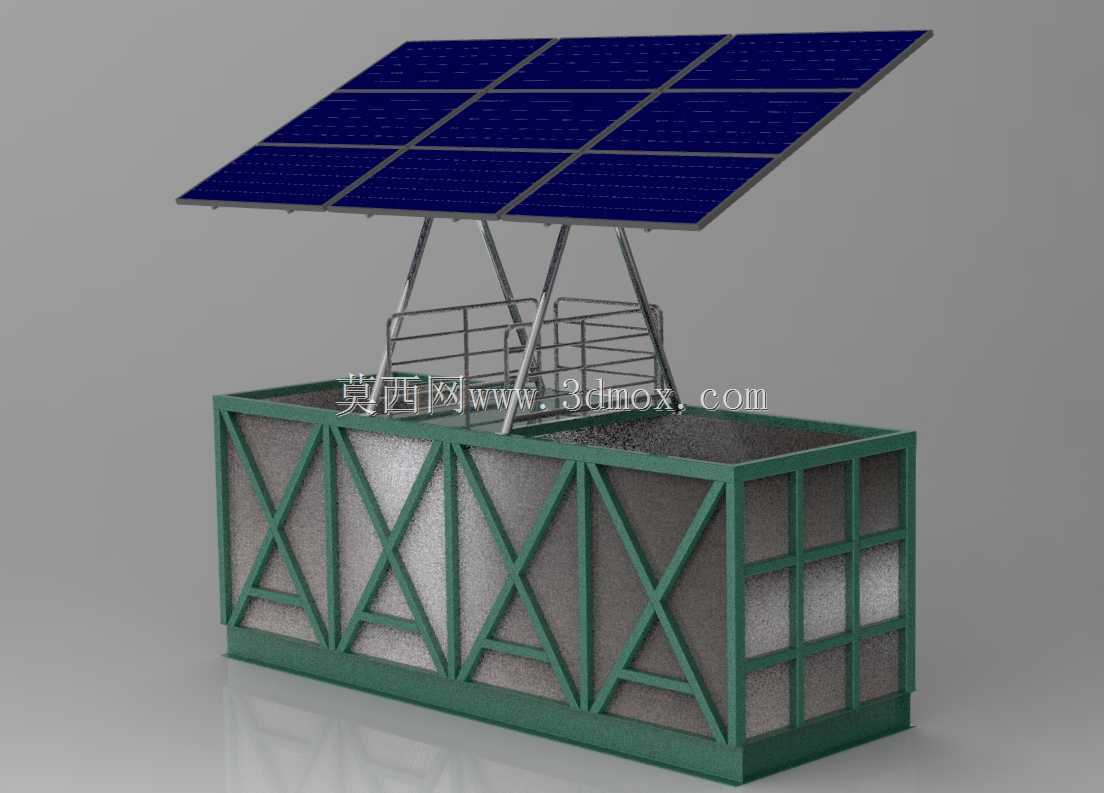

24立方太阳能配套养殖储水箱体结构

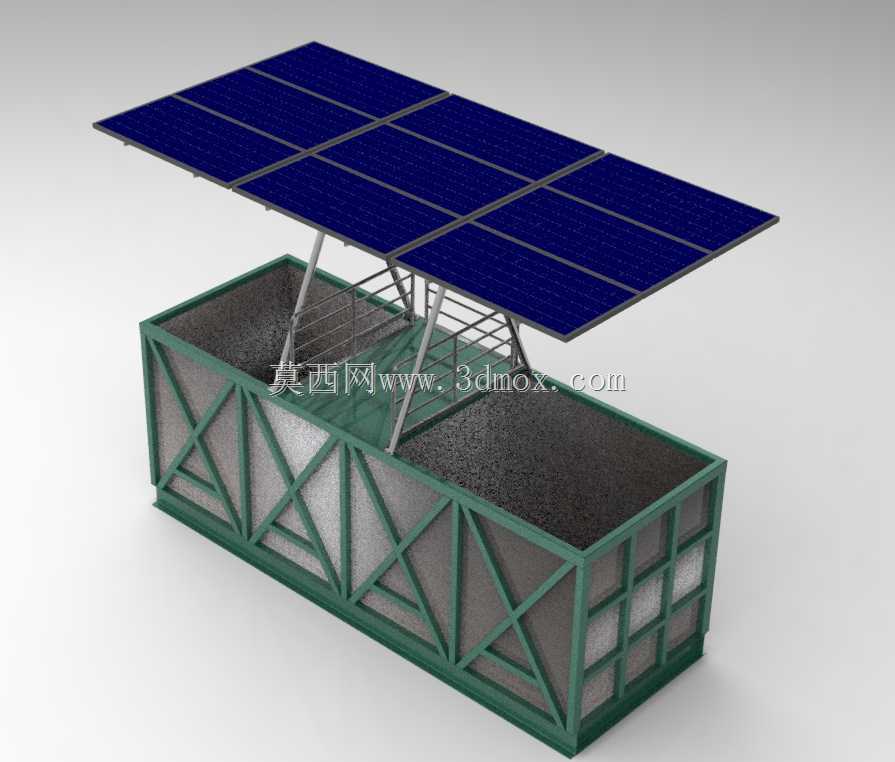

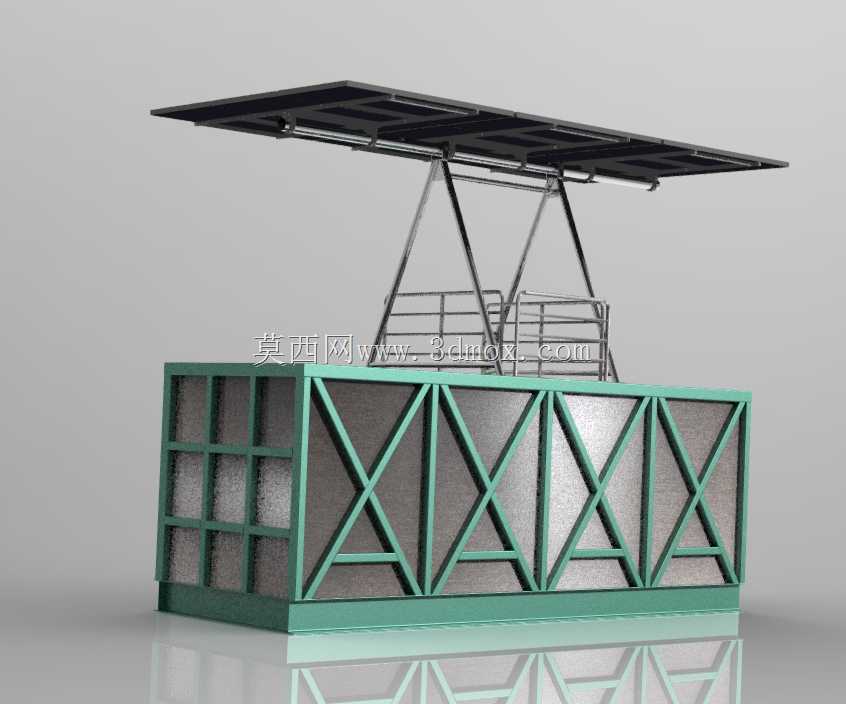

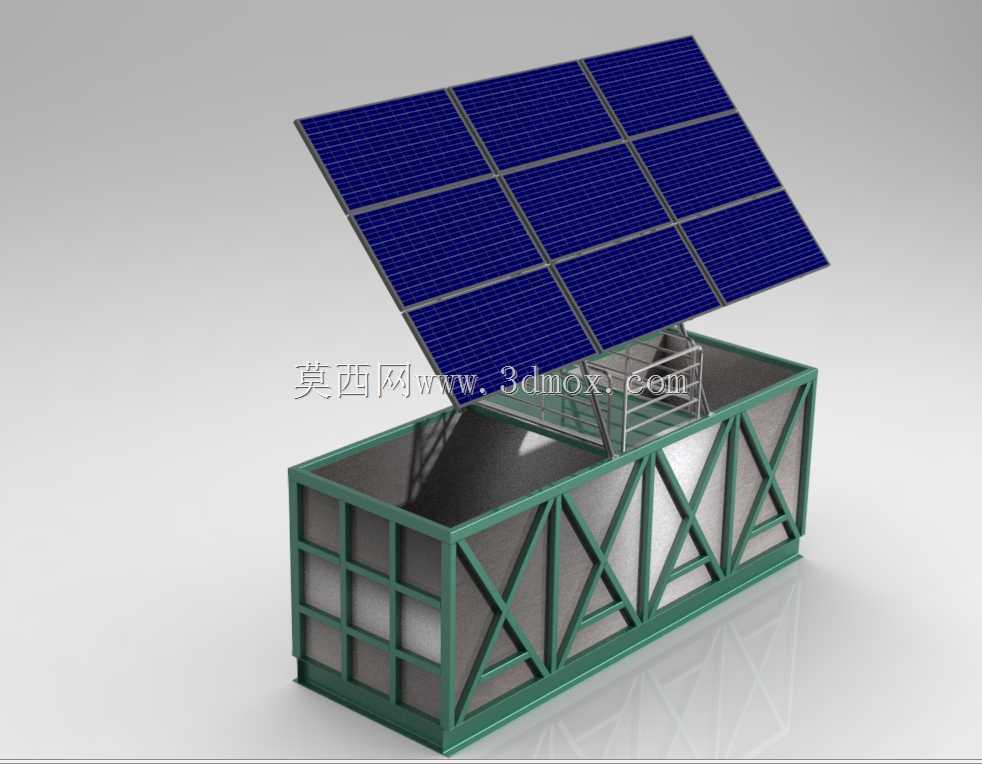

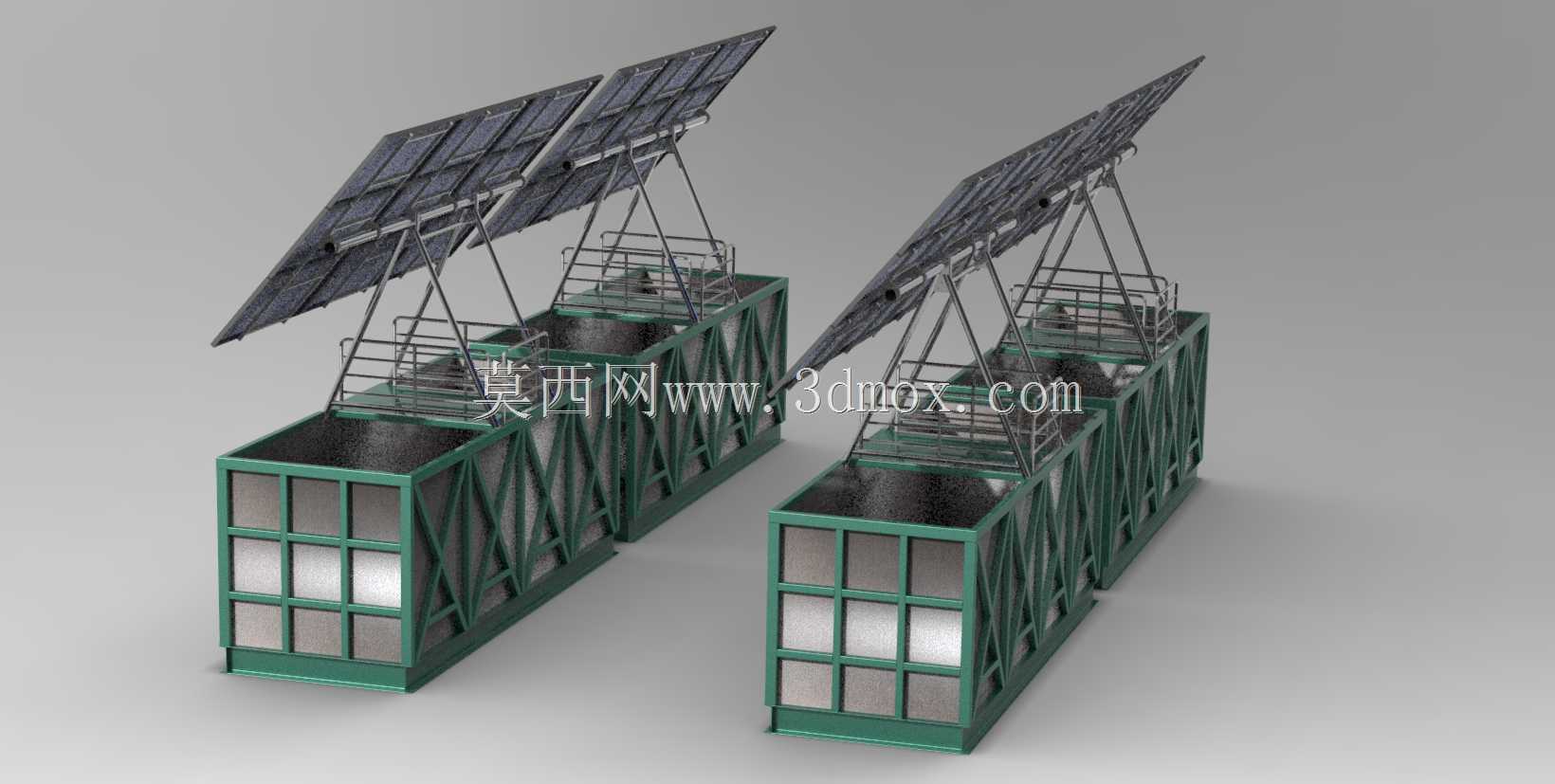

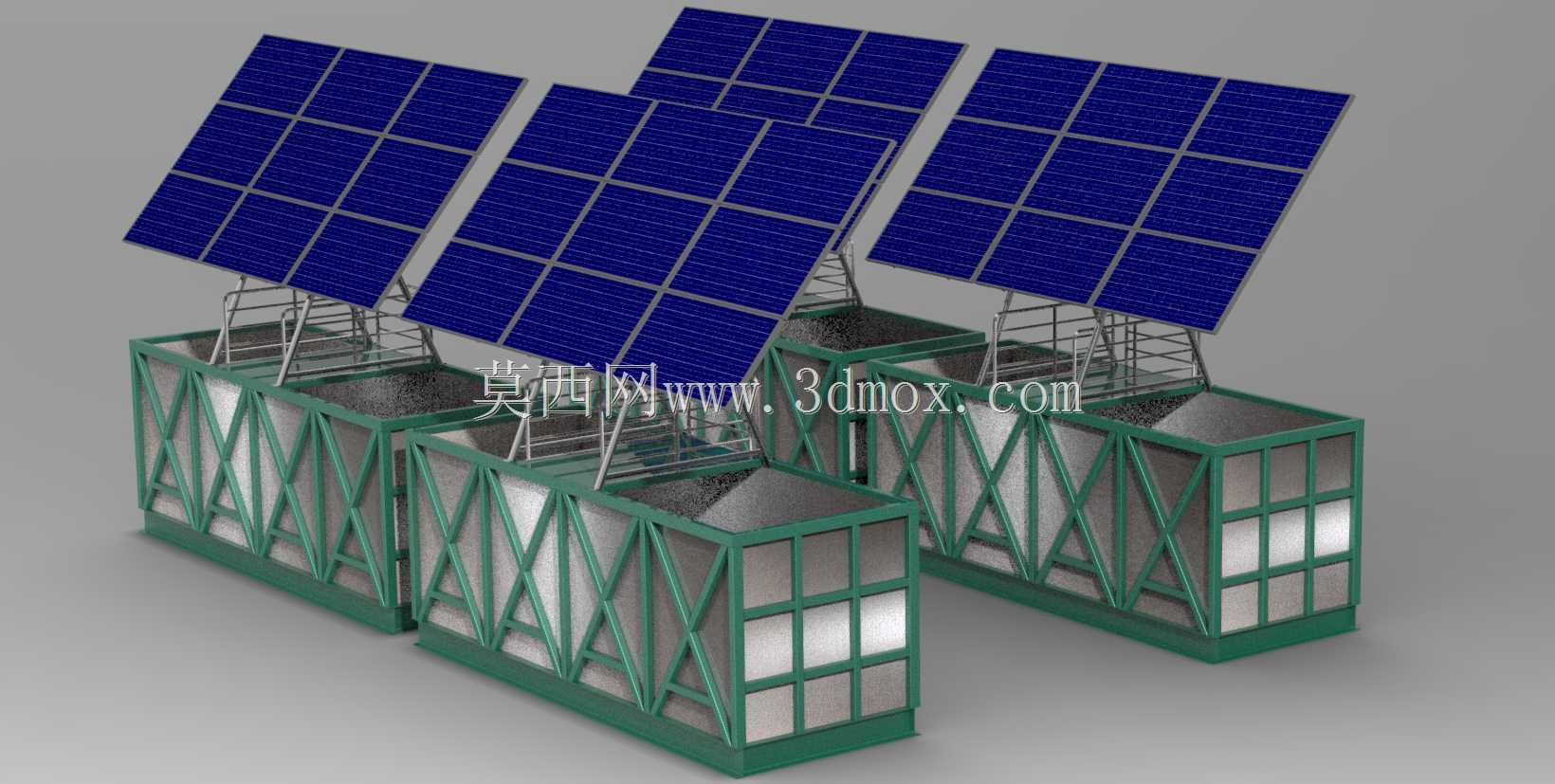

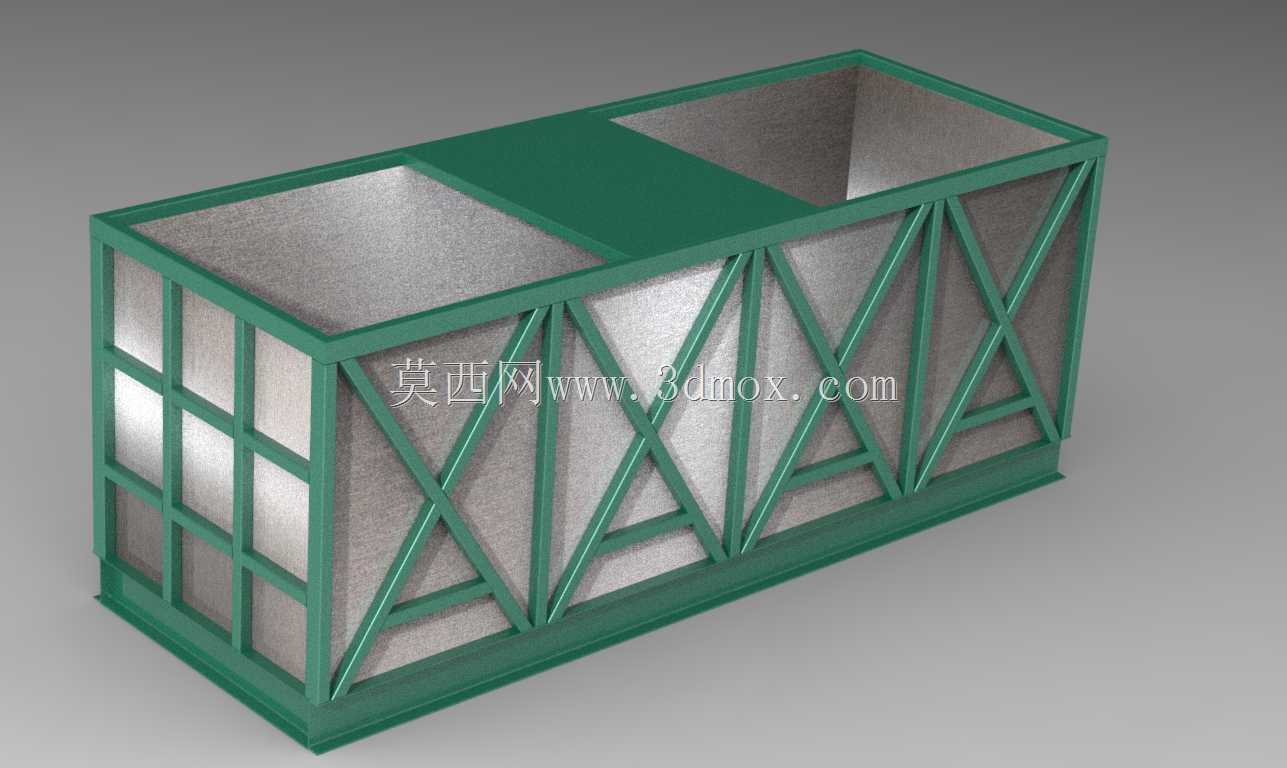

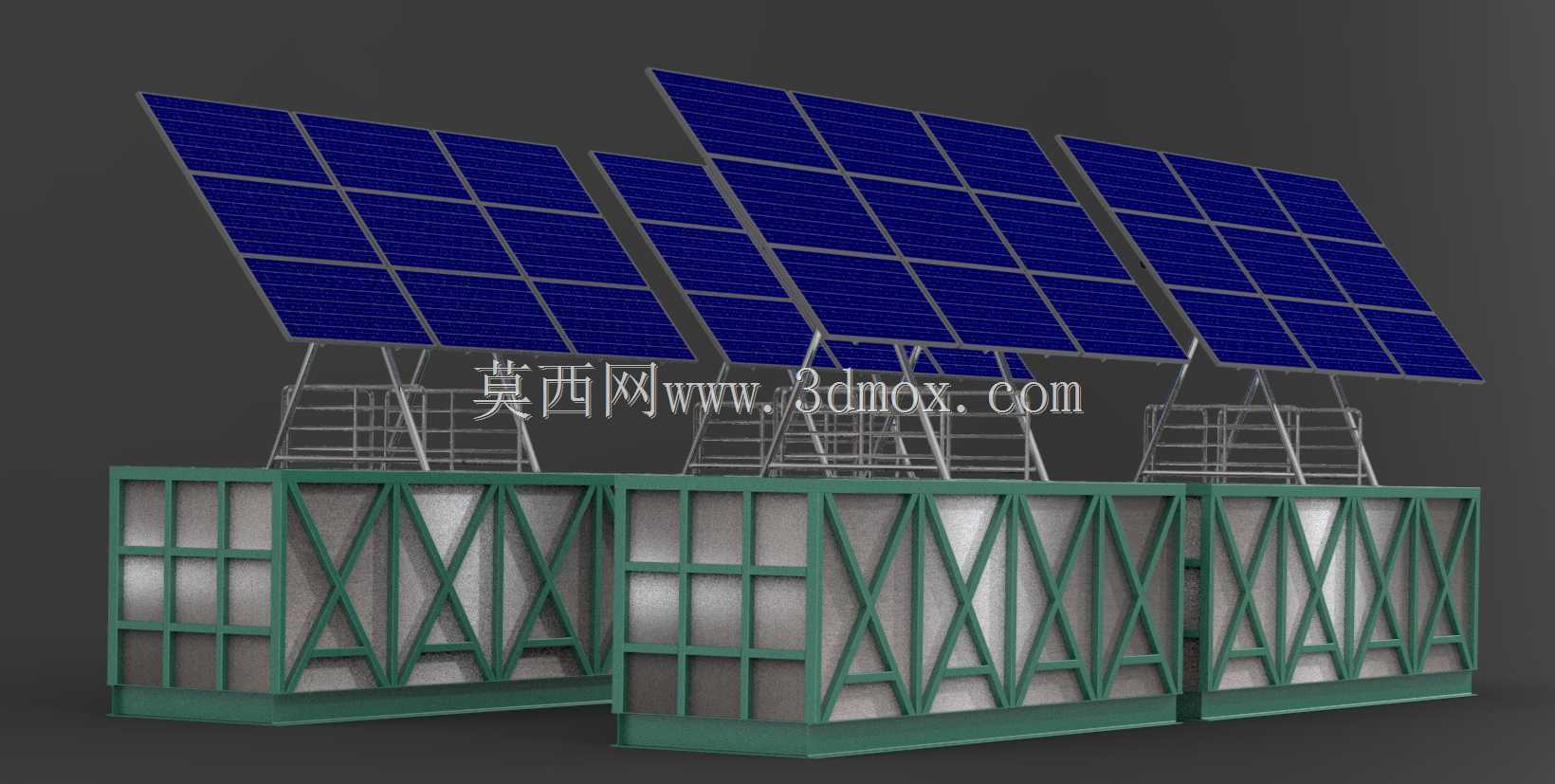

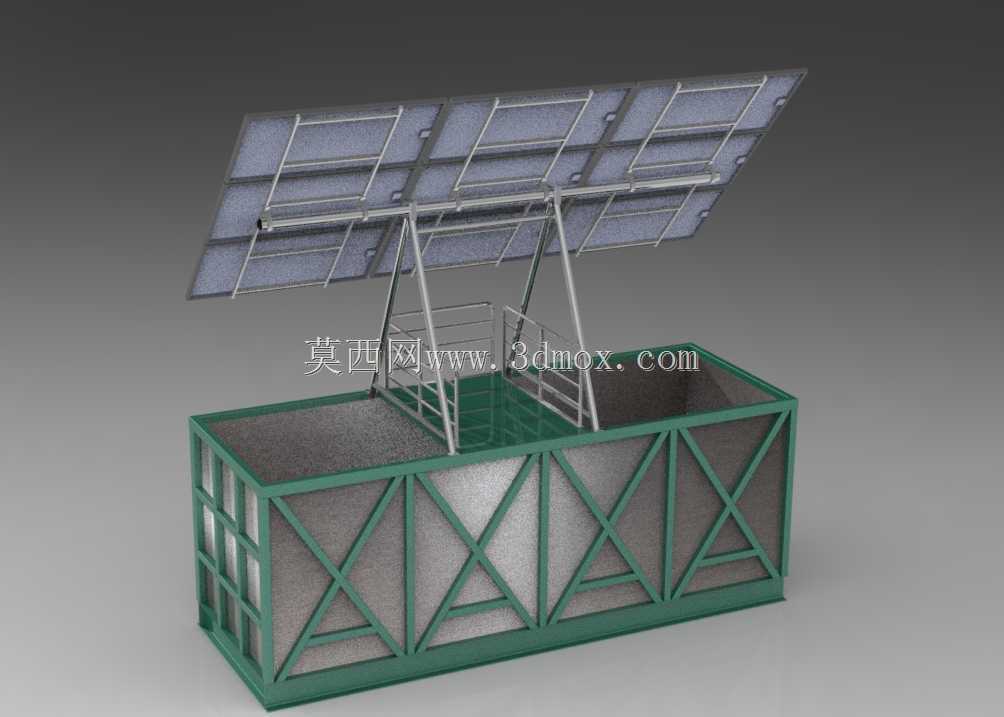

　　该结构为水产养殖场景配套的太阳能集成储水装置，核心服务于户外鱼塘养殖的水体存储与温控调节需求，可搭配太阳能供热模块实现养殖水体的恒温调控，适配露天渔场、工厂化循环水养殖等多种户外作业场景，无需依赖固定市电管网即可完成基础水体储放与温度维持作业。整体采用分舱式双格箱体设计，单舱可独立完成进水、排水作业，便于分区开展不同品类水产养殖或实现净水、储水功能分离，中间预留的封闭安装区可直接集成太阳能换热模块、管路控制组件，无需额外搭建外部设备支架，减少现场安装的焊接与配装工作量。外部承载框架采用型钢桁架结构，侧面交叉斜撑的排布经过受力校核，可抵消满水状态下箱体侧壁的静水压力，避免长期使用出现侧壁鼓胀变形问题，

　　框架与内部储水舱体采用螺栓连接结构，便于运输过程分体拆装，抵达现场后可快速拼接成型，降低大件运输的成本与难度。框架下部预留的统一安装基座，可直接固定在混凝土硬化基础或架空钢结构平台上，基座上预设的地脚螺栓孔位适配常规养殖场地的安装间距，无需现场二次打孔加工。内部储水舱壁采用密封焊接工艺，边角处做圆弧过渡处理，减少养殖水体残留的死角，便于日常排污与清洁作业，舱壁与外部桁架之间预留有20mm的空气隔热层，可减少外部环境温度变化对舱内水体温度的影响，搭配太阳能模块的温控作用可降低水温波动幅度，减少水产养殖的应激反应。整体外形为规整长方体结构，总容积24立方米，外部轮廓尺寸适配标准货运车辆的运输边界，

　　安装时仅需保证基础平面水平度误差不超过千分之三即可满足使用要求，侧面预留的管路接口可直接对接养殖塘的进排水系统、循环过滤系统，接口位置统一设置在箱体端部的操作侧，便于日常阀门操作与管路维护。顶部除太阳能模块安装区外，其余区域设置有可开启的检修口，便于人员进入舱内开展清洁、检修作业，检修口周边设置有挡水边，防止雨天雨水倒灌进入舱内污染养殖水体。
