压缩式环卫垃圾清运作业车结构设计

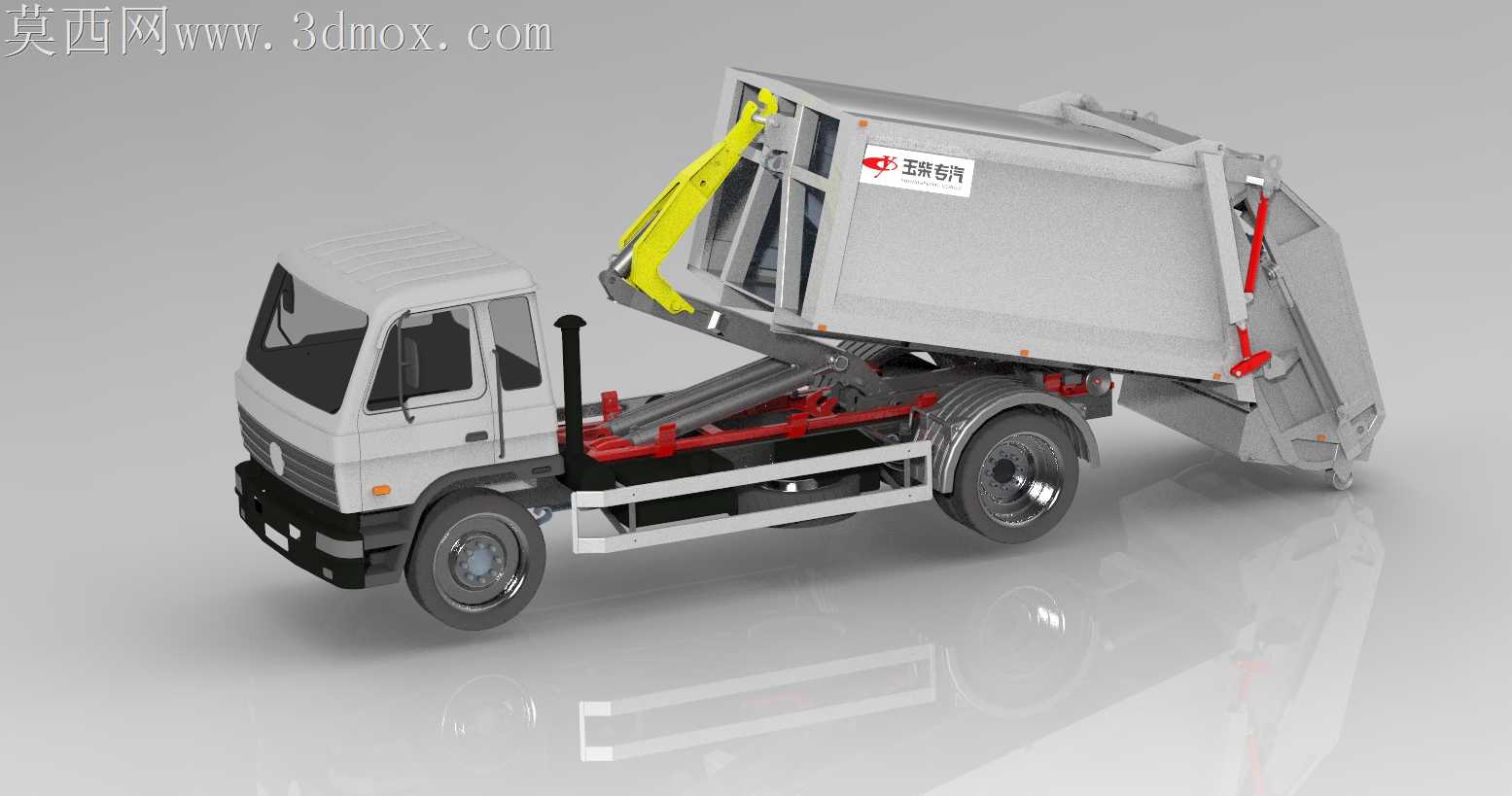

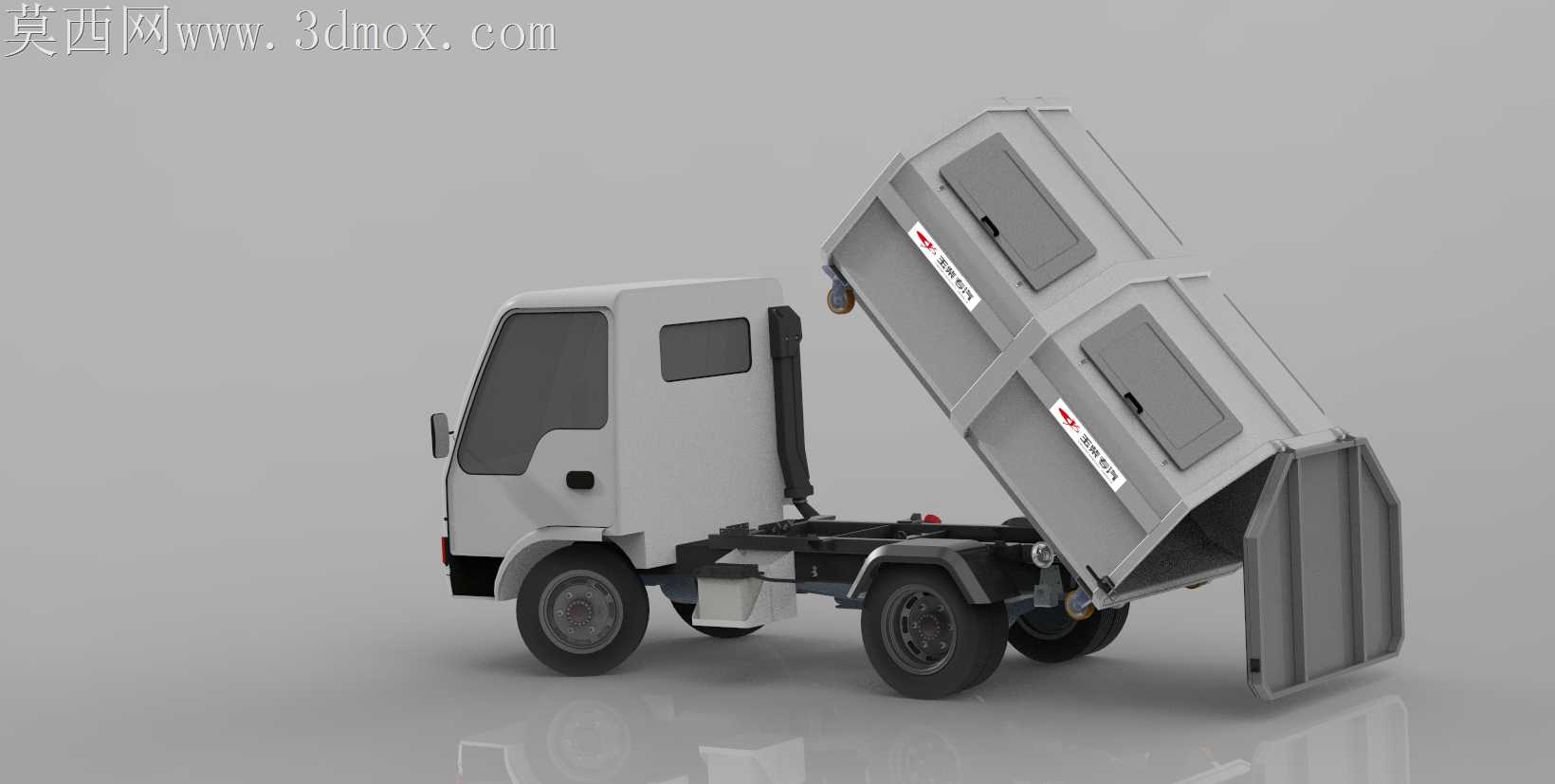

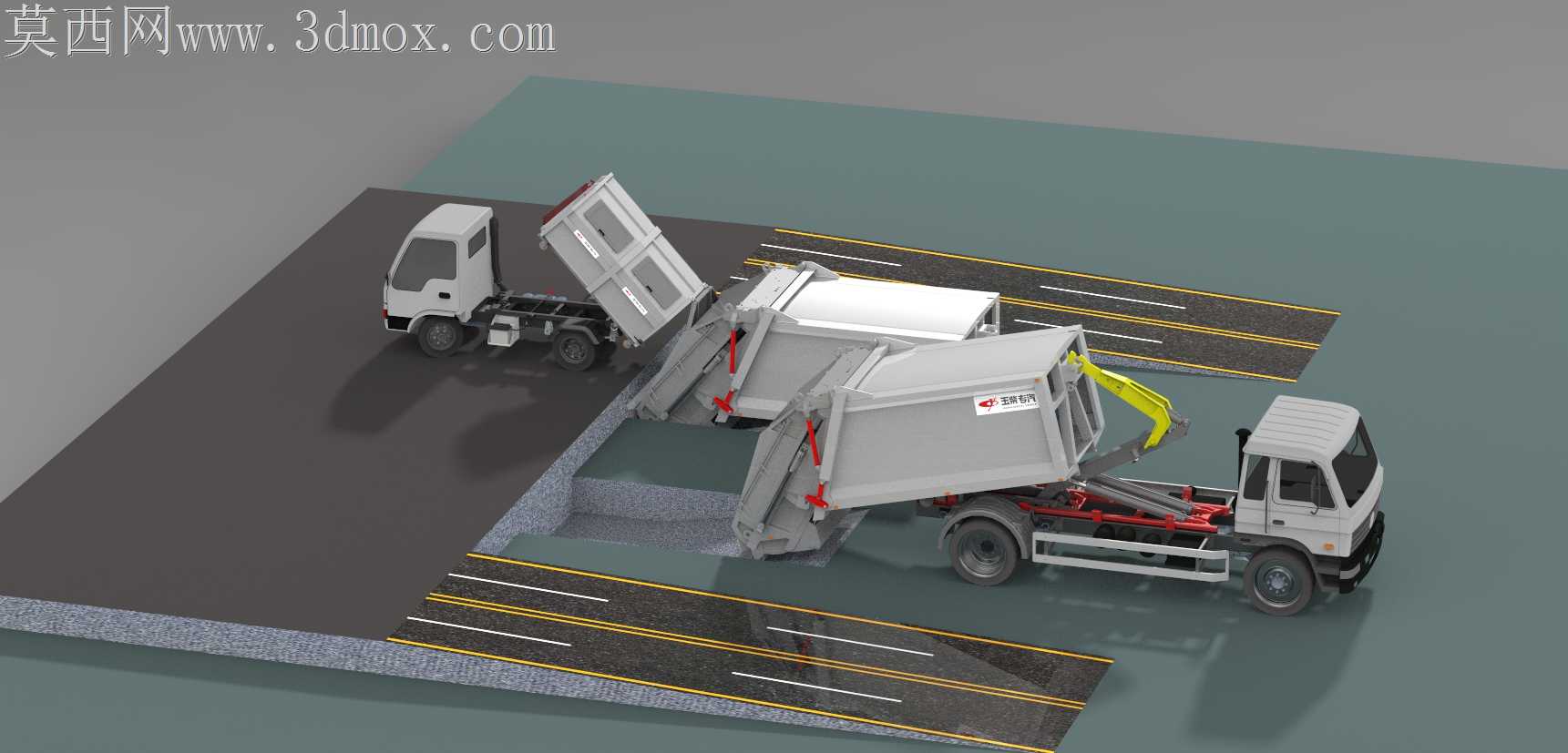

城区窄路作业的环卫垃圾车，常年要面对巷道路面坑洼、垃圾桶规格不统一、装载时垃圾渗滤液滴漏的实际工况，这套三维结构在装配逻辑上做了大量贴合一线使用的细节调整。填装器与箱体的铰接位置没有沿用常见的上沿同轴铰接方案，而是把铰接轴座下沉了120mm，配合尾部的可调式橡胶密封条，就算车辆满载行驶在颠簸路段，铰接处的密封面也不会因为箱体形变出现缝隙，渗滤液不会顺着车尾缝隙流到路面造成二次污染。举升油缸的铰接点做了偏心偏移处理，没有直接对齐填料器的重心轴线，举升卸料时油缸的推力输出曲线更平缓，不会出现启动瞬间的冲击力扯坏铰接座焊缝的问题，日常维保的时候不用拆解整个尾部结构就能更换密封件，维保工时能压缩近四成。车厢侧方的黄色挂桶机构，卡爪的开合行程做了冗余设计，能适配市面上从120L到240L的主流标准塑料垃圾桶，卡爪内侧贴了带防滑纹路的橡胶垫，举升垃圾桶的时候不会因为桶身沾了污水出现打滑掉桶的情况，翻桶转轴处加了防尘密封套，就算常年在扬尘大的城郊路段作业，沙尘也不会进到转轴缝隙里造成卡滞。底盘部分的液压管路排布全部沿着车架纵梁内侧走，用带减震胶套的管卡固定，没有悬空的管路段，车辆经过减速带或者坑洼路面时，管路不会因为反复震动出现接头松动漏油的问题，管路接头全部统一成快插式规格，现场抢修的时候不用带全套扳手就能快速更换损坏的管路。尾部的压缩推板导轨做了微倾角设计，推板向前压缩垃圾的时候会自然向箱体底部施压，不会把轻质的塑料垃圾、纸屑挤到箱体上沿留出装料空隙，推板边缘的刮条用了分段式设计，磨损之后只需要更换对应段的刮条，不用整圈更换密封件，能降低日常运维的配件成本。驾驶室后方的液压油箱固定支架加了橡胶减震垫，避免车辆行驶时的震动传递到油箱造成焊缝开裂，油箱的放油口设置在支架最低处，换油的时候不用举升油箱就能彻底排净旧油。
