铰接式传感安装固定支架结构设计

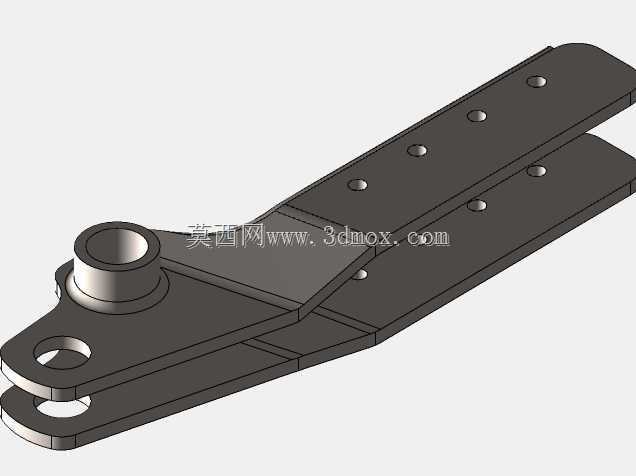

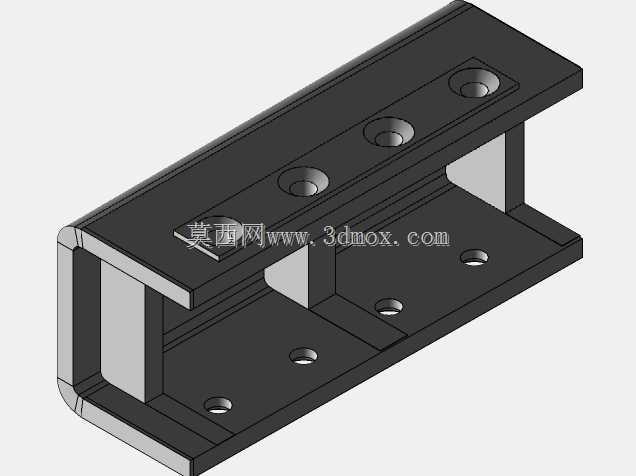

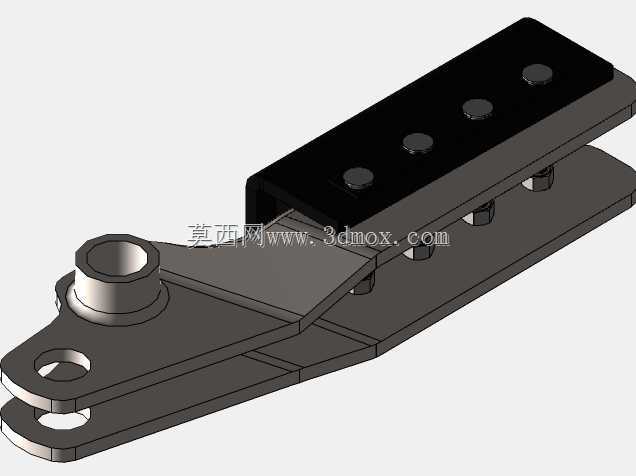

　　这类带铰接结构的传感安装支架，多应用在工业自动化产线的位置检测、位移反馈场景中，也可适配小型工装夹具的到位信号采集工位，用来承载接触式或光电类传感元件，通过自身的铰接转动结构补偿安装面的角度偏差，避免传感元件因硬连接受设备运行振动产生位置偏移，保障信号采集的稳定性。从结构设计逻辑来看，支架采用双层叠片式铰接主体，下层支架片设置两处同轴铰接孔位，可通过销轴与设备基座端的固定耳片连接，实现单自由度的角度调整，调整到位后可通过铰接位的预紧螺栓锁止角度，适配不同倾斜角度的检测面安装需求。上层承载位设置四个等距排布的沉头安装孔，用来固定黑色绝缘材质的传感元件安装座，沉孔设计可让固定螺栓头部完全没入安装座表面，

　　不会突出干涉传感元件的布线或周边运动部件的运行路径。支架侧边延伸出的带孔凸台，可作为辅助拉索或接地导线的连接位点，适配工业场景下的静电泄放或防脱落防护需求。从安装边界来看，支架整体采用薄钢板冲压折弯成型，主体板材厚度控制在3mm左右，铰接孔的同轴度公差控制在0.05mm以内，保障转动时无卡滞、无旷量，安装座的平面度公差控制在0.1mm以内，避免传感元件安装后出现倾斜导致检测精度下降。支架的转动角度范围覆盖正负15度，可满足大部分现场安装的角度补偿需求，不需要额外加工调整垫片即可完成对位。在实际选型应用中，这类支架可直接替换传统的固定式传感安装座，尤其适合设备运行中存在小幅振动、安装面加工精度有限的工位，比如输送线的工件到位检测、

　　小型冲压设备的滑块位置反馈、自动化装配工位的夹具开合状态检测等场景，铰接结构可吸收设备运行产生的微幅振动，减少传感元件受硬连接传导的冲击载荷，延长传感元件的使用寿命。设计时特意将铰接位的螺栓轴线与传感元件的检测中心轴线设置在同一平面内，调整角度时传感元件的检测点偏移量控制在极小范围内，不需要反复校准检测位置，大幅降低现场安装调试的工作量。支架表面做发黑防锈处理，可适配常规车间的潮湿、多粉尘工况，不需要额外做表面防护即可长期稳定使用。
