HIWIN系列模块配置文件模组铝型材结构

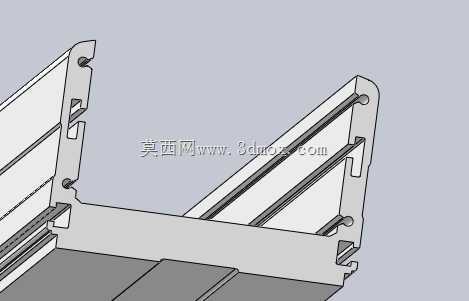

　　这款模组型材主要面向线性传动模组的模块化配置场景，在自动化生产线的工位移栽、检测设备的轴系搭建、点胶锁螺丝设备的运动基座搭建中都有广泛适配空间，区别于常规通用工业铝型材，它的截面结构完全围绕模组内置组件的安装需求做了定制化设计，不需要额外加装过多转接件就能完成核心部件的固定。从结构设计逻辑来看，型材本体预留了多组平行的卡槽结构，一侧的卡槽用于嵌入模组的防尘密封钢带，避免车间内的切削碎屑、焊接烟尘、润滑脂飞溅进入模组内部影响导轨与丝杠的传动精度，相邻的卡槽则用于固定内置的线性导轨安装基准面，加工时只要保证卡槽的平面度与平行度公差，就能省去后续导轨安装时大量的打表校准工作量，缩短设备的装配周期。型材两端的安装端面做了阶梯式的止口设计，

　　和模组的端盖配合时可以直接通过止口定位，不需要反复调整端盖与丝杠轴承座的同轴度，能有效降低装配时的人工误差，避免后续运行中出现丝杠卡顿、导轨偏磨的问题。在安装边界上，这款型材的外侧预留了标准的传感器安装槽位，可以直接嵌入槽型光电、磁感应开关等位置检测元件，不需要额外焊接或钻孔固定传感器支架，调整行程限位位置时只需要沿槽滑动传感器到指定点位锁紧即可，适配不同行程的模组配置需求。型材的背部设计有和设备机架连接的T型槽结构，可以通过T型螺栓直接固定在设备的安装底板或者立式机架上，连接强度可以满足中低速、中负载的直线传动需求，侧面的辅助卡槽还可以加装拖链支架、管线槽等辅件，让模组周边的布线更规整，避免运动过程中管线与运动部件发生剐蹭。

　　从实际使用的角度出发，这种定制化的模组型材替代了过去用通用铝型材拼接搭建模组基座的方案，既减少了转接件带来的装配累积误差，也能让整个模组的外形更紧凑，在设备内部安装空间受限的场景下，能有效缩减轴系所占用的空间，给末端执行器或者其他工位留出更多的布置余量。型材的壁厚设计也做了针对性优化，在保证整体刚性满足传动负载要求的前提下，尽可能缩减了非受力区域的材料厚度，既控制了型材本身的重量，也不会因为刚性不足导致模组运行到行程中段时出现下挠变形，影响整体的运动精度。
