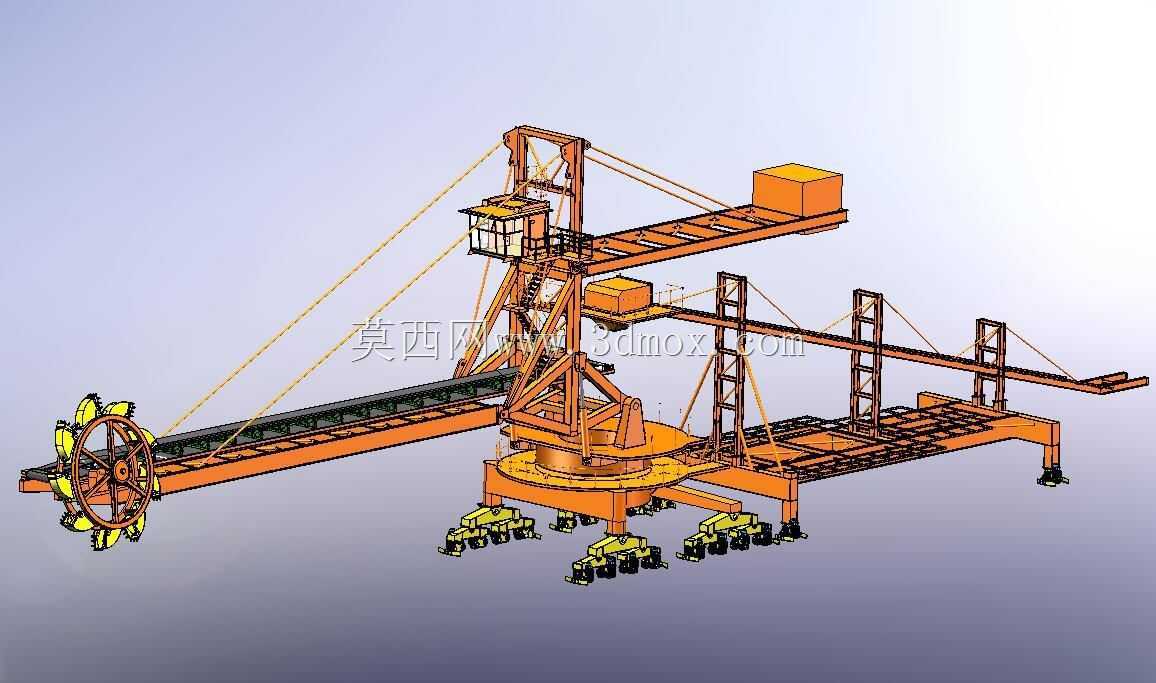

港口散货堆场1750吨级堆取料设备结构

　　这类堆取料设备主要部署在大型散货港口、火力发电厂储煤场、钢铁厂原料堆场、大型矿山散料中转场地，承担散状物料的堆存与取料转运作业，可处理煤炭、矿石、砂石等大宗散料，是散料储运系统里的核心衔接设备，能衔接上游来料输送线与下游取料外运线路，替代传统装载机倒运的低效作业模式，大幅降低散料转运的人力与能耗成本。从结构设计来看，该设备采用门座式回转支撑结构，底部配置多组行走轮组，可沿堆场预设的轨道纵向移动，覆盖整个堆场的作业幅宽；上部回转平台可实现360度回转作业，配合俯仰可调的悬臂输送结构，能在作业半径内完成任意点位的堆料与取料动作。悬臂前端的斗轮取料机构，通过周向布置的料斗随斗轮旋转连续挖取料堆物料，经悬臂带式输送机转运至中心落料斗，

　　再通过门架上的输送系统将物料输送至场外主输送线；堆料作业时，来料经中心输送系统转运至悬臂带式输送机，从悬臂头部抛落至料场指定位置，配合行走、回转、俯仰动作可完成规整料堆的堆筑。设计过程中需重点考虑设备的安装边界条件，轨道铺设的轨距需匹配底部行走机构的轮距参数，堆场地面的承载能力需满足设备整机自重加作业载荷的承压要求，悬臂俯仰的上下极限角度需避开料堆最高点与地面干涉，回转作业半径内不得设置固定建构筑物，避免作业过程中发生碰撞。设备的上部配重布局经过重心校核，确保在悬臂全伸、满载取料的极限工况下，整机重心始终落在行走轮组的支撑多边形范围内，不会发生倾覆风险；悬臂的桁架结构采用型钢焊接成型，在保证结构刚度的前提下尽可能降低自重，

　　减少回转与俯仰驱动的载荷消耗。走台、护栏与操作室的布局符合高空作业设备的安全规范，操作室设置在悬臂根部上方的开阔位置，可清晰观察斗轮作业面与整个料堆的状态，方便操作人员实时调整作业参数。各机构的驱动点均预留了检修维护空间，斗轮、行走轮组、回转支撑等易损部件的位置设计了吊装挂点，方便后期运维时的部件更换作业。
