葡萄酒灌装机夹瓶输送组件三维结构

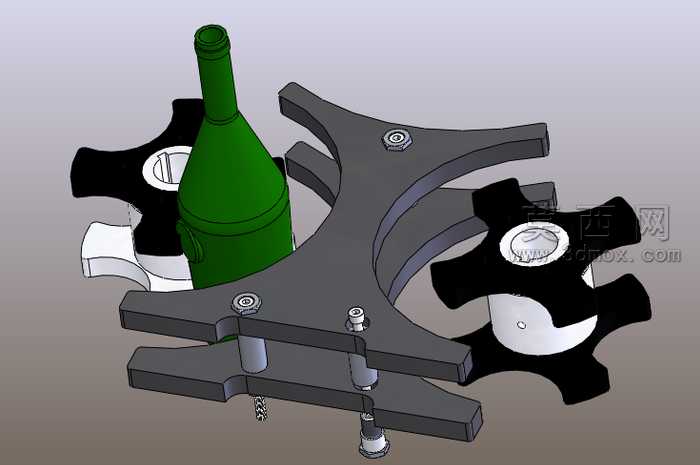

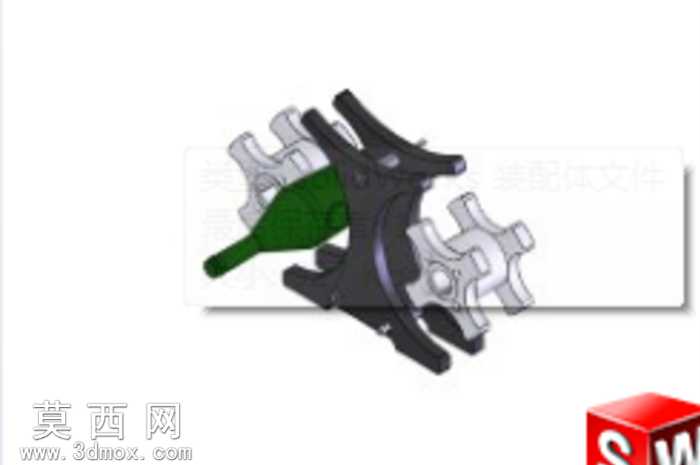

本模型为葡萄酒灌装生产线核心的夹瓶输送组件，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循灌装设备的实际装配公差要求，对各部件的配合间隙、运动行程做了精准的参数约束。模型主体分为黑色夹瓶拨轮与银色导向定位构件两大部分，黑色拨轮采用耐磨工程塑料的材质设定，建模时通过曲面扫掠、阵列特征完成拨齿的等距排布，每个拨齿的弧度都经过反复调整，确保能够贴合葡萄酒瓶的瓶身曲面，在输送过程中不会出现卡瓶、掉瓶的问题；银色导向构件采用食品级不锈钢材质设定，通过拉伸、倒角、布尔运算完成定位卡槽的结构设计，卡槽的宽度与瓶身直径精准匹配，能够在拨轮输送瓶体的过程中提供稳定的侧向支撑，保证瓶体在移动到灌装工位时位置精准无偏移。设计过程中重点考量了组件的运动协调性，拨轮的旋转中心与导向构件的弧形导槽保持同心度约束，确保瓶体在被拨齿推动沿导槽移动时，运动轨迹平滑无顿挫，能够适配高速灌装生产线的节拍要求。材质渲染阶段，为黑色工程塑料部件添加了细微的磨砂纹理与低反光属性，还原工业塑料的真实质感；为不锈钢导向部件添加了金属拉丝纹理与适度的环境反射效果，突出金属构件的光洁度与食品级设备的卫生质感；配套的葡萄酒瓶模型采用透明玻璃材质，添加了折射与半透明属性，直观展示组件与瓶体的配合状态。整体结构设计兼顾了功能性与易加工性，所有构件均采用规则的几何特征组合，没有无法加工的异形曲面，既能够满足灌装作业的夹持输送需求，也便于后续的零件加工与装配调试，可直接用于葡萄酒灌装设备的结构验证、运动仿真以及生产线方案展示。
