农牧饲料搅拌输送用等厚螺旋叶片结构

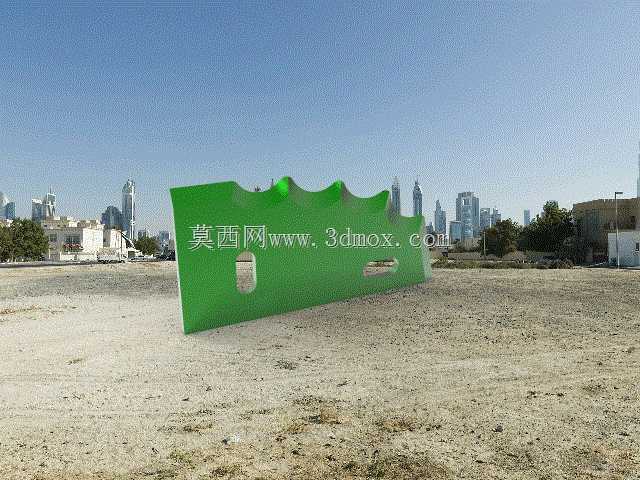

　　这类螺旋叶片主要适配农牧领域的饲料搅拌、物料输送类设备，常见于卧式饲料搅拌机、TMR日粮制备机、散料喂料装置的主轴组件上，核心作用是在轴体转动过程中，通过螺旋面的轴向推力实现仓内物料的翻转混合与定向输送，避免干饲料、干草段、青贮料等农牧物料在仓内出现结拱、堆积、混合不均的问题。从结构设计来看，该叶片采用等厚钢板裁切成型的单片式结构，而非传统的连续冷轧螺旋叶片，叶片边缘做了波浪形齿状切口，这种结构在搅拌干草类长纤维物料时，能够通过齿边的撕扯作用打散纤维团，相比光边螺旋叶片，对长茎秆物料的混合效率提升明显，同时能减少叶片转动过程中的物料卡滞风险。叶片上预留的两个异形安装孔，是为了匹配搅拌轴上的定位凸台设计，安装时无需额外焊接定位块，

　　直接通过螺栓锁紧即可固定在轴体的指定安装位，孔位的形位公差控制在0.2mm以内，能够保证多片叶片在轴上拼接后螺旋导程的一致性，避免出现螺旋线错位导致的物料推送阻力骤增问题。设计过程中需要重点考量叶片的安装边界：单片叶片的轴向宽度适配直径120-180mm的搅拌主轴，叶片外沿与搅拌仓内壁的间隙控制在8-12mm，间隙过小容易在物料中混入硬质沙粒时出现叶片刮蹭仓壁的问题，间隙过大则会在仓壁处残留物料层，长期堆积后出现物料霉变、搅拌死角等问题。叶片的螺旋升角设置为18度，这个角度是针对散体饲料、干草段这类堆积密度在0.3-0.6t/m³的物料反复验证后的取值，既能够保证转动时足够的轴向推送力，又不会因为升角过大导致物料随叶片同步空转，

　　失去搅拌输送效果。在实际设备运行中，这类叶片还要承受物料的持续磨损，因此建模时特意在叶片的推送面预留了1.5mm的磨损余量，日常维护中当叶片磨损量超过2mm时，可直接拆卸单片更换，无需整根轴的叶片全部重做，大幅降低农牧设备的运维成本。针对水平安装与垂直安装的不同喂料场景，该叶片的拼接导程可做适配调整：水平输送场景下导程取叶片直径的0.8倍，保证物料输送的稳定性；垂直提升喂料场景下导程取叶片直径的0.6倍，避免物料在提升过程中受重力作用回落，保证喂料的均匀连续性。
