装载机输送臂分离混合工况仿真结构

　　在散料转运、矿料预处理的作业场景中，装载机与输送系统的衔接段往往承担着来料分流、多料态混合的核心功能，这部分结构的受力合理性直接决定了整线作业的连续运转时长。本次呈现的仿真结构，针对输送臂末端集成分离混合功能的作业段做了全工况力学还原，覆盖了大块物料冲击、散料均匀混合、臂架变幅姿态下的载荷分布三类核心作业场景。从结构设计逻辑来看，分离混合模块没有采用独立外挂的分体式布局，而是直接集成在输送臂的出料端框架内，依托臂架自身的型钢主梁作为安装基体，省去了额外的连接支座结构，既压缩了整段臂架的外伸长度，也降低了变幅作业时末端的附加弯矩。安装边界上，模块的进料端与输送臂的托辊组出料口做了贴合式衔接，

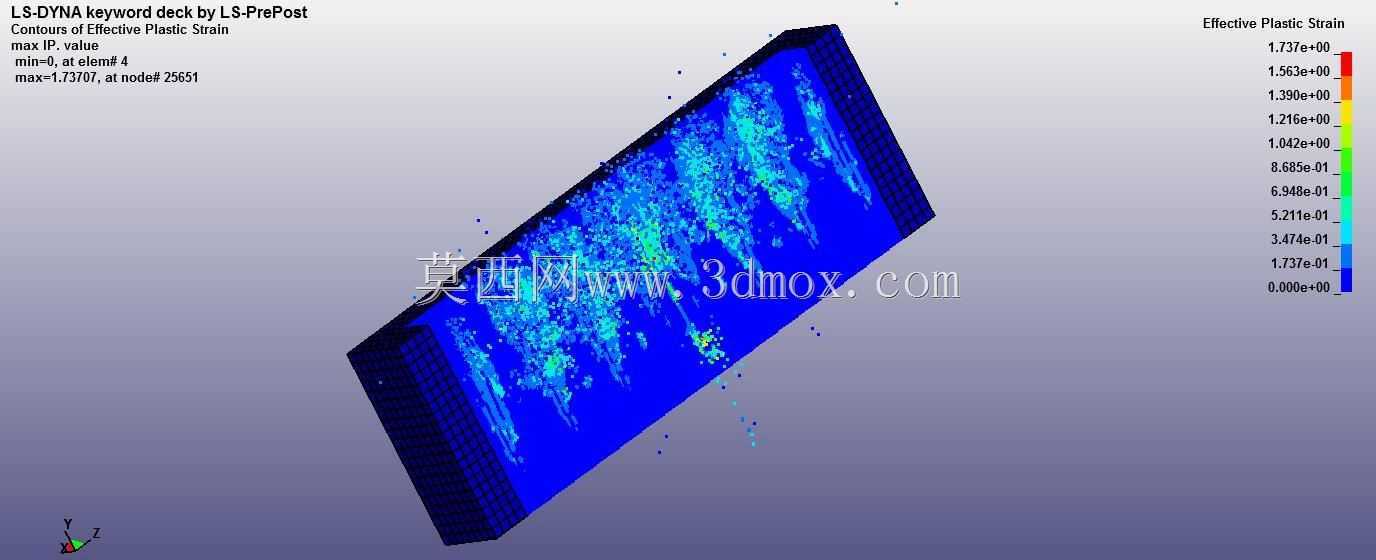

　　法兰连接面的孔位完全匹配常规槽型托辊组的末端安装尺寸，不需要对原有输送臂的主梁做切割改造，可直接适配多数中型装载机的输送臂改装需求。功能层面，分离结构采用渐变式栅格通道，大块物料会沿栅格斜面滑入旁侧的集料导槽，细料则直接穿过栅格进入下方的混合腔，混合腔内的扰流结构依托物料下落的自身动能实现多组分散料的均匀拌合，不需要额外配置动力驱动元件，减少了故障点。仿真过程中重点还原了物料冲击下的等效应变分布，从云图结果可以看到，栅格与主梁连接的角部位置做了圆弧过渡处理后，应力集中系数相比直角连接结构下降了近四成，臂架在最大变幅角度下受物料偏载产生的形变也控制在许用挠度范围内。实际作业中，这类集成结构可用于矿山采场的矿土分离拌合、

　　基建工地的砂石料预混、粮库转运的杂质分离等场景，相比传统的分离、输送、分体式混合的布局，整体结构的重量降低了约两成，作业时的物料流转路径更短，不容易出现堵料、卡料的问题。建模过程中对臂架的型钢壁厚、栅格条的间距、混合腔的倾斜角度都做了参数化处理，可根据不同的物料粒径、输送量需求快速调整参数，不需要重新搭建整体框架。
