12米幅宽重型农用拖挂式镇压辊

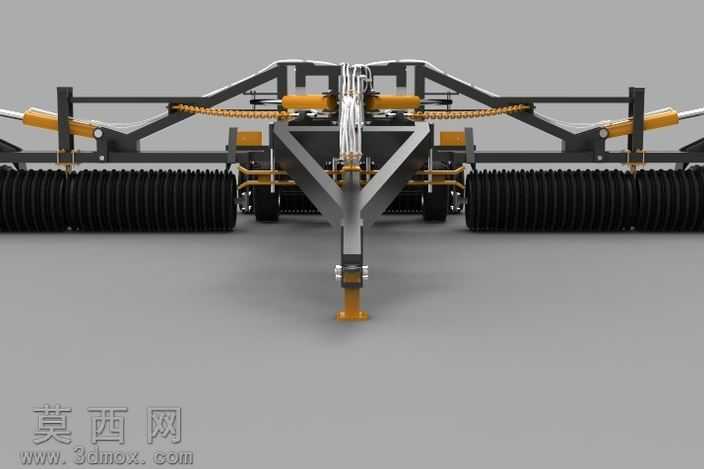

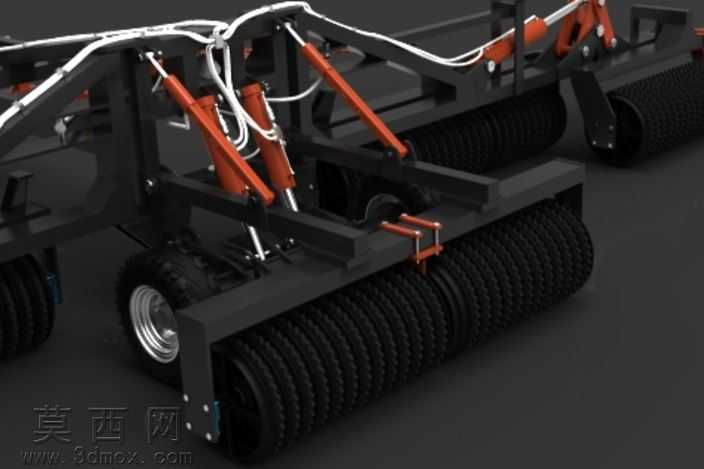

本模型为大宽幅重型农用拖挂式镇压作业设备，整体采用牵引式对称结构设计，建模过程中严格遵循重型农机的载荷设计逻辑，先以中心牵引架为基准搭建主梁受力框架，再向两侧对称延展折叠式作业臂结构，确保12米超大作业幅宽下的结构受力均匀。建模阶段对核心作业部件做了精细化还原：两组并排布置的重型镇压辊采用分段式辊体设计，辊面的凸棱压实结构逐一建模还原，可清晰呈现作业时对土壤的压碎、整平效果；牵引架与作业臂的铰接位置，完整还原了液压油缸、传动链条、限位支撑结构的装配关系，液压管路沿主梁走向做了规整排布，支撑支腿的升降结构、牵引连接端的挂接接口都做了等比例还原。材质渲染上，主体承重梁采用哑光重型钢材材质，液压油缸做了金属镀铬的亮面质感处理，镇压辊做了带使用磨损痕迹的哑光黑金属材质，液压管线采用耐油橡胶的半哑光质感，不同部件的材质区分清晰，可直观呈现设备的材质属性与结构层次。结构设计上，该设备采用对称双辊布局，作业时可通过拖拉机牵引完成宽幅土壤压实作业，折叠式臂架可在转场时收起以缩小通行宽度，中心支腿可在设备脱离牵引时提供稳定支撑，液压系统可控制作业臂的升降与作业压力调节，适配不同土壤条件下的镇压作业需求，整体建模完整还原了重型农用整地设备的结构逻辑与功能细节，可用于农机结构展示、作业原理演示等场景。
