拖拉机配套反铲挖掘工作装置

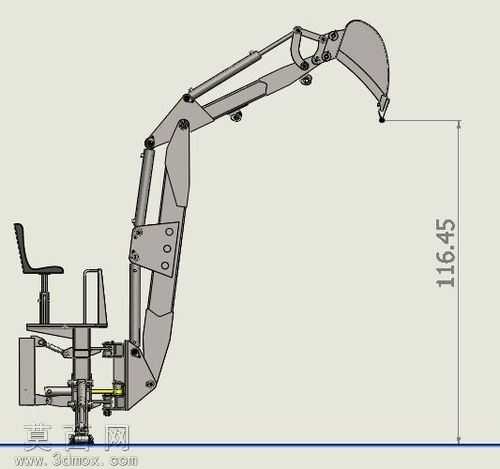

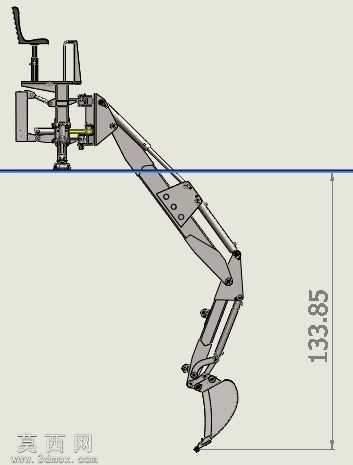

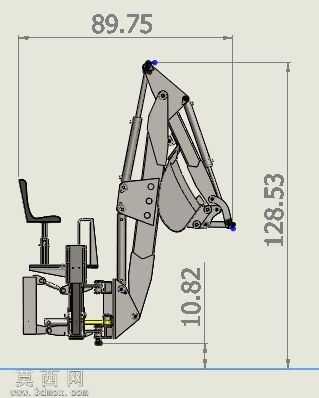

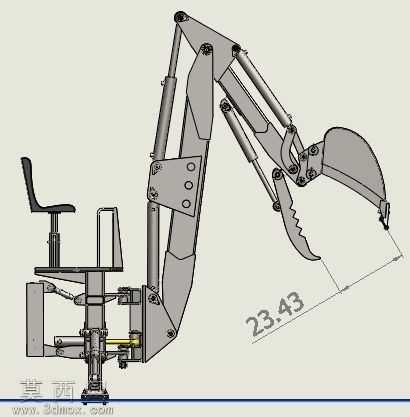

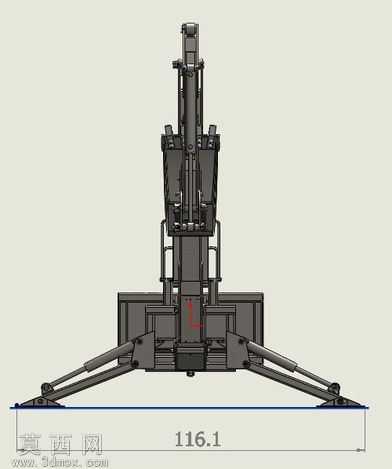

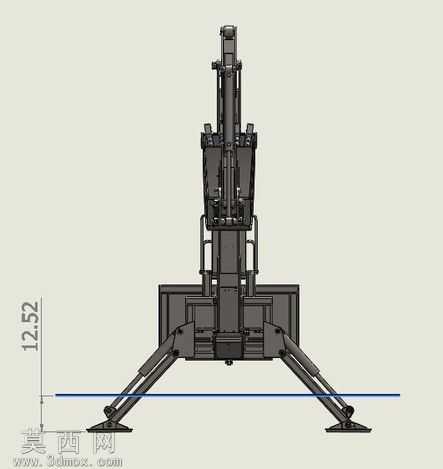

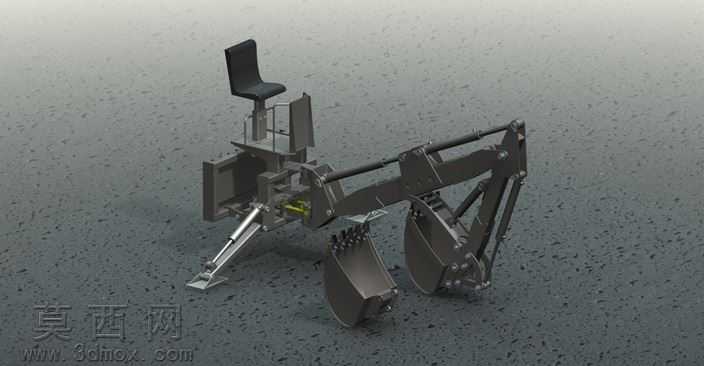

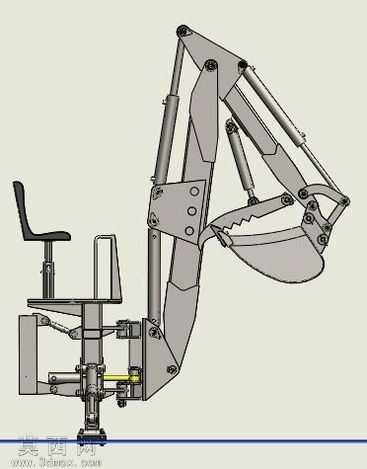

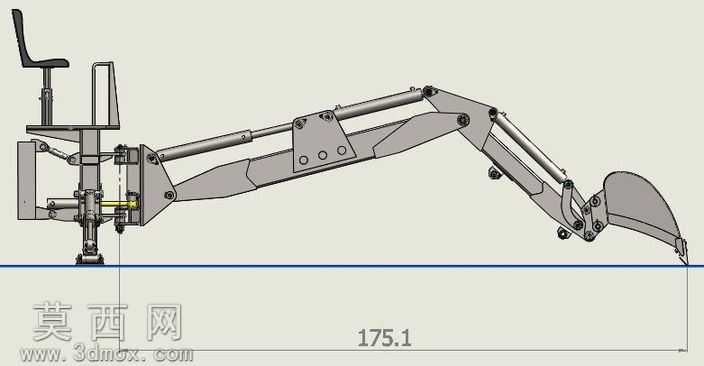

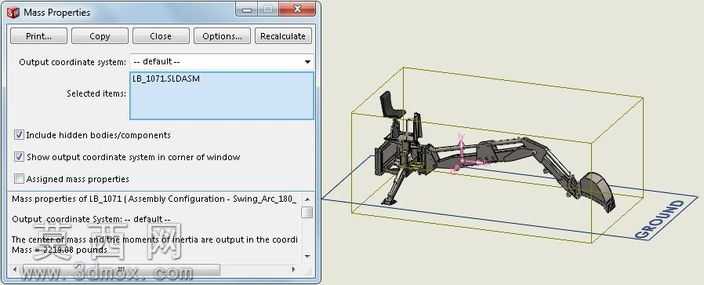

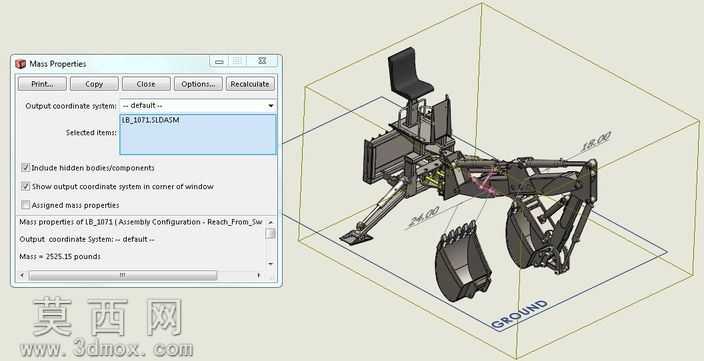

本模型为适配带通用升降器拖拉机的反铲挖掘附属装置，采用三维参数化建模完成整体结构搭建，建模过程中严格遵循紧凑化山猫接口的安装匹配标准，对各连接点位的装配公差做了精准约束，确保虚拟装配状态下无干涉错位问题。模型完整还原了反铲装置的全结构组成，包含操作座椅总成、机架连接基座、多段铰接式动臂斗杆结构、铲斗执行端、液压驱动油缸组件以及配套的传动连杆机构，各铰接转动副均按照实际机械运动逻辑设置了自由度约束，可在软件环境下模拟挖掘作业的全行程动作，验证各部件运动过程中的限位合理性。建模阶段对结构细节做了精细化处理，比如动臂与斗杆的铰接加强板、油缸安装耳座的螺栓孔位、操作座椅的升降调节结构、基座与拖拉机升降器的连接挂点都做了1:1比例还原，材质渲染上区分了金属结构件的哑光钢材质感、液压油缸的金属镀铬亮面质感、座椅的橡塑哑光质感，整体渲染效果贴近实物外观。设计思路上主打紧凑轻量化的附属加装定位，无需对拖拉机主体做大幅改装即可通过标准接口快速挂载，针对不同马力段带升降器的拖拉机机型，设计预留了可调式连杆的加长适配方案，当挂载机型的升降器行程或安装尺寸存在差异时，更换更长尺寸的调节连杆即可完成适配，无需改动主体焊接结构，大幅提升了装置的通用适配性。模型同时标注了关键安装与作业尺寸，包含装置最大伸展长度、最大挖掘深度、作业总高度等核心参数，可直接作为农机改装、小型附属挖掘设备开发的结构参考，也可用于相关液压连杆机构的运动原理教学演示，结构设计充分考虑了小型农用作业场景的灵活性需求，在保证结构强度的前提下尽可能压缩了装置整体体积，降低挂载后对拖拉机原有行驶通过性的影响。
