电动四驱玩具车底盘传动结构设计

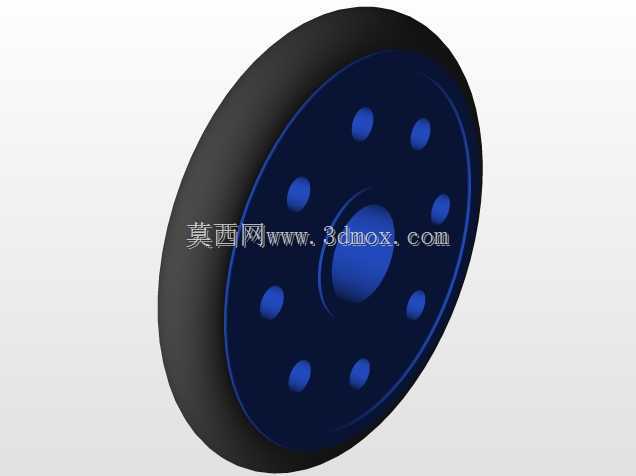

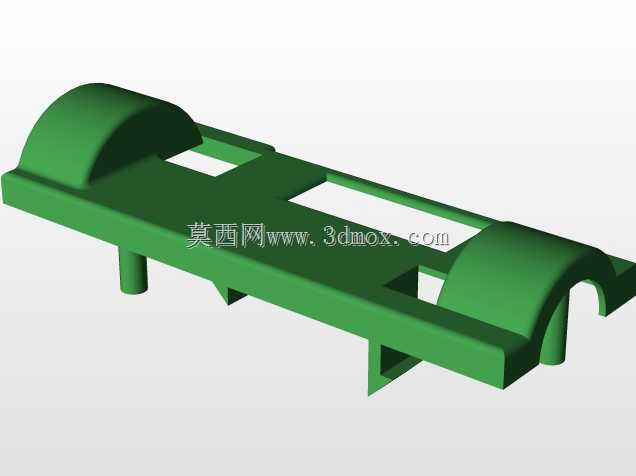

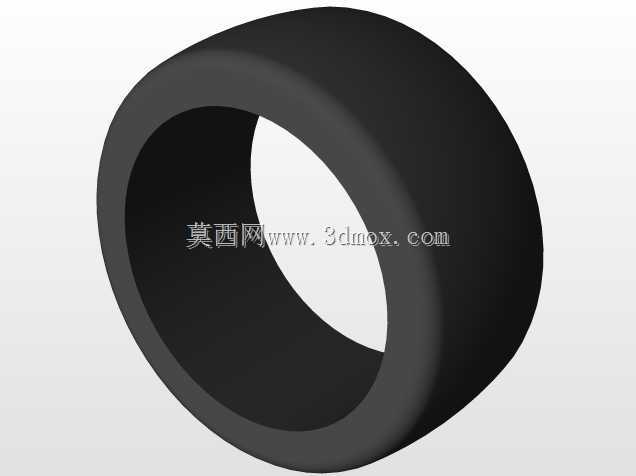

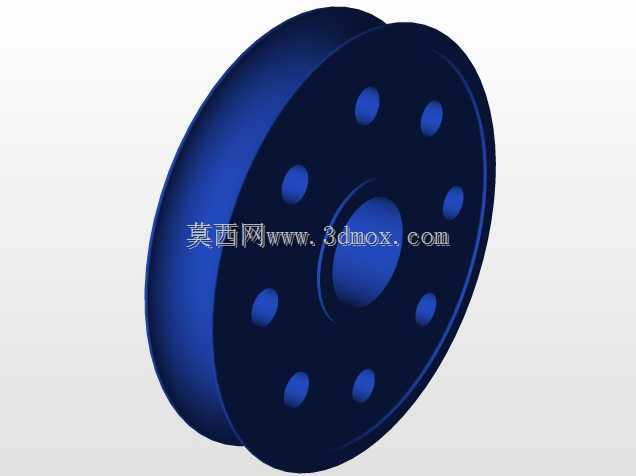

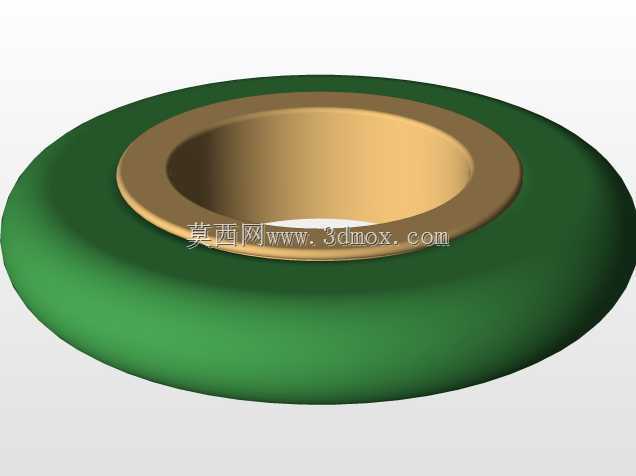

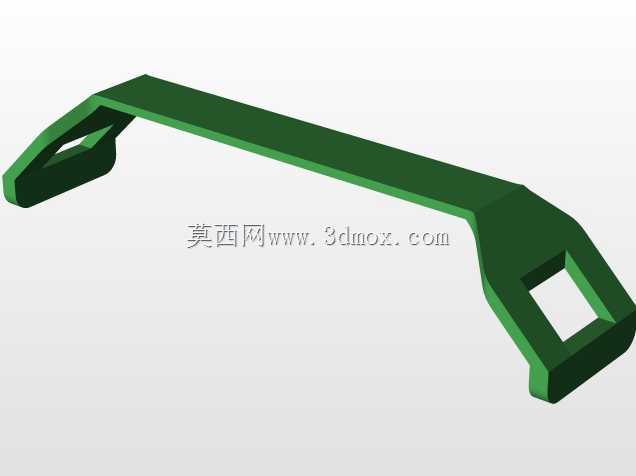

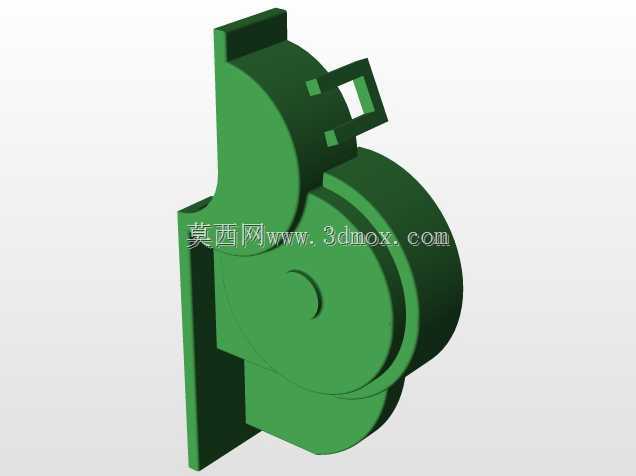

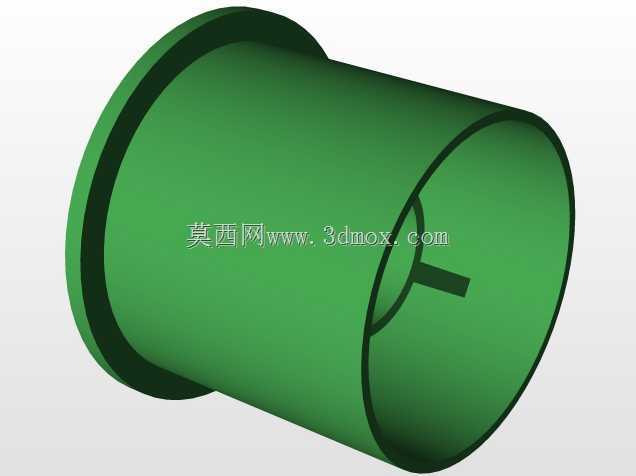

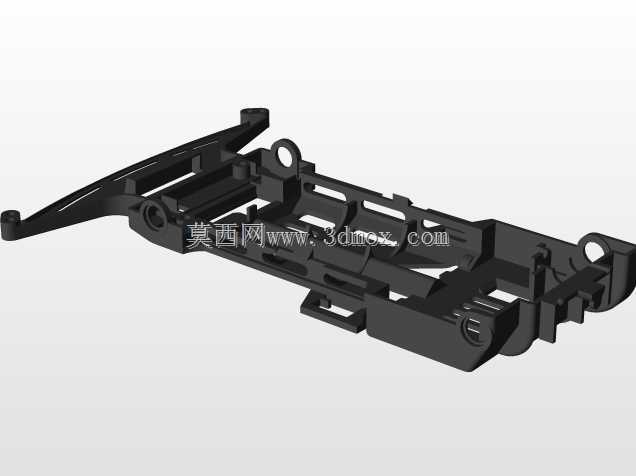

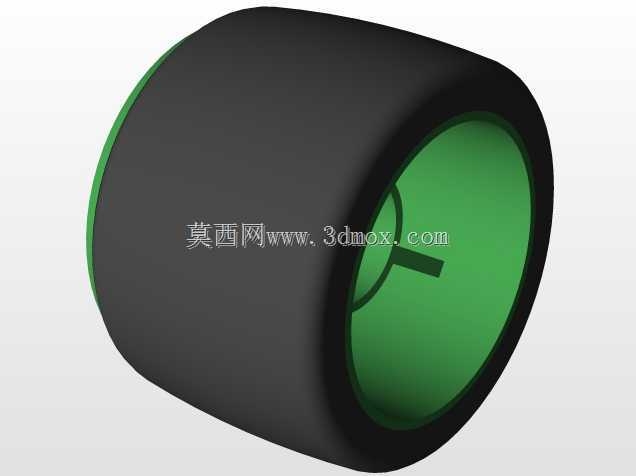

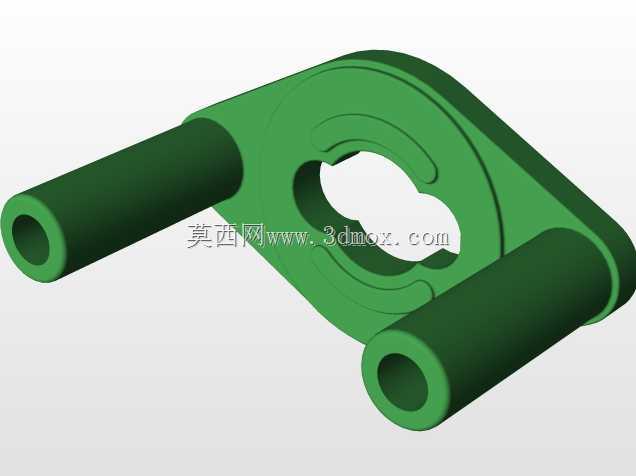

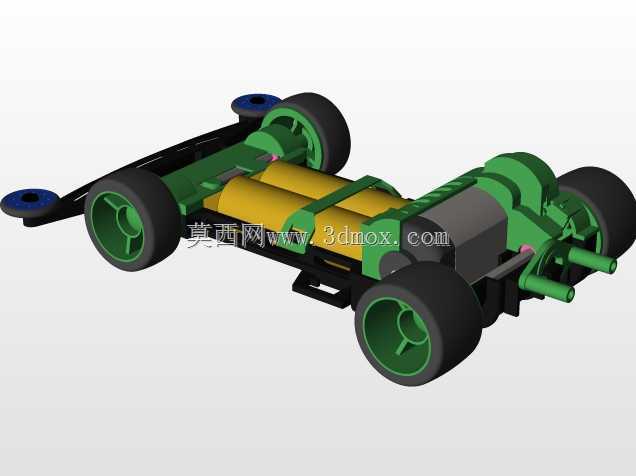

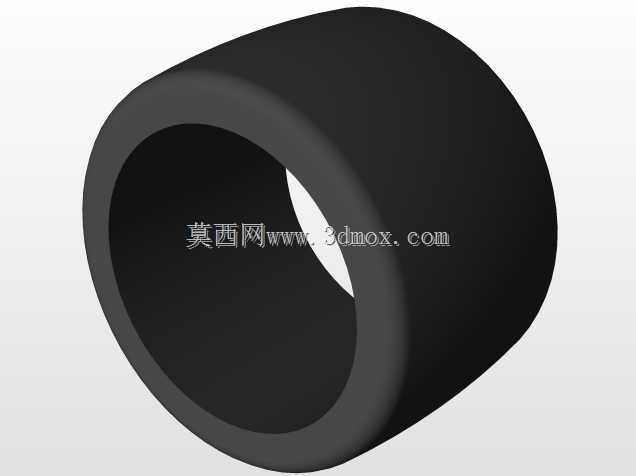

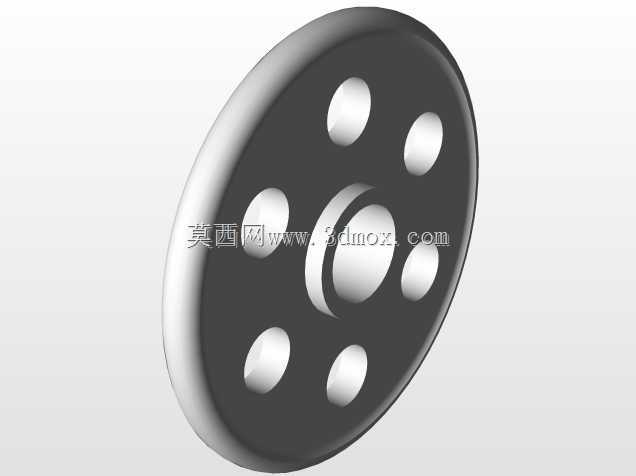

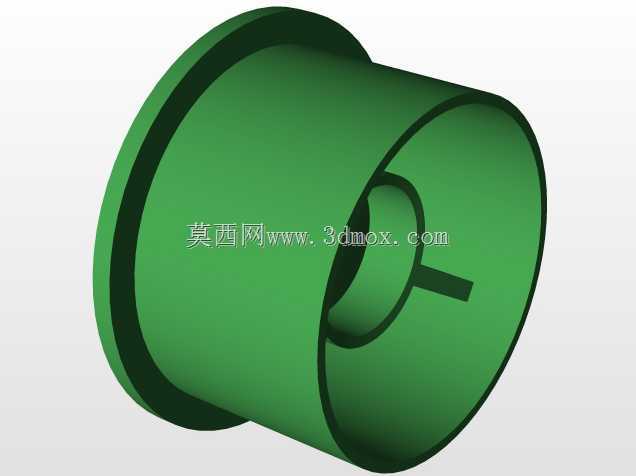

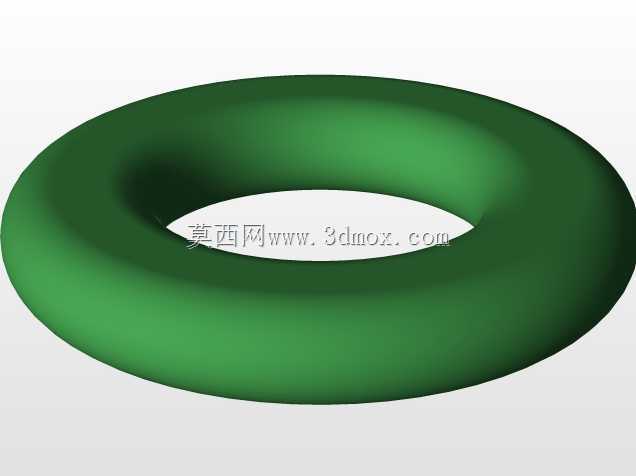

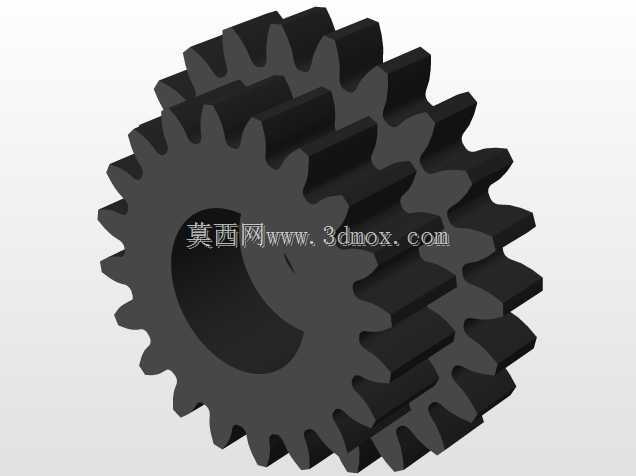

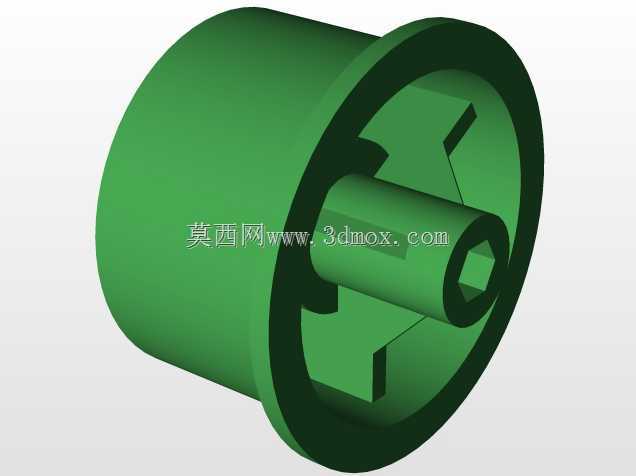

　　这套四驱玩具车的底盘结构设计，核心围绕小型电动玩具的动力传递效率与拼装可玩性展开，在民用玩具、青少年科创教具场景中都有较高的适配性。从结构布局来看，模型完整还原了双轴四驱的动力传递路径，中部预留的电池安装位可适配常规圆柱形充电电池，电池固定卡扣的限位间隙经过反复校核，既保证电池装拆的便利性，也能避免车辆行驶过程中电池移位导致的接触不良问题。前后桥的传动齿轮组采用同轴布局设计，绿色的传动支架既作为齿轮的安装基座，也承担了底盘的部分结构加强作用，支架上的定位柱与底盘安装孔的配合公差控制在0.1mm以内，既满足拼装时的插拔顺畅度，也不会出现装配后松旷晃动的问题。车轮部分采用橡胶胎皮与塑料轮毂的组合结构，

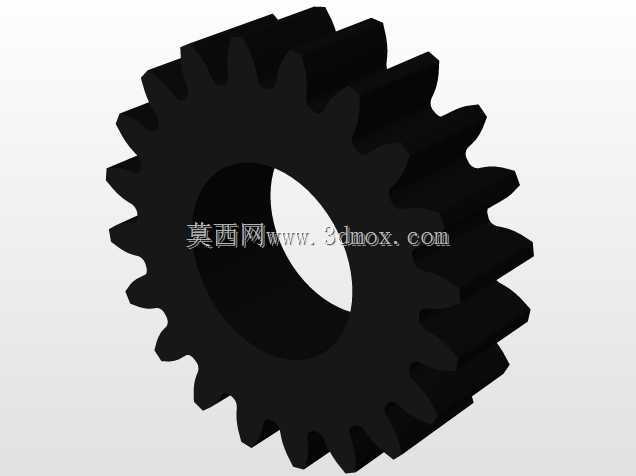

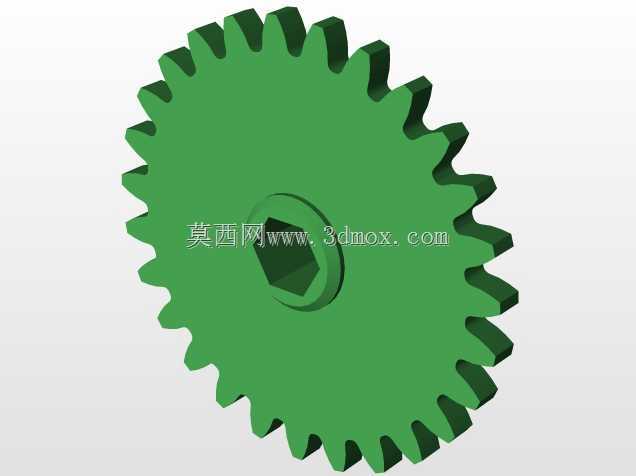

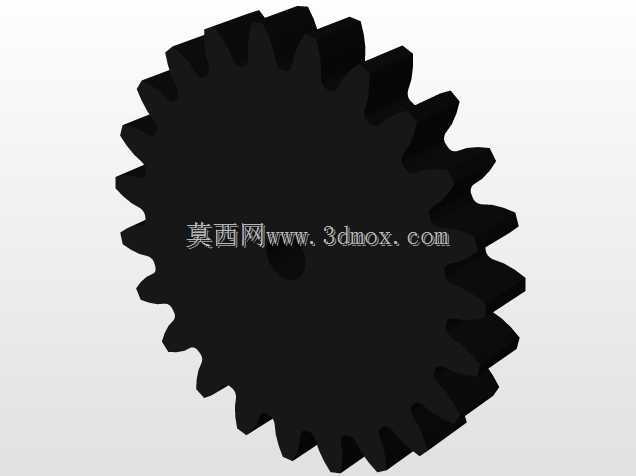

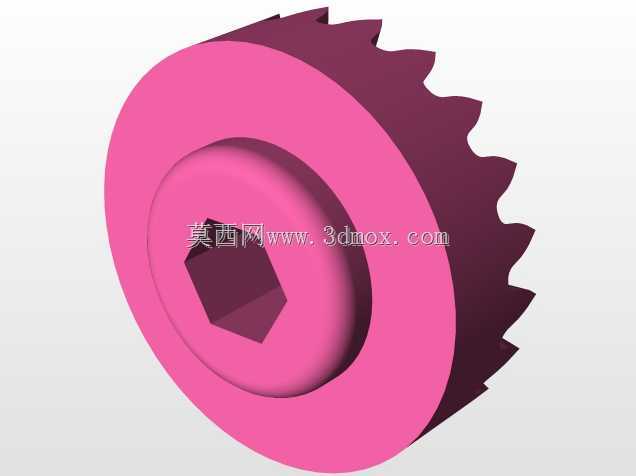

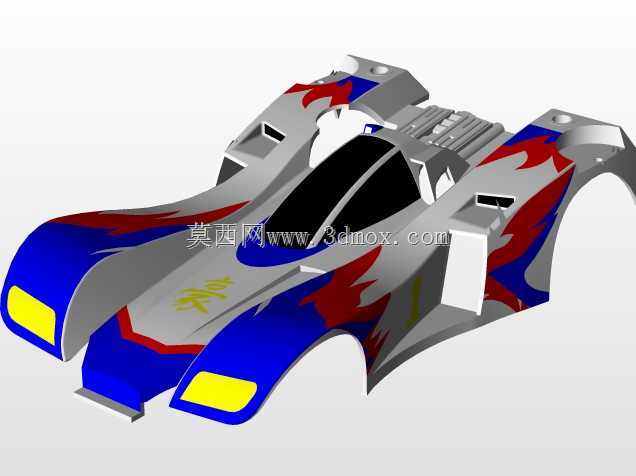

　　轮毂内侧的卡位与传动轴输出端的六角轴配合，可保证动力传递过程中不打滑，胎皮表面的防滑纹理设计，能提升车辆在平整桌面、塑胶赛道等常见使用场景下的抓地力，减少高速行驶时的打滑空转损耗。前部的导向轮支架预留了角度调节空间，可根据不同赛道的弯道特性调整前轮前束，适配不同的行驶需求。整个底盘的安装边界充分考虑了外壳加装的兼容性，底盘四周的卡扣位与常规四驱车外壳的安装点位完全匹配，用户可根据自身需求更换不同造型的车壳，无需额外修改底盘结构。设计过程中优先考虑了零件的注塑成型工艺性，所有结构件均避免了倒扣与壁厚突变的问题，塑料件的平均壁厚控制在1.5mm，既保证结构强度，也能减少注塑过程中的缩痕、翘曲等缺陷，适合批量生产。传动齿轮的模数选用0.

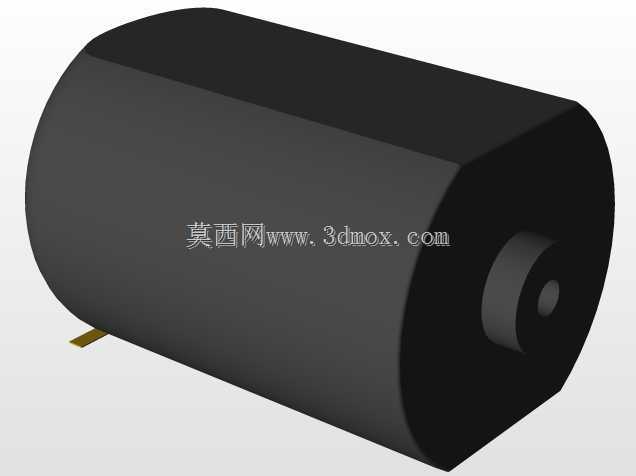

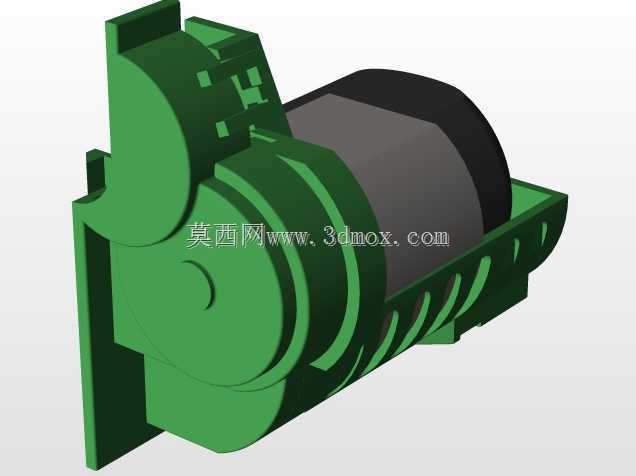

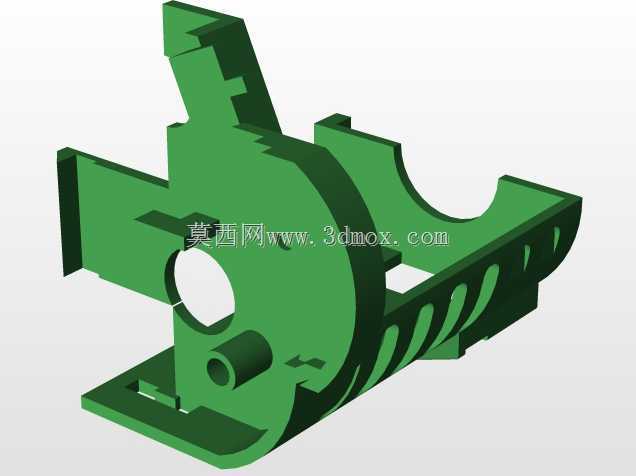

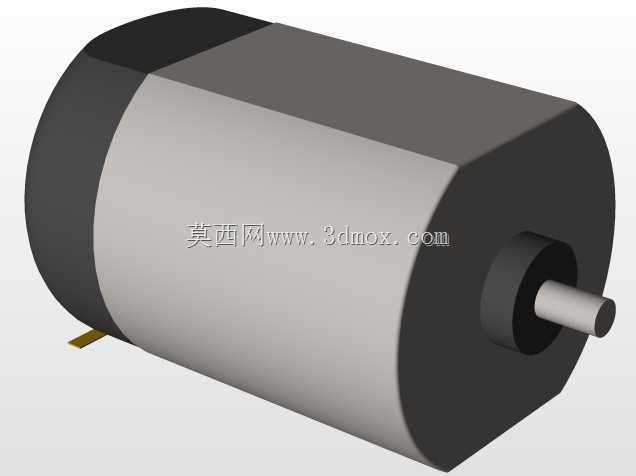

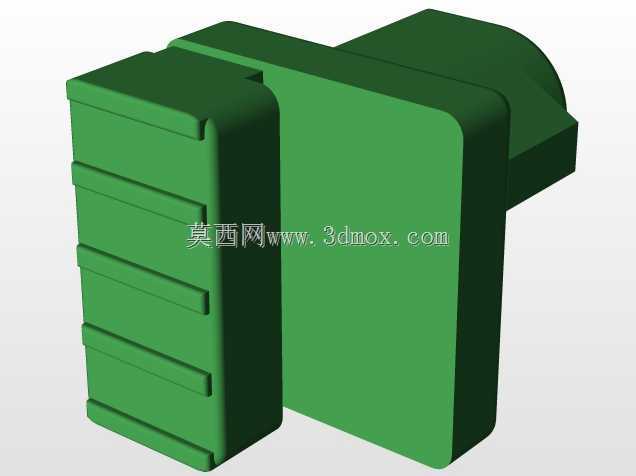

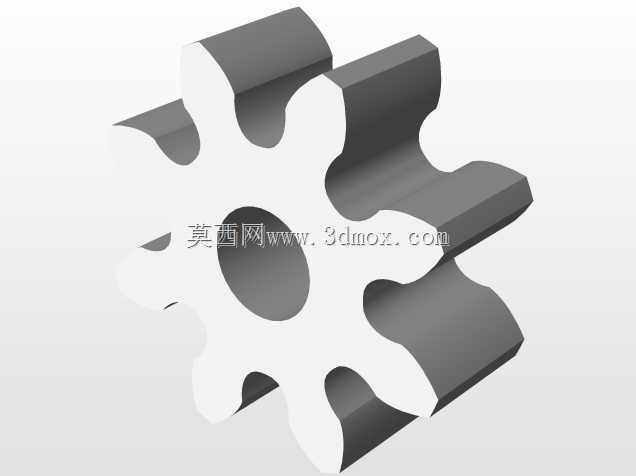

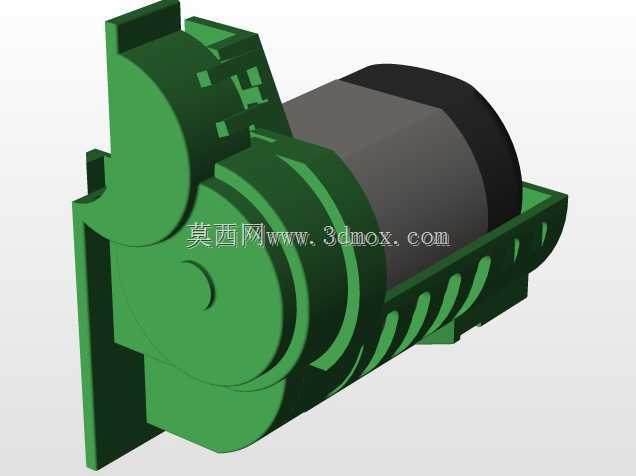

　　5的小模数齿轮，齿形经过修形处理，可降低传动过程中的噪音，提升齿轮啮合的顺畅度，即使在高速运转状态下也不会出现卡滞、跳齿的问题。底盘尾部的动力输出端与电机安装位紧密贴合，电机固定位的卡槽可适配常规130型直流玩具电机，电机轴与主动齿轮的配合间隙经过优化，装配时无需额外粘接即可保证传动同轴度，降低普通用户的拼装难度。
