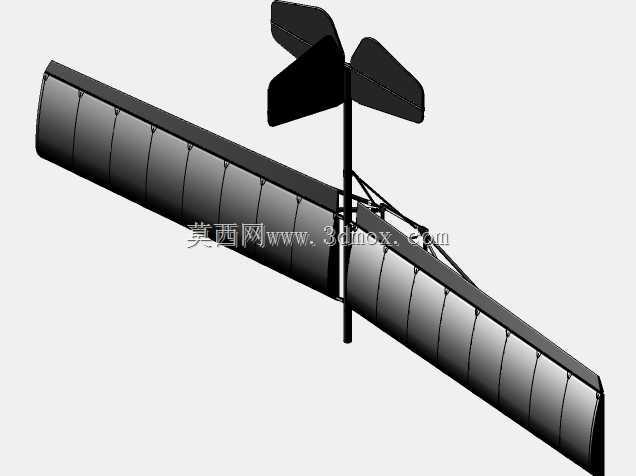

尾翼式轻型固定翼飞行器结构设计

　　该结构针对低空低速轻型飞行器的使用场景设计，可应用于小型航测作业、近距环境监测、教学实验飞行等场景，整体结构围绕低速飞行下的气动效率与结构轻量化做平衡设计。主翼采用大展弦比平直翼布局，翼面沿展向做分段式蒙皮分块设计，每段翼肋位置做对应蒙皮支撑结构，既保证翼面的气动外形精度，也能在降低整体结构重量的同时，维持翼面在飞行载荷下的形变量控制在合理区间，避免低速飞行下翼面颤振影响飞行稳定性。尾翼部分采用常规尾翼布局，垂直尾翼与水平尾翼通过独立支撑杆件与主翼承力结构连接，尾翼舵面的安装预留足够的转动间隙，可适配常规舵机的安装位，满足飞行过程中俯仰、偏航姿态调整的结构需求。结构设计过程中优先考虑组装便捷性，主翼与尾翼的连接支架采用桁架式结构，

　　在减少结构迎风面积的同时，通过三角形支撑结构强化连接部位的结构强度，应对飞行过程中的气流冲击载荷。安装边界方面，主翼展向尺寸适配常规轻型飞行器的起飞重量要求，整机重心位置设计在主翼气动焦点前方合理区间，保证飞行过程中的纵向静稳定性，机身承力杆的直径预留了通用动力系统、飞控设备的安装空间，可适配不同规格的小型动力模块与航电设备安装。翼型选择上针对低速飞行的雷诺数范围做匹配，翼型厚度沿展向逐步收窄，翼尖部分做减阻修型，降低诱导阻力对飞行效率的影响，尾翼的翼面尺寸经过配平计算，能够在主翼失速状态下仍保留足够的舵效，保障飞行操控的安全冗余。结构各部件的连接位置均预留标准安装孔位，可直接适配常规航模紧固件的装配需求，不需要额外做二次打孔加工，蒙皮分块的接缝位置做对齐设计，装配后可保证翼面外形的连续性，减少接缝带来的额外气动阻力。
