圆盘类钣金冲压成型结构件设计

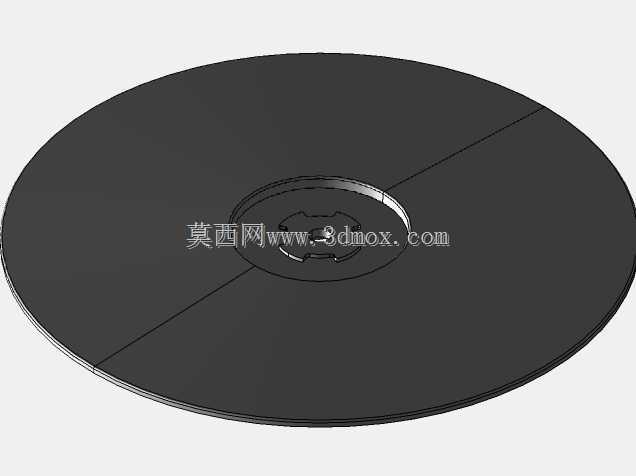

　　这类圆盘形钣金冲压件，多应用在需要平面密封、端面承载或者回转类组件的端盖、挡片、定位隔片场景中，比如小型传感设备的端部防护、流体管路的端面隔片、回转机构的防尘挡圈，都能见到这类结构的身影。从结构设计逻辑来看，整体采用大直径薄圆盘的主体构型，中心区域做了阶梯式的冲压翻边与卡槽结构，没有额外的焊接工序，所有结构特征都通过单次或级进冲压工序一体成型，能有效控制成型后的平面度误差，避免后续装配出现贴合不严的问题。设计时首先要考虑冲压工序的排布合理性，中心的内凹结构与卡槽特征，需要先做预冲孔再进行翻边拉伸，控制拉伸过程中的材料流动速率，避免中心区域出现拉裂或者起皱的缺陷；圆盘主体的三条径向分割线，是冲压落料时的工艺分缝，

　　既可以减少大直径板材冲压时的内应力残留，也能在装配时提供微量的形变余量，适配安装基座的微小尺寸偏差。从安装边界来看，这类零件的厚度通常在0.8-2mm区间，大直径圆盘的外圆边缘做了微小的圆角卷边处理，既可以消除冲压后的锐边毛刺，避免装配时割伤操作人员，也能提升外圆边缘的结构刚度，减少薄钣金件受外力后的翘曲变形。中心的卡槽结构是核心装配定位特征，卡槽的尺寸公差需要控制在IT12级以内，能够直接卡入配套组件的定位凸台上，不需要额外的紧固件就能实现周向定位，大幅提升装配效率。实际应用中，这类冲压件不需要做额外的表面处理，依靠板材本身的防锈性能就能满足常规工况的使用需求，如果应用在有腐蚀介质的场景，只需要在冲压完成后做钝化或者喷塑处理即可。

　　设计这类零件时，还要重点考虑冲压模具的寿命，所有转角位置都设置了合理的冲压圆角，避免模具出现应力集中导致的崩刃问题，同时大平面区域的材料延展率控制在板材允许的范围内，不会出现冲压后材料厚度过度减薄影响结构强度的问题。这类结构的零件相比机加工的圆盘件，生产效率能提升数十倍，材料利用率也能保持在85%以上，非常适合大批量的生产场景，在通用机械、传感设备、小型家电、汽车附属组件中都有非常广泛的适配空间。
