通讯设备用磷青铜冲压屏蔽接触构件

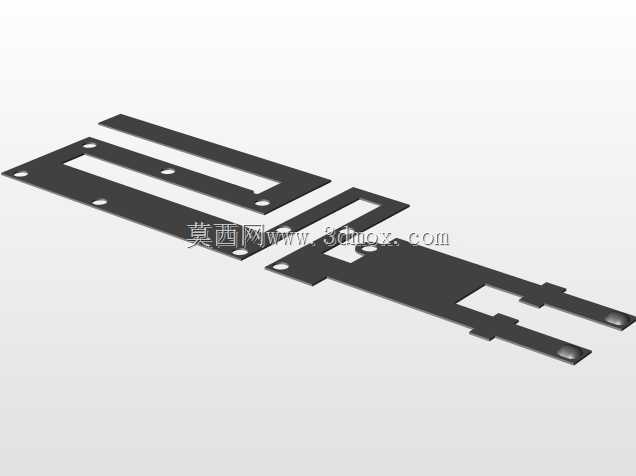

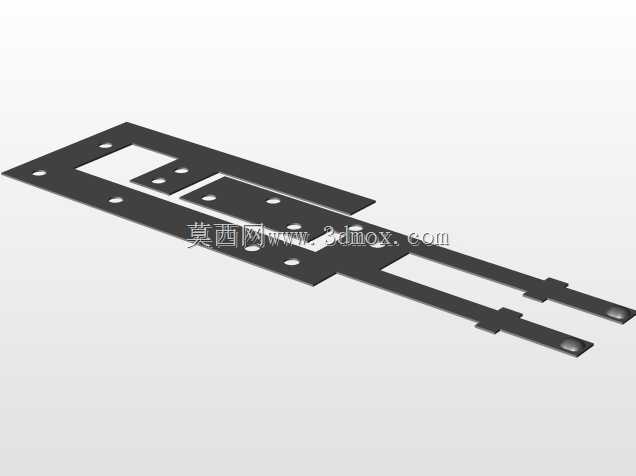

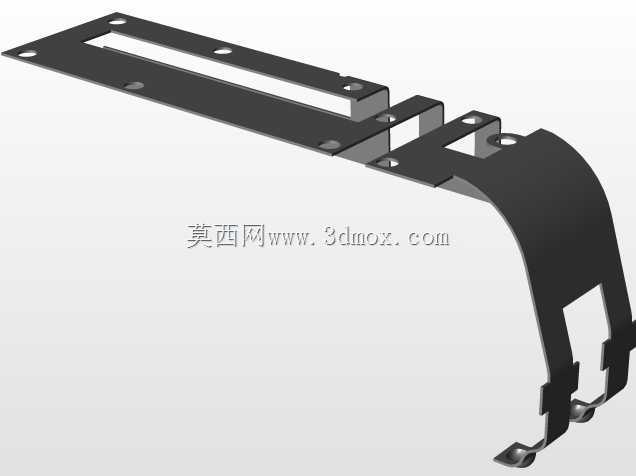

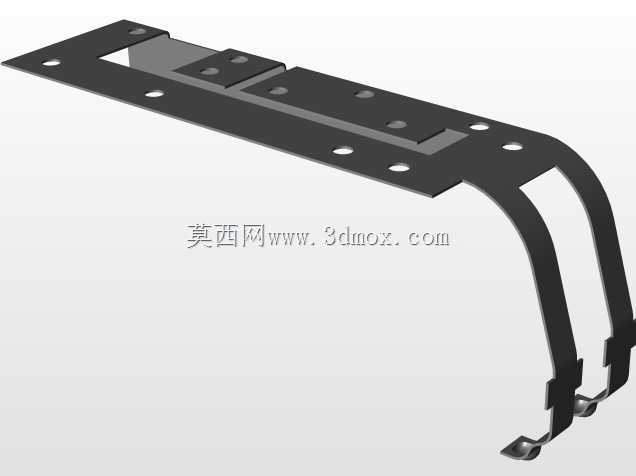

　　这类铜冲压构件主要应用在小型通讯传感终端、GPS接收模组的内部结构中，承担电磁屏蔽与电路接触导通的双重作用，是消费类电子、车载传感模组里常见的精密五金件。从结构设计来看，构件采用分段式折弯成型，平直段预留的多组安装孔位，对应PCB板上的定位柱与螺丝锁付点位，安装时可直接贴合板卡表面，折弯形成的弧形避让区刚好避开板卡上的凸起芯片与走线区域，不会和周边元器件产生装配干涉。平直段上开设的长条形通槽，一方面是为了调整冲压件的整体弹性模量，让接触端的抵接压力保持在合理区间，避免压力过大磨损对接触点、压力过小出现接触不良的问题，另一方面也能减少冲压过程中的材料内应力残留，降低长期使用后的结构形变概率。构件末端的分叉式接触臂，是核心功能区域，

　　每个接触臂的折弯角度都经过反复调校，装配后能以稳定的正压力抵接在对应的金属接触点位上，同时分叉结构可以在单个臂出现微小形变时，其余臂仍能保持有效接触，提升导通可靠性。设计这类冲压件时，首先要匹配安装空间的边界尺寸，平直段的宽度、长度完全贴合PCB板的预留安装区域，弧形折弯的曲率半径既要满足屏蔽罩的包覆范围要求，也要兼顾冲压工艺的成型极限，避免折弯处出现裂纹、材料减薄超差的问题。接触臂的长度与折弯高度，需要根据对接端的行程公差做适配，预留足够的压缩余量，覆盖组装过程中的尺寸累计误差，保证批量装配时的良率。材料选用磷青铜作为基材，是因为这类材料兼具优良的导电性能与弹性韧性，冲压成型后回弹量可控，

　　表面镀镍处理可以提升构件的抗腐蚀能力与耐磨性能，接触点位的薄镀层则能进一步降低接触电阻，保证信号传输的稳定性。在实际量产场景中，这类构件采用连续模冲压成型，每一步的折弯、冲孔、切边工序都需要严格控制公差，安装孔的位置度偏差要控制在0.05mm以内，接触臂的共面度偏差不超过0.03mm，才能满足自动化贴装的工艺要求。这类构件虽然体积小巧，但直接影响传感模组的信号稳定性与抗干扰能力，设计时需要平衡结构强度、弹性性能、装配便利性三者的关系，既要满足功能要求，也要兼顾冲压加工的工艺性，减少不必要的复杂折弯结构，降低生产加工的难度与成本。
