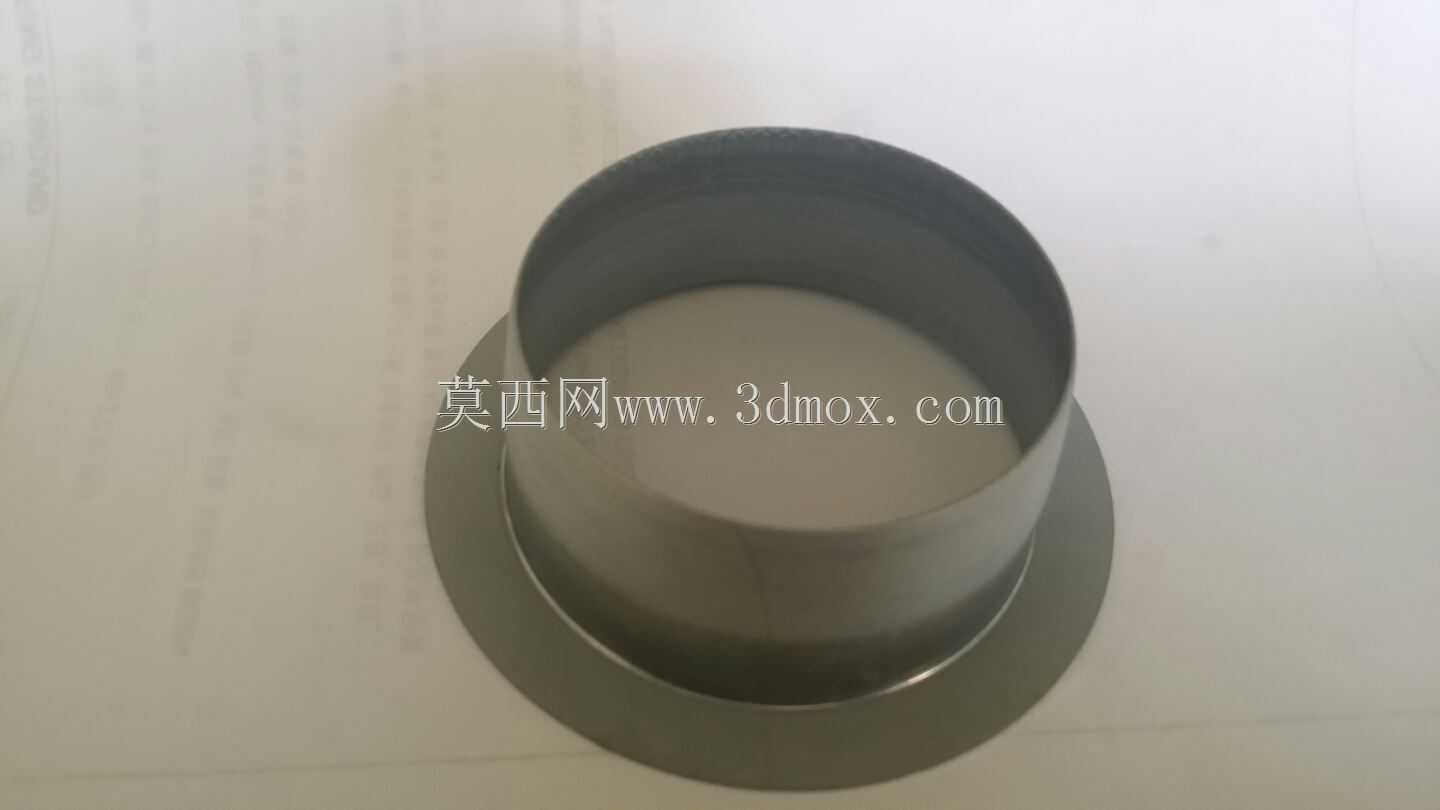

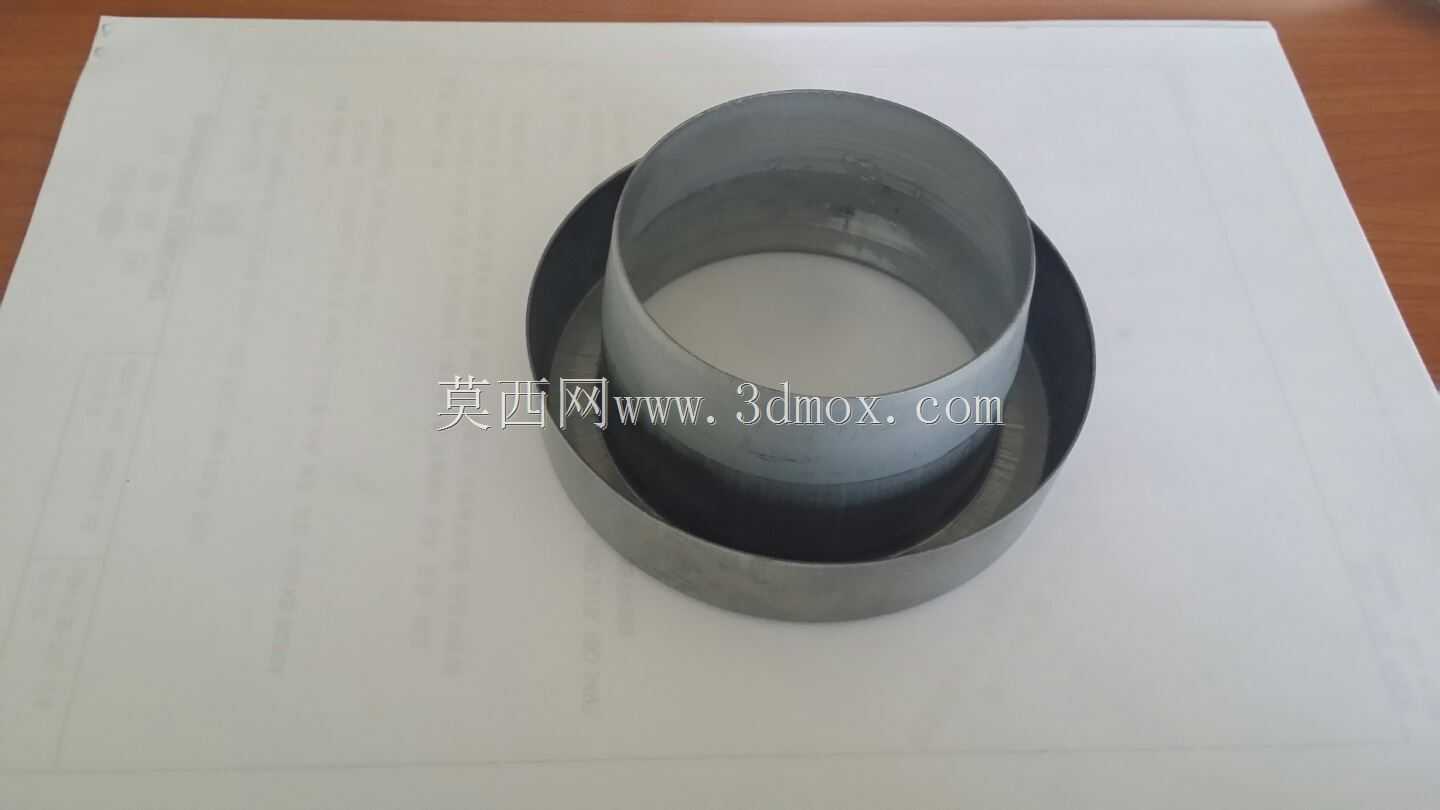

带法兰边碳钢深拉深冲压圆筒结构件

　　该带法兰边的拉深圆筒件，是传感器装配、流体管路接驳、小型壳体封装场景中常用的结构承载部件，日常在压力变送器外壳、小型通气导油套筒、精密仪器防护衬套的结构设计中经常会用到这类零件，它的一体成型结构能避免拼接焊缝带来的泄漏、强度不足问题，在有密封要求、薄壁防护需求的工位上适配性极强。从结构设计逻辑来看，底部一体成型的法兰边是安装定位的核心边界，法兰端面的平面度直接决定安装后的密封可靠性，建模时需要重点控制法兰与筒身的过渡圆角，这个区域是拉深成型时材料流动最剧烈的位置，圆角过小会导致成型过程中材料拉裂，圆角过大则会在安装时出现密封面压合不实的问题。筒身部分采用等壁厚设计，材料为镀锌碳钢，表面镀锌层厚度控制在0.006至0.25英寸区间，

　　既能满足常规工况下的防锈需求，也不会因为镀层过厚影响筒身内外径的装配公差。成型工艺上整合了拉深、切边、整形多道冲压工序，相比旋压、卷制焊接的加工方式，冲压拉深的成品一致性更好，适合批量生产的零部件配套需求，筒身的圆度、端面与法兰面的垂直度是建模时需要重点标注的形位公差，这些参数直接影响后续装配时与配合件的同轴度，避免出现安装偏斜、密封件压偏失效的问题。在实际选型适配时，需要注意筒身的有效深度要大于内部安装元器件的轴向尺寸，预留出足够的装配余量，法兰边的外径要匹配安装位的开孔尺寸，法兰上的安装孔位（若后续工序加工）需要与配合件的螺柱位置严格对齐，筒身的内外径公差要根据配合性质选择，间隙配合时要预留镀层厚度带来的尺寸增量，

　　过盈配合时则要考虑压装过程中的材料形变余量。这类零件在建模时还要提前预判成型后的回弹量，筒身开口位置的轻微扩口回弹需要在模具设计阶段做补偿，避免成品尺寸超出公差带，表面处理的镀层厚度也要在三维模型的尺寸标注中提前预留，防止成品因镀层堆积导致装配卡滞。
