铝合金冲压焊接传感器安装承载板件

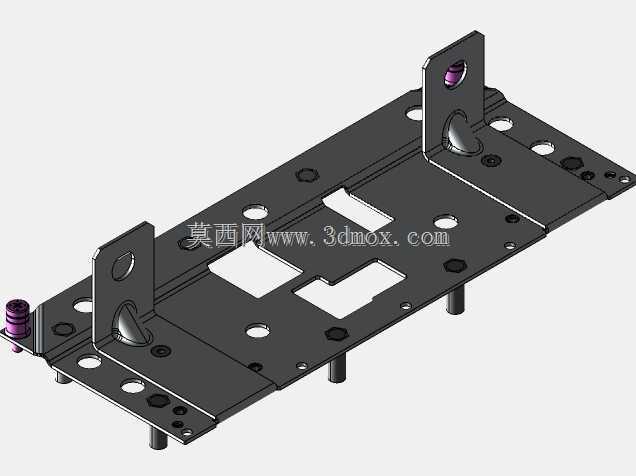

　　这款冲压焊接板件采用AL5052-H32铝合金加工成型，材料本身具备优秀的抗腐蚀性能与中等强度，适配多数工业场景下的长期使用需求，不会因常规工况的温湿度变化出现明显形变或锈蚀问题。从实际应用场景来看，该板件主要作为传感器类元器件的安装承载基体，常见于工业检测设备、自动化产线的传感模组单元中，用来固定传感元件、配套接线端子与小型辅助定位组件，为整套传感单元提供稳定的安装基准。

　　设计阶段优先考虑了钣金加工的工艺可行性，主体板材厚度覆盖0.006至0.25英寸区间，可根据实际承载需求选择对应料厚，成型工艺兼容弯曲、滚压、旋压、拉深等常规冲压工序，剪切工序可采用普通冲裁、激光切割、等离子切割或水射流切割，适配不同加工厂商的设备条件，无需定制特殊刀具即可完成批量生产。板身开设的多组不同规格通孔，分别对应传感器本体安装、走线避让、与设备主体的螺栓固定、定位销对位等功能，两端向上弯折的带孔立耳，可用来固定外接的防护盖板或是接线导向结构，板底预留的压铆螺柱位置，能够直接固定PCB类传感电路板，不需要额外增加转接支架，减少整体模组的装配零件数量。

　　表面处理可根据使用场景选择电镀、粉末涂料喷涂或是油漆覆盖，满足不同环境下的防护与外观要求，生产过程遵循ISO9001:2008质量管控标准，成型后焊接位置的形变控制在钣金件通用公差范围内，不会出现安装孔位错位的问题。安装边界方面，板件整体为扁平矩形结构，所有凸起的压铆螺柱与弯折立耳均在板身投影范围内，装配时不需要额外预留侧向操作空间，可直接贴装在设备的安装平面上，螺栓穿过板身对应的沉头孔即可完成固定，装配效率较高。板身预留的多组异形避让槽，既可以减轻板件自身重量，也能为传感器的感应端留出探测空间，避免板件本身遮挡传感信号路径，同时还能作为装配时的手持对位位置，方便操作人员快速调整安装角度。焊接位置均设置在立耳与主板的连接转角处，采用三角加强焊结构，提升立耳的抗弯折强度，即使受到外接管线的拉扯力，也不会出现立耳断裂变形的问题，保障长期使用的结构稳定性。
