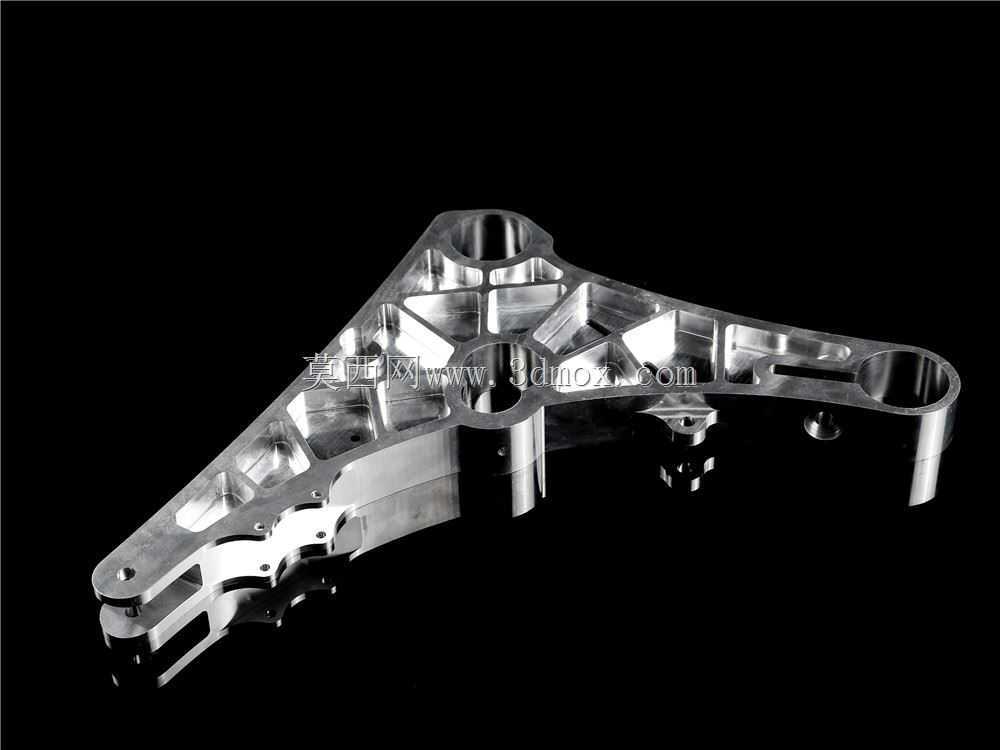

汽车用铝合金三角支撑结构件

　　该三角构型的铝合金结构件，主要应用于乘用车底盘与悬挂系统的连接支撑场景，也可适配部分新能源车型的三电系统安装支架工况，在整车运行过程中承担多方向载荷传递与部件定位的核心作用。从实际使用需求出发，这类零件需要同时满足静态支撑强度与动态疲劳抗性，在车辆经过颠簸路面、紧急变道等工况时，能够抵消来自不同方向的冲击载荷，避免连接部位出现形变或断裂失效。设计阶段优先采用了三角稳定构型，三个端点分别设置对应安装位，每个安装孔位周边都做了局部加厚处理，避免螺栓预紧时出现应力集中导致的局部压溃，同时在非受力区域做了大面积的镂空挖槽处理，在保证整体结构刚性的前提下尽可能降低零件自重，契合汽车行业轻量化的设计趋势。零件整体采用铝合金材质加工，

　　相比传统钢制支架减重比例可达40%以上，同时铝合金本身的抗腐蚀特性能够减少后期表面处理工序，适配批量数控加工的生产流程，单件加工节拍短，量产阶段的成本控制优势明显。从安装边界来看，三个安装端的孔位同轴度公差控制在0.02mm以内，端面平面度公差不超过0.01mm，能够保证与对接部件的贴合精度，避免装配后出现附加应力。零件的主体壁厚控制在3mm，加强筋位置厚度根据受力仿真结果做梯度调整，受力较大的主支撑筋厚度达到6mm，非受力的装饰性镂空区域壁厚控制在2mm，在加工过程中可以通过三轴数控铣床一次装夹完成大部分面的加工，仅侧面的部分斜孔需要做二次装夹找正，加工工艺性良好。在实际选型适配时，需要注意核对三个安装端点的中心距尺寸，

　　确保与周边部件的运动间隙保持在5mm以上，避免车辆运行过程中出现运动干涉，同时安装螺栓的预紧力矩需要匹配铝合金材质的强度特性，避免力矩过大导致螺纹滑牙或零件局部变形。这类结构件的设计逻辑完全围绕量产加工可行性展开，所有转角位置都做了R2以上的圆角处理，既避免加工时出现刀具崩损的问题，也能有效降低应力集中系数，提升零件的疲劳寿命，在台架振动测试中，能够满足整车30万公里行驶里程的疲劳强度要求，适配多数家用乘用车的使用工况。
