铝合金压铸汽车流体控制集成部件

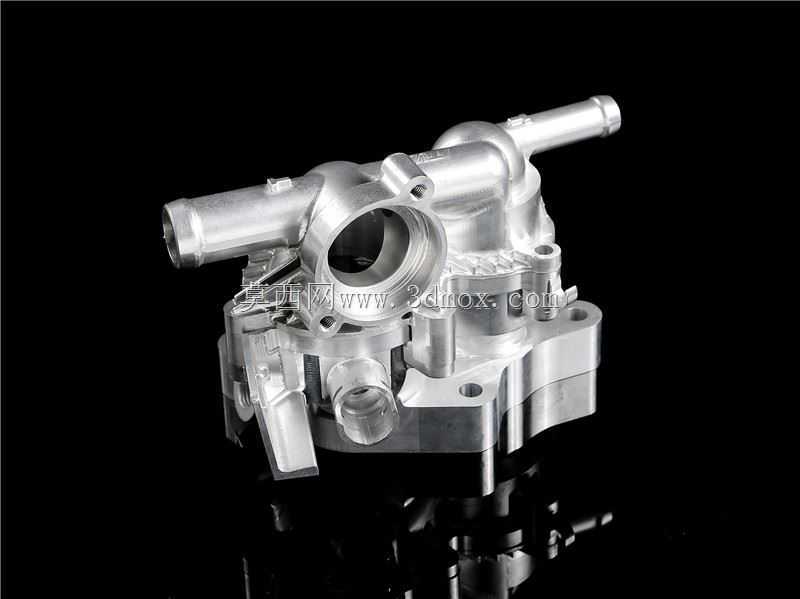

　　这款铝合金压铸构件是汽车热管理系统与油路分配回路中的核心集成部件，主要应用在乘用车及轻型商用车的动力舱周边，承担多通路流体的导通、转向、分流与压力承载功能，替代传统多个独立管路接头拼接的结构，大幅减少动力舱内的管路排布空间，降低装配工序数量与潜在泄漏点。从实际装车场景来看，该部件安装在发动机缸体侧方的预留安装位，周边紧邻节温器壳体与机油冷却器接口，需要在-40℃到140℃的宽温域工况下稳定工作，同时承受冷却液、机油等不同介质的长期冲刷与压力波动，设计阶段就将耐压等级设定为1.2MPa的持续工作压力，峰值耐受压力可达2.5MPa，满足整车全生命周期的可靠性要求。设计过程中优先采用一体化压铸成型的结构思路，将原本需要5个独立接头、

　　3段连接管路实现的通路全部集成在单一铸件基体上，基体壁厚根据不同通路的流量需求做差异化设计，主流通路壁厚控制在3.5mm，旁通支路壁厚不小于2.5mm，既保证整体结构强度，又尽可能控制构件自重，最终成品重量比传统拼接结构降低42%，符合汽车轻量化的设计导向。外形轮廓上，该构件整体采用不规则的多接口布局，三个轴向伸出的管路接口分别对应发动机主冷却回路、机油冷却回路、暖风水箱回路，接口端面全部采用数控精加工处理，平面度控制在0.02mm以内，保证与对接管路的密封面完全贴合，无需额外增加密封垫片即可实现可靠密封，减少后期维护的密封件更换需求。安装边界方面，构件底部设置两个M8的螺栓安装孔，孔位同轴度公差控制在0.05mm，

　　安装时直接通过螺栓固定在缸体的预制凸台上，安装面与缸体接触面之间设置0.8mm厚的耐油橡胶密封垫，抵消发动机运行过程中产生的微小振动，避免长期振动导致的连接松动。构件上的传感器安装位采用一体化凸台结构，凸台内孔预留密封圈安装槽，可直接拧入温度或压力传感器，无需额外加工转接座，减少装配环节的加工工序。压铸成型后，所有流道内壁都经过去毛刺处理，流道转弯处采用R3以上的圆角过渡，避免流体在转角处产生涡流导致的压力损失，经实测，该集成结构的流体压力损失比传统管路拼接结构降低18%，能够有效提升冷却与润滑回路的循环效率。表面处理采用硬质阳极氧化工艺，膜层厚度控制在8-12μm，提升铝合金表面的耐腐蚀性与耐磨性能，抵御冷却液、机油中杂质的长期冲刷，避免长期使用后出现内壁腐蚀剥落导致的管路堵塞问题。
