AL6061-T6铝合金数控加工安装基板

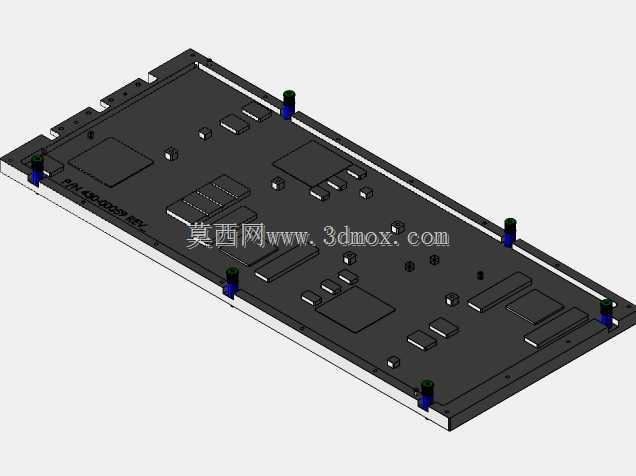

　　这款铝合金加工件采用AL6061-T6材质打造，是精密传感检测设备内部的核心承载安装基板，日常应用在工业自动化检测工位、实验室精密传感模组、高精度在线测量设备中，作为各类传感元件、信号处理模块、接线端子的统一安装载体，承担元器件定位、结构支撑、电磁屏蔽辅助以及散热传导的多重作用。设计阶段优先考虑了多元器件的布局兼容性，基板表面排布的不同规格沉台、定位孔、安装柱位，分别对应不同尺寸的贴片式传感元件、接插件、隔离柱的安装需求，所有安装位的位置公差控制在±0.02mm范围内，避免元器件装配后出现位置偏移导致的信号采集偏差。基板边缘设置的定位凸台与安装通孔，匹配设备内部机架的预装定位销，装配时可直接卡入定位后锁付紧固件，无需额外调整位置，

　　大幅提升整机组装的效率。表面处理采用符合ASTM B733-04标准的1型化学镀镍工艺，镀层均匀覆盖所有加工面，在不改变零件尺寸精度的前提下，提升基材的抗腐蚀能力与表面硬度，避免长期在工业车间环境下出现氧化锈蚀，同时降低表面接触电阻，减少对弱信号传感回路的电磁干扰。加工流程覆盖了数控粗铣开料、精铣成型、点位钻孔、孔位铰削、边缘倒角去毛刺、多工序研磨抛光、超声波清洗去除加工残留、化学镀镍表面处理等全工序，所有锐边均做了R0.2以上的倒角处理，避免装配过程中划伤操作人员或损坏元器件连接线。基板的整体厚度、安装孔位间距、沉台深度均严格匹配对应传感模组的安装边界，可直接替换同规格的进口设备承载板，无需对原有设备结构做任何修改，适配性较强。板面预留的走线槽位可规整排布传感器的信号连接线，避免设备运行过程中线路晃动产生信号干扰，同时也方便后期设备维护时的线路排查与元器件更换。
