不锈钢拉深冲压端帽结构设计

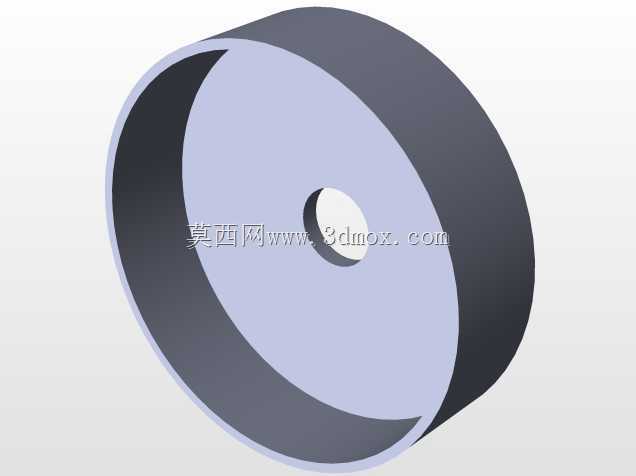

　　这款薄壁拉深金属帽件，是压力检测类传感单元的核心防护结构件，在工业测控、流体压力监测、小型精密传感模组装配场景中应用广泛，主要作用是为内部敏感芯体提供密闭防护空间，隔绝外部粉尘、水汽、腐蚀性介质侵入，同时兼顾受力传递的结构需求。从结构设计逻辑来看，整体采用带中心通孔的浅拉深回转体构型，侧壁为等厚薄壁结构，选用0.5mm厚度不锈钢板材作为加工基材，适配常规单工序冲裁、拉深、冲孔冲压工艺路线，无需额外切削加工即可成型，能够满足大批量量产的成本控制与精度一致性要求。设计阶段优先考虑了冲压成型的工艺可行性：拉深拔模角度控制在合理区间，避免成型过程中出现侧壁拉裂、起皱缺陷，底部与侧壁的过渡圆角匹配板材延展特性，减少冲压工序中的应力集中，

　　降低模具损耗率。中心通孔的尺寸精度直接决定了与传感芯体导压部位的配合公差，设计时预留了适配密封圈安装的配合余量，装配后可实现端面静密封，满足常规工业环境下的IP防护等级要求。从安装边界来看，该帽件的外圆尺寸适配标准规格的传感模组外壳安装位，轴向高度严格匹配内部芯体的装配空间，不会出现装配干涉问题；开口端的端面平面度控制在冲压件常规公差范围内，可与壳体端面实现贴合密封，无需额外的端面机加工序。实际应用中，这类冲压帽件除了基础防护作用，还可通过薄壁结构的微形变传递外部压力载荷，将被测介质的压力变化均匀传递到内部敏感元件上，避免局部应力集中导致的测量误差，同时不锈钢材质本身具备良好的耐锈蚀性能，可适配多数常规工业工况的使用需求，

　　无需额外做表面防腐处理。建模过程中严格遵循冲压件的成型规律，所有转角、壁厚参数都匹配实际冲压工艺的加工极限，不存在无法脱模、成型缺陷的结构问题，可直接用于冲压模具的结构设计参考，也可直接导入装配体完成传感单元的整体结构干涉校验，减少设计阶段的重复建模工作量。
