5.5*2.5规格直流5V电源插座结构

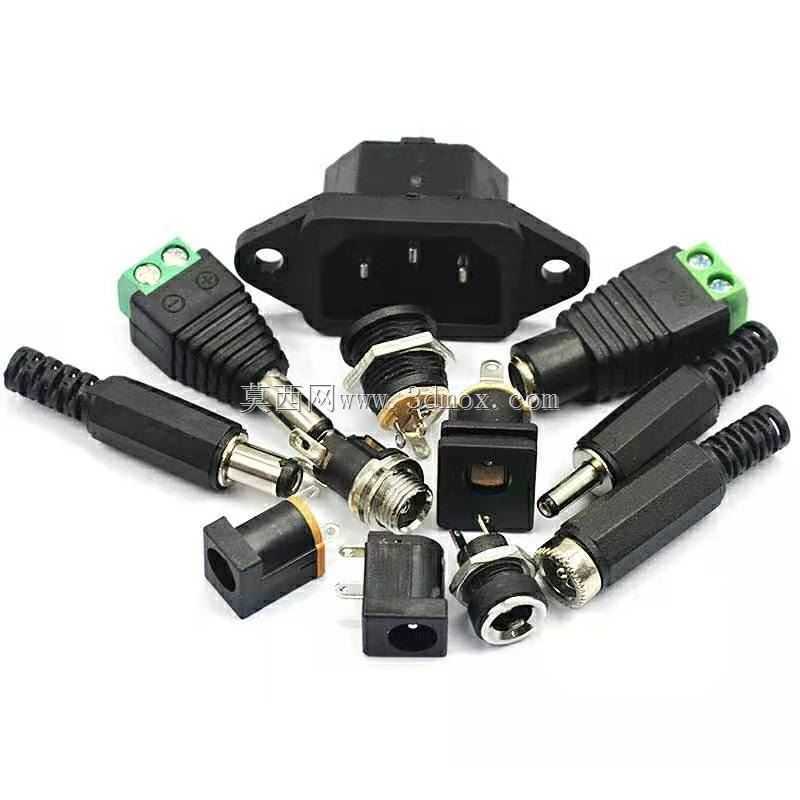

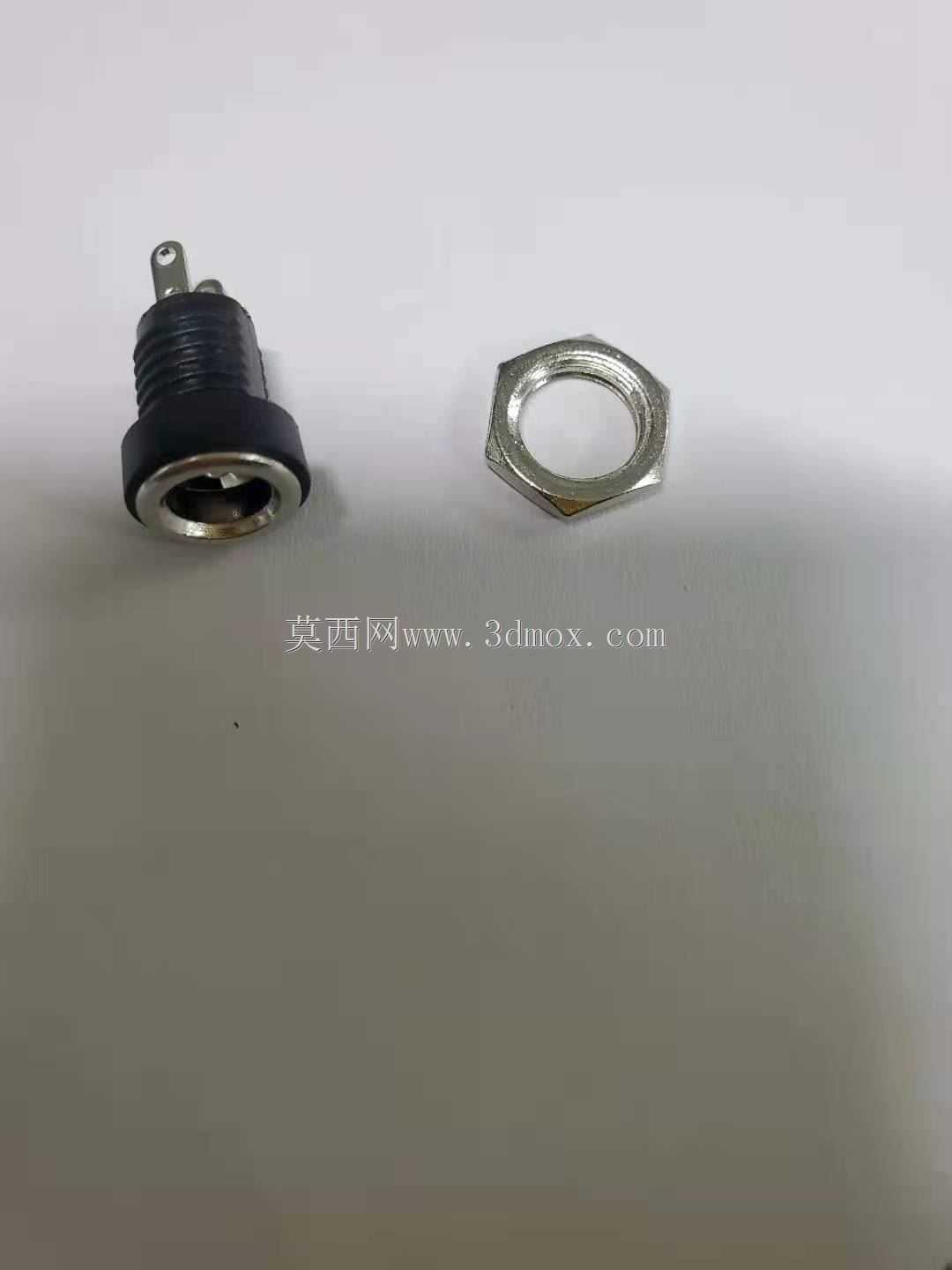

　　日常做小型电子设备、工控手持终端、桌面小型仪器的结构开发时，DC电源插座是绕不开的基础接插件，这次梳理的5.5*2.5规格直流5V插座，是行业内应用极广的一款板装/面板装通用供电接口。先从实际安装场景说，这类插座常搭配配套六角锁紧螺母使用，在设备外壳面板上开出对应直径的安装孔后，将插座主体从面板内侧穿出，外侧用六角螺母旋紧固定，安装后不会出现松脱晃动，能承受日常插拔的径向受力，很多手持检测设备、小型传感采集终端、桌面型3D打印配件、开源硬件开发外壳都会选用这款接口做直流供电输入。

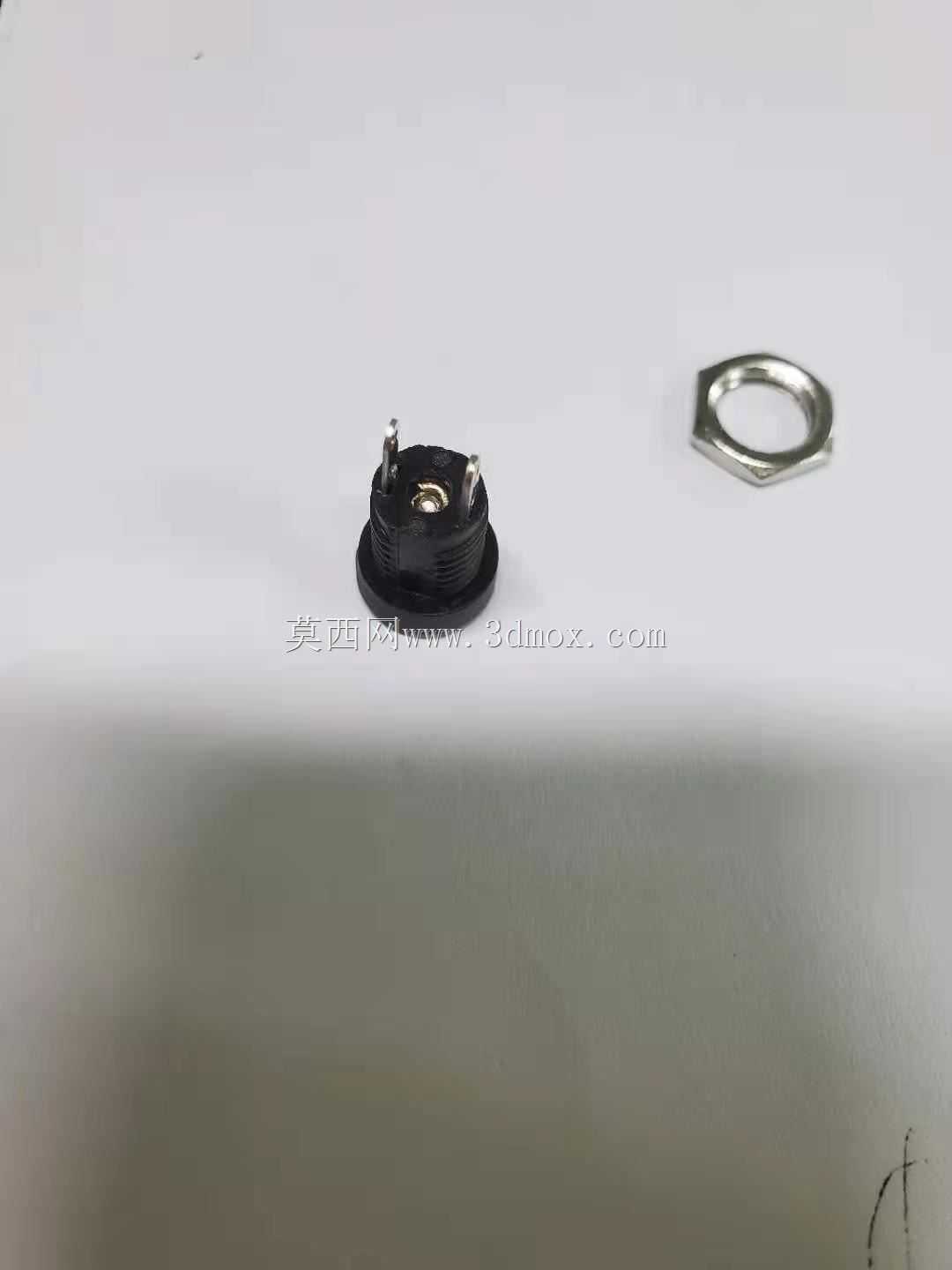

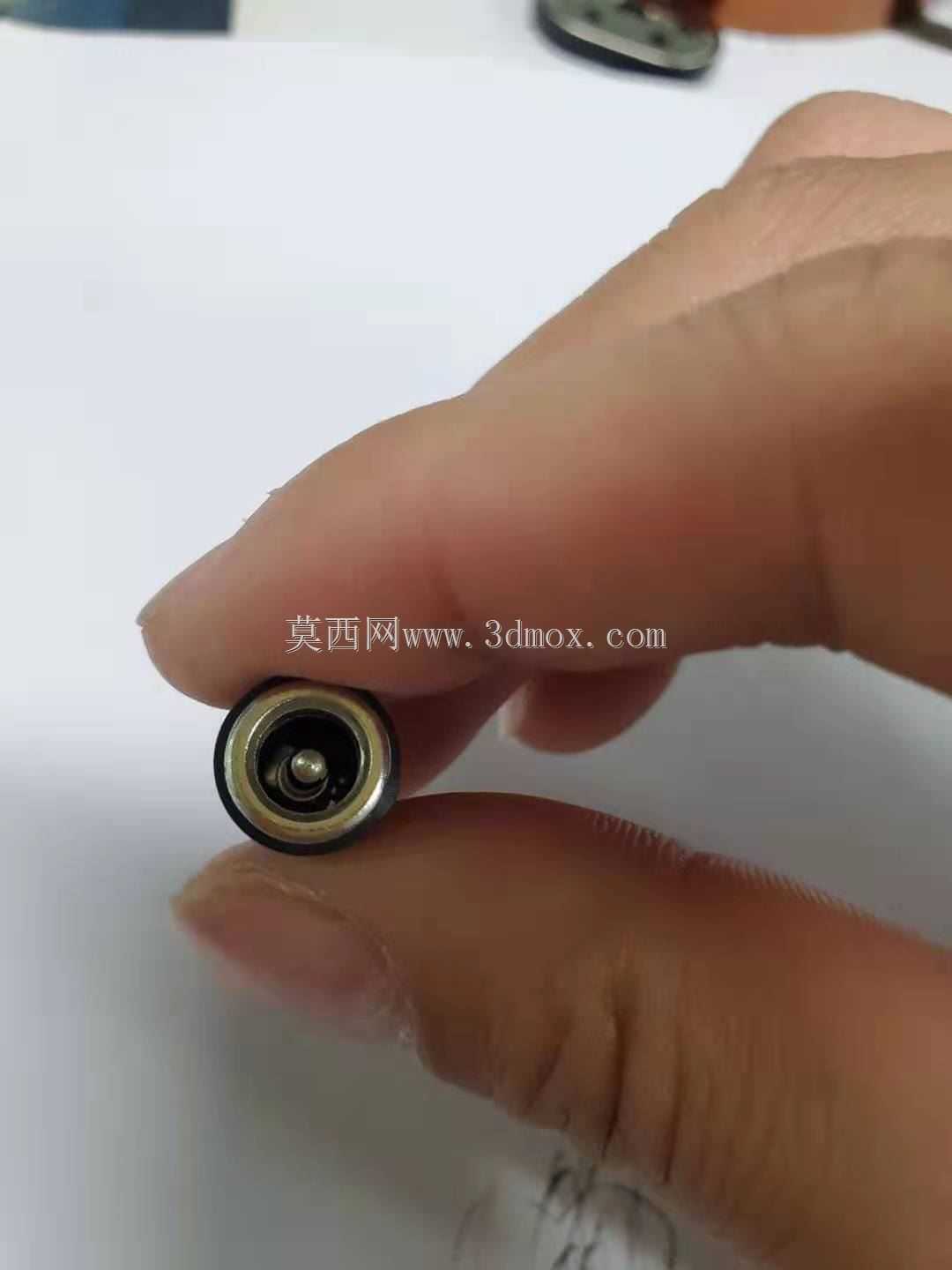

　　从功能特性上看，这款插座适配外径5.5mm、内径2.5mm的标准DC公头，额定适配5V直流供电场景，接触弹片采用弹性导电材质，插拔寿命能满足常规消费级与工业级小设备的使用频次，内部做了正负极隔离结构，避免插接过偏时出现正负极短路的问题，插座尾部带焊片引脚，既可以直接焊接导线外接电源模块，也能根据PCB布局做直插式焊板设计，适配不同的设备内部走线方案。

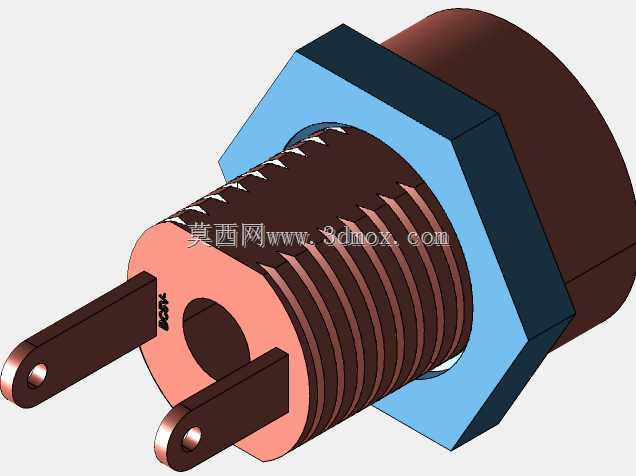

　　做三维建模的时候，首先要卡准安装边界尺寸：插座主体的螺纹段外径要和面板开孔留0.1-0.2mm的装配间隙，六角螺母的对边尺寸要预留足够的扳手操作空间，避免面板上其他结构件干涉螺母锁紧；插座外露在面板外侧的部分高度要控制好，不能突出外壳过多影响设备摆放，也不能凹陷过深导致公头无法完全插合。尾部焊片的位置要留出焊线或者焊板的操作空间，和周边壳体的筋位、内部元器件保持安全绝缘距离，避免焊盘焊点接触壳体造成短路。

　　很多新手建模的时候容易忽略插拔方向的受力余量，其实这类插座在实际使用中经常会受到斜向插拔的力，所以建模时插座根部和面板贴合的位置要做对应的限位台阶，分散插拔时的受力，避免长期使用后插座松动移位。另外配套的六角螺母要做标准的六角外形建模，方便后续生成装配指导文件，也能在做整体装配干涉检查时，提前发现螺母和周边外壳结构的冲突问题，减少开模或者手板制作时的返工概率。这类基础接插件的模型精度直接影响后续整机装配的顺畅度，尺寸公差要按照通用五金件的行业标准预留，不能完全按理论零公差建模，否则实际装配时很容易出现装不进去或者间隙过大松垮的问题。
