斜齿螺旋齿轮三维结构设计作品

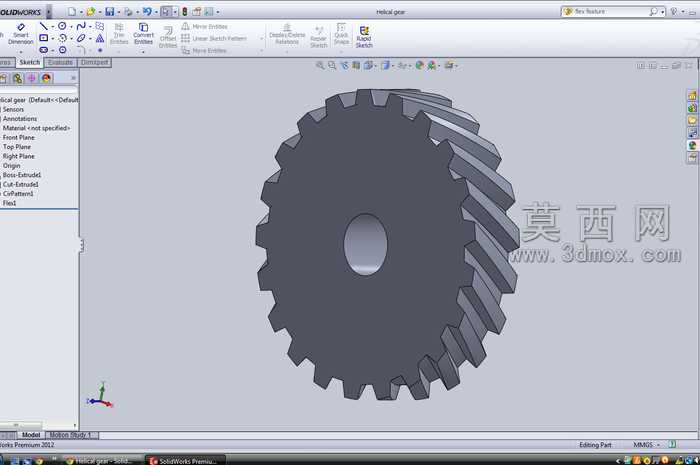

本作品为斜齿结构的螺旋齿轮三维建模成果，建模过程依托三维设计环境完成，整体建模逻辑遵循机械零件设计的规范流程，从基础特征搭建到细节结构完善逐步推进。建模初始阶段首先确定齿轮的基准坐标系，以前视基准面作为草图绘制的核心基准面，绘制齿轮的齿顶圆、齿根圆、分度圆等基础轮廓参考线，明确齿轮的径向尺寸边界，同时确定中心轴孔的孔径尺寸，完成轮毂基础轮廓的草图绘制后，通过凸台拉伸特征生成齿轮的基体胚料，确定齿轮的整体厚度与基础盘状结构。齿形部分的创建是本模型的核心环节，通过螺旋线生成工具匹配齿轮的螺旋角参数，生成符合设计要求的螺旋引导路径，再以齿槽的截面轮廓作为扫描切除的轮廓，沿螺旋引导路径完成单条齿槽的切除特征，之后通过圆周阵列特征，以齿轮中心轴为阵列基准，按照设定的齿数完成全部齿槽的阵列切除，形成连续均匀的螺旋轮齿结构。轮齿的齿顶、齿根位置均做了符合机械设计规范的圆角过渡处理，避免应力集中问题，中心轴孔的内壁设置了合理的公差参考结构，轴孔与轮毂的衔接位置做了倒角处理，方便实际装配过程中的轴件导入。建模过程中还通过特征的柔性调整功能，对轮齿的螺旋角度、齿厚参数进行校验调整，确保轮齿的啮合面弧度平滑连续，相邻轮齿的间距均匀一致，无特征错位、变形等问题。模型完成后对各特征进行了合并校验，检查特征之间的父子关系是否合理，删除冗余的参考特征与无效草图，确保模型特征树清晰规整，整体结构无几何错误，可直接用于后续的装配干涉检查、运动仿真分析，也可作为机械传动结构设计的参考构件，适配各类齿轮传动场景的设计需求，模型的结构参数符合通用斜齿轮的设计规范，轮齿的啮合面精度满足常规传动场景的设计要求，轮毂与轮齿的衔接结构强度经过结构校验，可承受常规传动工况下的载荷传递需求。
