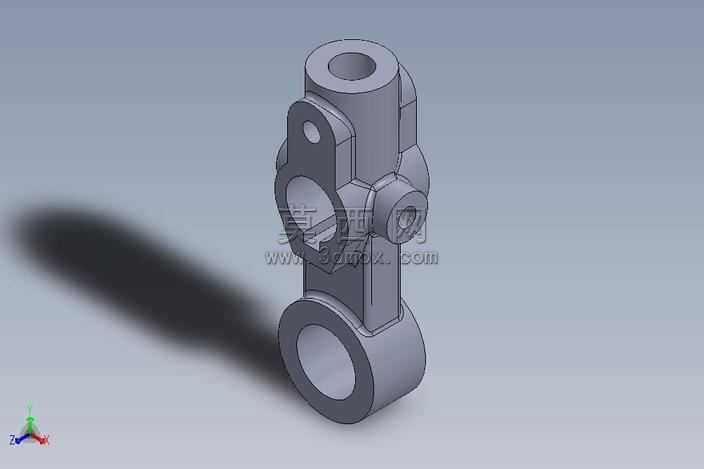

本次惰臂构件的三维建模以机械传动系统的实际功能需求为核心出发点,首先完成整体结构的参数化规划,结合惰臂在传动链路中承担的支撑、导向与载荷传递作用,确定主体采用竖置承力臂搭配上下两组同轴铰接孔的基础构型。建模过程中先以草图绘制基准截面,精准定位上下铰接孔的中心距与孔径参数,保证后续装配时与配套销轴的配合公差符合机械设计标准,主体承力臂的截面采用变厚度设计,在中部载荷集中区域适当增加壁厚,在非受力区域做轻量化减薄处理,兼顾结构强度与零件自重控制。在主体结构基础上,依次完成侧向连接凸台、定位销孔、侧边限位凸缘等附属结构的建模,每一处特征都严格对应实际装配的限位、固定需求,比如侧向凸台的安装孔位与主体铰接孔的垂直度公差控制在合理范围,避免装配后出现运动卡滞。材质设定上选择常用的合金结构钢作为基础材质,渲染时赋予金属哑光质感,还原真实机加工零件的表面纹理,同时通过光影渲染突出零件的棱边倒角、孔位内壁的加工特征,清晰展现各部分的结构衔接关系。整体建模过程遵循机械设计的工艺性要求,所有棱边都设置了合理的倒角与圆角,既避免应力集中提升零件使用寿命,也符合实际机加工的工艺规范,各孔位的同轴度、端面的平面度等形位公差都在建模阶段通过参数约束提前保证,确保模型导出后可直接用于工程图生成、装配干涉检查以及后续的加工工艺规划,完整还原了惰臂作为传动系统辅助构件的全部结构特征与功能设计逻辑。
------分隔线----------------------------
说点什么吧
- 全部评论(0)
还没有评论,快来抢沙发吧!
- 模板大小 563.18 KB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks,效果图,其它,
- 软件分类 通用机械零部件
