小型手持电子设备亚克力堆叠外壳结构设计

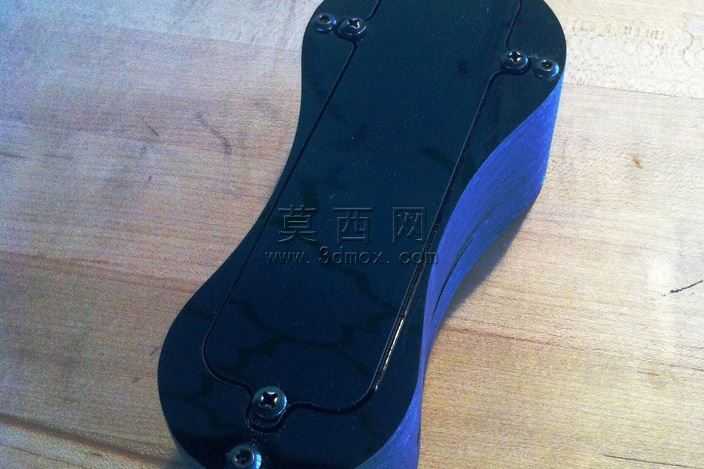

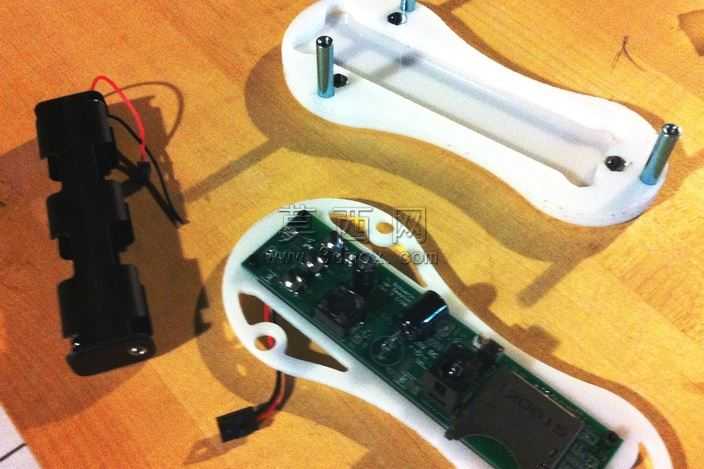

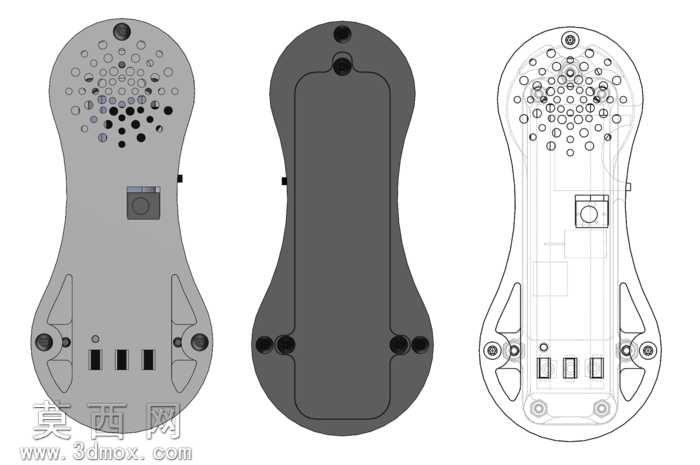

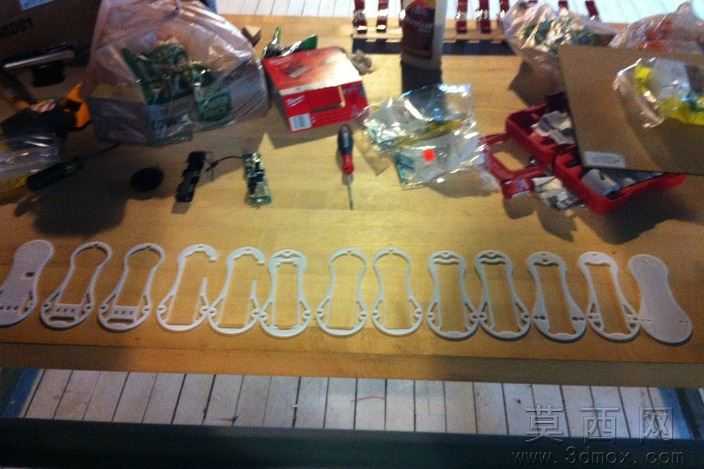

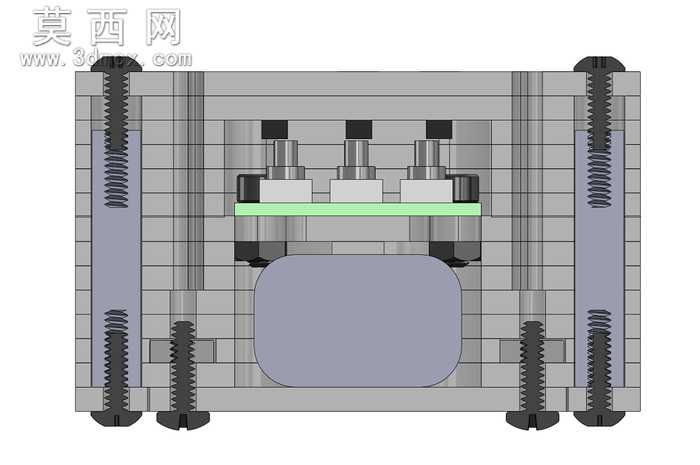

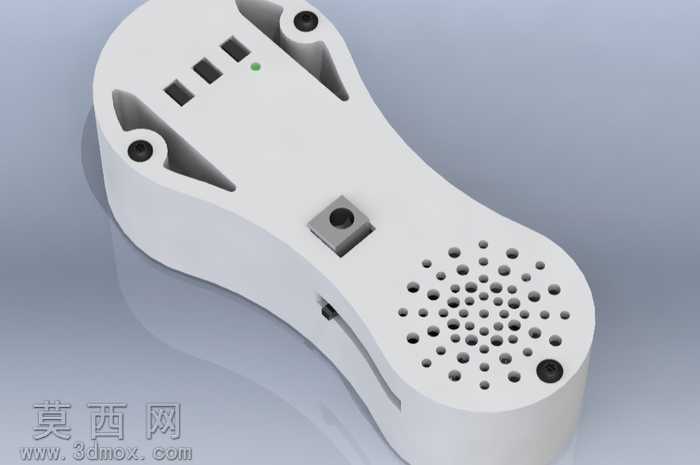

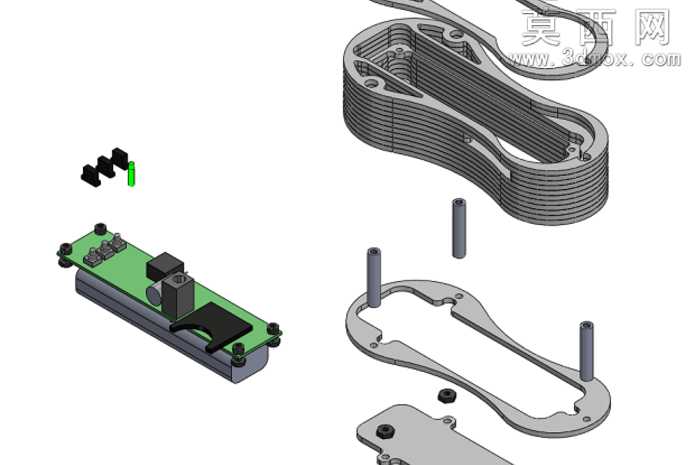

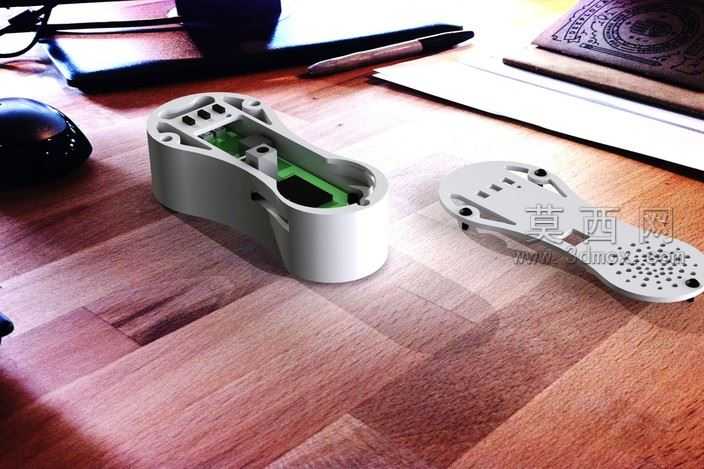

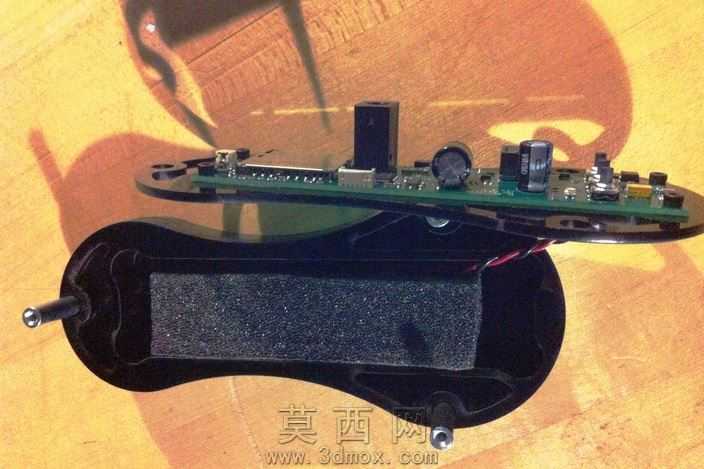

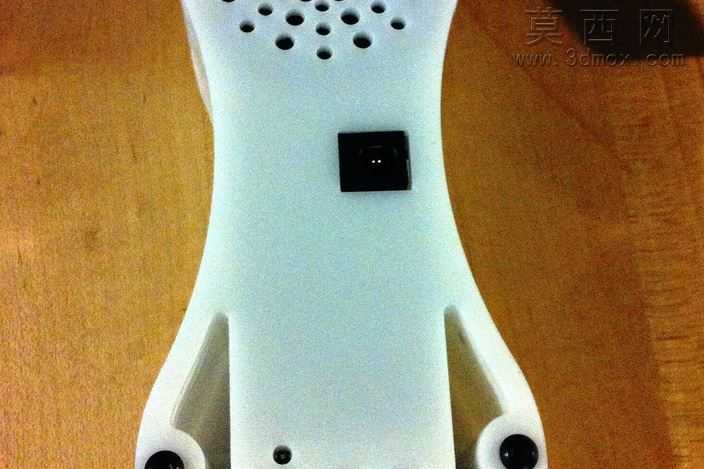

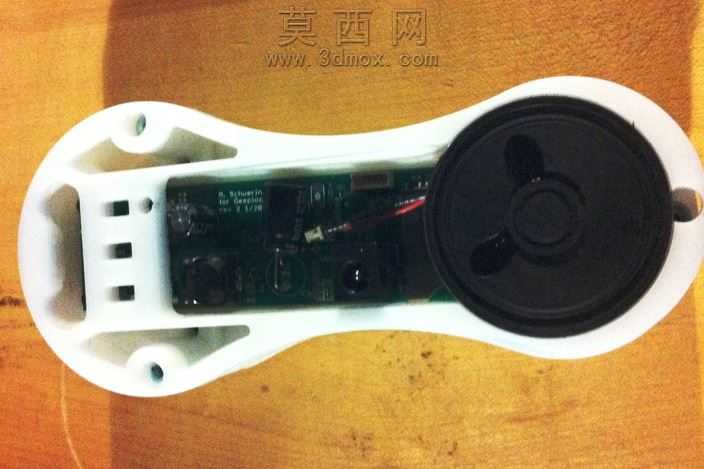

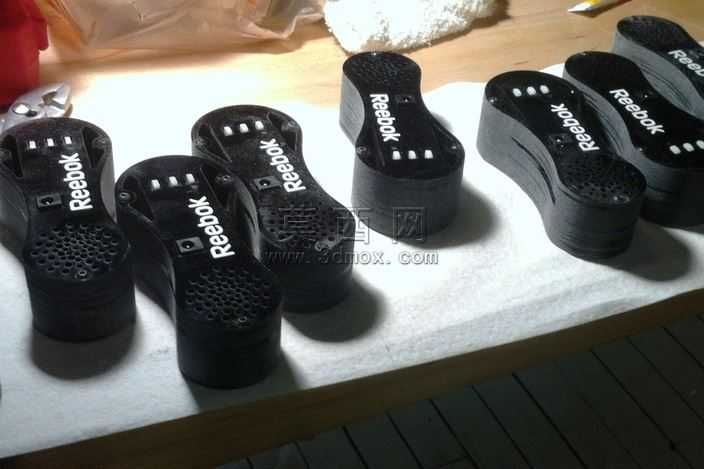

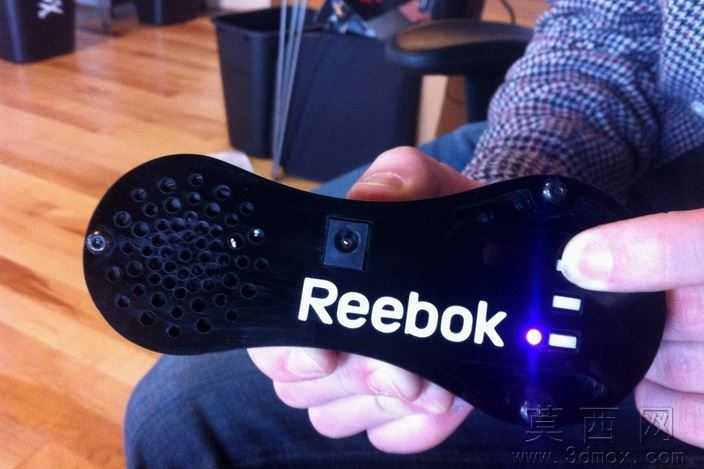

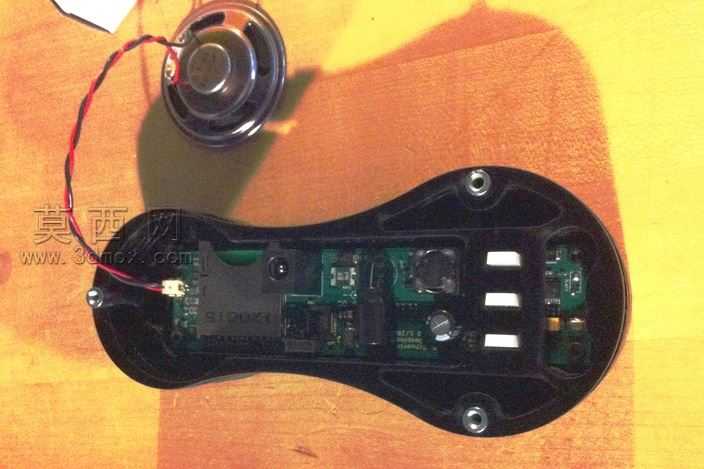

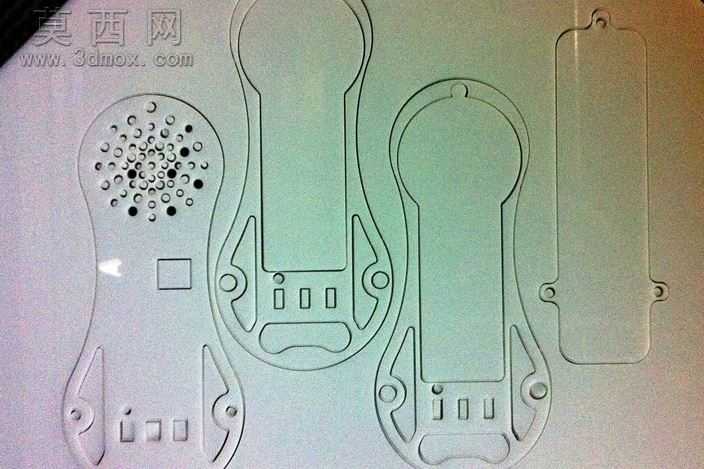

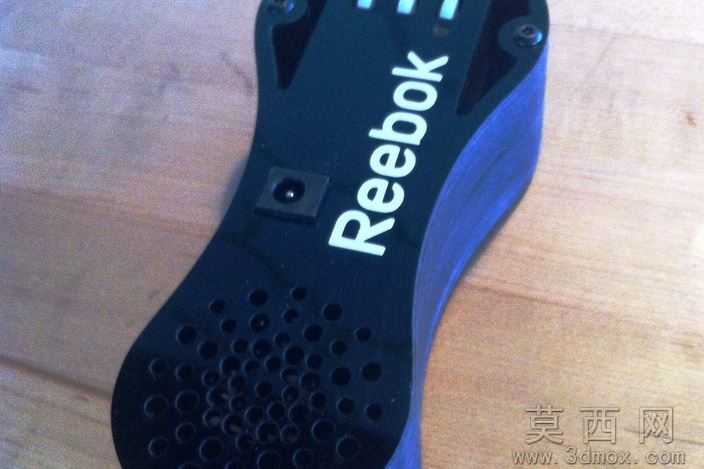

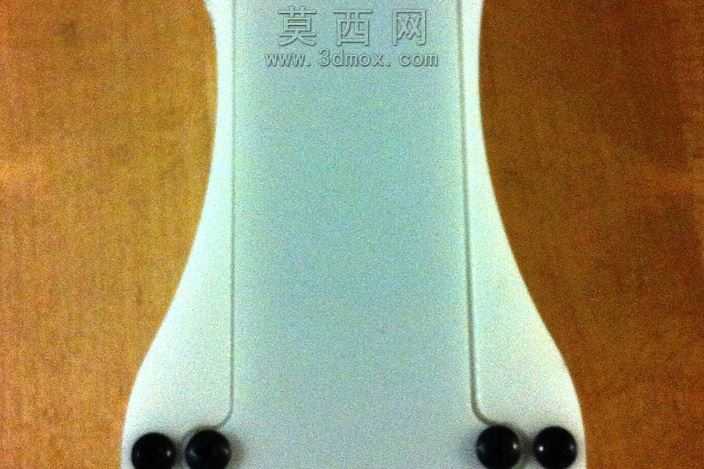

本作品为小型手持类电子产品的外壳结构三维设计，整体采用亚克力堆叠的模块化设计思路，依托三维建模软件完成全参数化结构搭建，兼顾小批量试制的成本控制与硬件功能验证的实用性需求。建模阶段首先完成外壳整体轮廓的曲面搭建，采用符合手持握持习惯的流线型弧面造型，边缘做圆角过渡处理，避免尖锐棱角带来的使用不适感，整体轮廓尺寸适配内置4节AA电池的电池仓、自定义PCB板、扬声器、控制按钮、LED光管等核心硬件的排布空间。结构设计上采用层叠式堆叠方案，从2D激光切割的亚克力板材零件出发，完成每一层板件的特征建模，针对torx螺丝连接结构单独设计带螺纹的垫片针脚，建模过程中严格约束各层板件的对齐基准，保证层间装配后齐整无错位；底部电池盖位置单独设计菲利普斯泛头螺钉与圈养螺母的配合结构，建模时预留足够的螺纹啮合深度，同时在电池仓周边设计定位凸台，避免电池使用过程中出现移位。针对扬声器安装位置，在顶部外壳与锥形凹陷处做声学避让结构，建模时精准计算扬声器振膜与外壳内壁的间隙值，既保证足够的出声空间，又尽可能减少多余的内部堆叠材料，实现外壳整体的轻量化。渲染阶段针对亚克力材质做半透明质感调试，还原亚克力板材的通透度与表面轻微磨砂的触感，内部PCB板做阻焊层、丝印层、元器件焊点的分层材质赋予，电池、扬声器、按钮等配件分别匹配对应的塑料、金属、橡胶材质参数，场景搭建采用桌面办公环境的光影设置，通过柔和的侧光打亮外壳的层叠结构细节，清晰展现内部硬件的排布逻辑与外壳的装配关系。建模过程中同步完成各零件的干涉检查，针对螺丝柱、定位卡扣、出声孔、按钮避让位等细节特征逐一做间隙验证，保证所有零件装配后无结构冲突，同时预留0.2mm的装配公差，适配激光切割加工的精度误差，满足小批量手板制作的直接生产需求，无需二次调整结构即可导出加工图纸进行试制。
