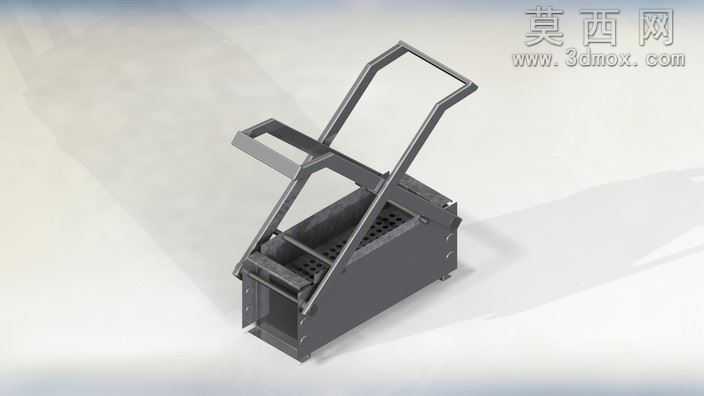

手动式纸型煤成型压制设备结构模型

本模型为手动杠杆式纸型煤压制设备的三维结构建模成果，建模过程围绕真实民用型煤压制器具的功能逻辑展开，完整还原了设备的操作交互与成型作业的全流程结构。建模阶段首先梳理手动压制设备的力传导路径，从顶部握持的杠杆压臂入手，精准绘制压臂的弯折角度与握持段的轮廓尺寸，确保杠杆支点的位置符合手动施力的省力设计逻辑，压臂与下部成型仓的连接铰接结构做了精细化处理，还原了铰接轴的配合间隙与限位结构，避免压臂作业过程中出现侧向偏移。下部的成型仓主体采用钣金折弯结构的建模逻辑，还原了仓体侧壁的拼接焊缝定位、内部滤孔的阵列排布，滤孔的孔径与间距参照真实型煤成型的透水透气需求设置，仓体底部的承托结构做了可拆卸式的结构设计，方便成型后的型煤块顺利脱出。材质渲染阶段，整体设备主体采用哑光深灰铸铁材质，还原小型民用五金器具的厚重质感，压臂的握持段做了细微的磨砂纹理处理，模拟长期手动握持形成的磨损质感，仓体内部的滤孔区域做了轻微的金属反光强化，突出冲孔结构的边缘锐度，铰接轴位置做了亮面金属材质区分，还原活动部件的加工精度差异。设计思路上完全围绕手动作业的操作便利性展开，压臂的开合角度设置在符合人体工学的操作区间，无需过度抬臂即可完成填料、压制、脱模的全套动作，仓体的容积参照单次成型的型煤尺寸设置，确保手动施力即可完成压实作业，整体结构无冗余部件，所有连接结构均采用简易的螺栓与铰接配合，还原小型民用器具易加工、易维修的设计特点，模型完整呈现了手动压制类设备的杠杆力传导、成型腔设计、脱模结构配合的核心机械逻辑，可作为手动施压类小型民用设备的结构参考案例。
