适配Prokart的引擎幻灯片支撑结构件

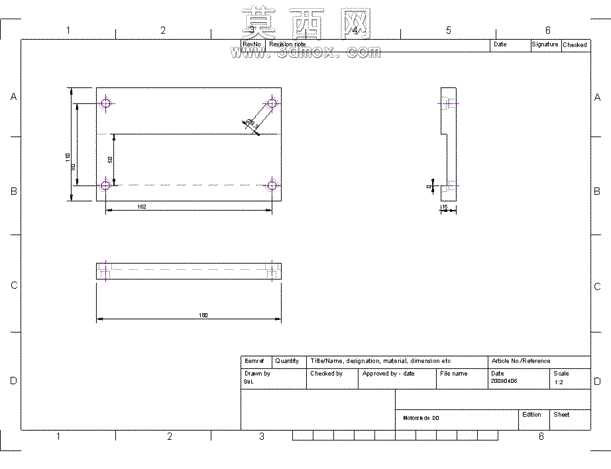

本结构件采用三维参数化建模方式完成全流程设计，建模初期先梳理安装适配需求，针对Prokart引擎的安装空间、本田gx160机型的固定点位参数，先绘制二维基准草图，确定主体长条形板件的轮廓尺寸，精准定位四个安装孔的相对位置，其中一侧的斜向固定孔位严格匹配引擎侧部的安装角度，保证装配时无干涉。建模过程中对板件的折弯结构做了单独的特征处理，侧视方向的阶梯折弯段完全贴合引擎对应安装面的轮廓，折弯处的圆角参数按照五金冲压件的工艺规范设置，避免应力集中问题。材质选用常规冷轧钢板作为设计基准，渲染时赋予哑光镀锌的金属材质效果，还原五金配件的真实表面质感，同时对安装孔的内壁做了细节刻画，体现孔位的加工精度。结构设计上重点考量安装后的间隙适配，通过三维软件的干涉检查功能，模拟板件安装后与周边引擎部件、相邻结构的距离，确保预留足够的装配操作空间与运行间隙，可弥补对应安装位置的座位宽度与位置公差，保证装配后定位稳固。设计过程中同步输出标准工程视图，包含主视、侧视、俯视三个方向的投影视图，完整标注各段长度、孔位间距、折弯高度、孔径等关键尺寸，同时设置规范的标题栏区域，预留件名、材质、比例、审核等信息位，符合机械加工图纸的输出标准。整体建模过程严格遵循机械设计的公差配合要求，所有特征参数均可直接对接加工环节，无需二次调整尺寸，板件的厚度参数匹配常规五金冲压的加工能力，安装孔位的尺寸适配对应规格的固定螺栓，斜向孔位的角度经过多次模拟调整，确保安装时螺栓可顺利穿入锁紧，不会出现孔位错位的问题。
