飞机中期平面应力计算结构模型

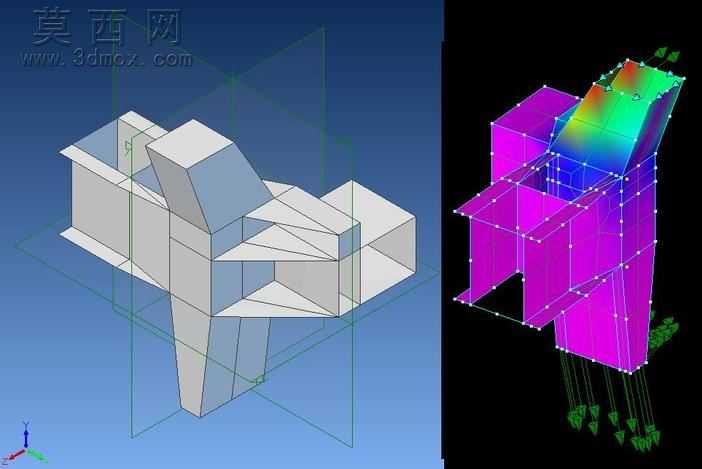

该模型围绕飞机中期平面构件的应力分析需求开展三维建模工作，建模阶段先完成实体结构的精准搭建，针对构件的多块拼接式承力结构，逐一还原各板块的连接形态、空间角度与壁厚参数，确保几何形态完全匹配实际飞机中期平面的结构特征，所有棱边、衔接面的拓扑关系都经过校验，不存在几何破面、重叠错位的问题，为后续的力学仿真计算提供可靠的几何基础。模型完成实体搭建后，按照有限元分析的前置处理要求完成结构的网格划分准备，对应力集中风险较高的弯折衔接区域、板块交界位置做了网格加密规划，保证后续应力计算的结果精度能够覆盖关键承力部位的分析需求。从结构设计逻辑来看，该构件属于飞机机身中段的平面承力结构，需要传递机身纵向与横向的复合载荷，建模过程中充分还原了构件的空腔、加强筋布局以及各连接端面的安装定位特征，完整复现了构件在实际装配场景中的受力边界条件。在仿真结果的可视化呈现上，采用彩虹色阶映射的方式展示不同区域的应力分布状态，从低应力区域的紫色、蓝色过渡到高应力区域的绿色、黄色、红色，能够直观呈现构件在受载状态下的应力传递路径与应力集中点位，帮助设计人员快速识别结构的薄弱环节。整个建模流程兼顾了几何还原度与仿真适配性，既保证了实体结构与实际构件的一致性，也为后续导出至仿真平台开展应力计算、结构优化预留了标准的数据接口，能够直接导入力学分析软件完成边界条件加载、求解计算与结果后处理，支撑飞机中期平面结构的强度校核与结构优化工作。
