1英寸立式带座深沟球轴承三维设计

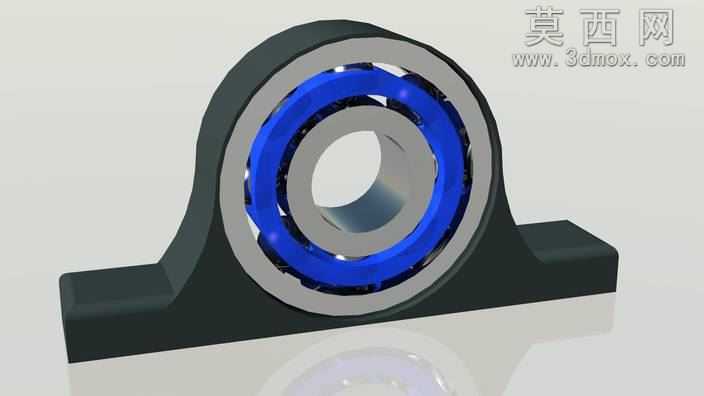

本作品为1英寸规格立式带座深沟球轴承的三维建模设计，整体建模过程严格遵循机械设计标准尺寸规范，先完成核心轴承部分的结构搭建：首先绘制轴承内圈、外圈的回转截面草图，通过回转特征生成内外圈基础实体，对内圈外圈的滚道位置做精准的圆弧曲面处理，保证滚道曲率与滚动体完美贴合，随后创建球形滚动体特征，通过圆周阵列命令均匀排布12颗滚动体于内外圈滚道之间，再添加蓝色保持架结构，保持架采用兜孔式设计，每一个兜孔对应一颗滚动体，通过圆周阵列完成保持架的整体造型，确保滚动体运转时不会发生相互摩擦或位置偏移。完成轴承核心部分建模后，进行立式轴承座的结构设计：轴承座采用铸铁材质的立式支座结构，底部设置两个对称的安装固定脚，每个固定脚预留安装螺栓的沉孔位置，支座主体为与轴承外圈过盈配合的圆弧包容结构，支座两侧做平滑的过渡圆角处理，避免应力集中问题，同时保证整体结构的强度与美观性。材质与渲染环节，对不同部件分配对应材质：轴承内外圈、滚动体赋予金属铬钢材质，调整金属粗糙度参数模拟真实轴承的金属哑光质感，保持架赋予深蓝色工程塑料材质，调整材质的反光度与透明度参数，还原工程塑料的视觉特征，轴承座赋予灰黑色铸铁材质，添加细微的铸造纹理贴图提升真实感，整体场景添加柔和的环境光与定向光源，调整光影角度突出轴承的结构层次，渲染输出时开启全局光照效果，让各部件的衔接处光影过渡自然，清晰展现装配关系。设计过程中重点考量了部件间的装配配合关系：轴承外圈与轴承座内孔采用基轴制过盈配合，内圈与适配轴径采用间隙配合保证转动顺畅，滚动体与内外圈滚道之间预留合理的运转间隙，保持架与滚动体之间设置微小间隙避免运转卡滞，整体模型尺寸严格对应1英寸内径的英制轴承标准，各部分结构比例协调，既可以用于机械设计教学演示，也可作为设备装配场景中的标准零部件调用，模型结构完整无破面，装配逻辑清晰，能够直观展现带座轴承的内部构造与外部安装特征。
